À propos de l'antenne magnétique

Définition de l'antenne magnétique

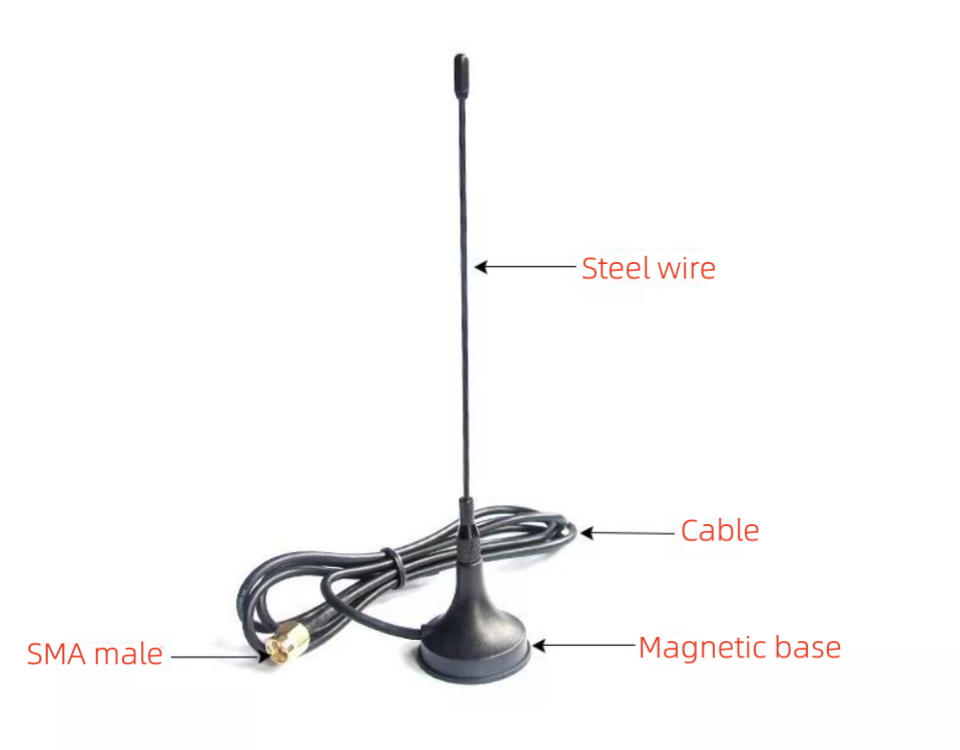

L'antenne magnétique est une antenne fixée à la surface métallique via une base magnétique. Il est souvent utilisé dans les appareils de communication mobiles tels que les autoradios et les talkies-walkies portables. (Comme indiqué ci-dessous)

Radiateur d'antenne : Les matériaux comprennent l'acier inoxydable, le cuivre pur, l'alliage à mémoire de forme, etc., et la forme est généralement en forme de fouet ou de tige. Le radiateur d'antenne à ventouse est en fait une antenne unipolaire (en forme de fouet). Un bras du vibrateur symétrique est perpendiculaire à un plan conducteur idéal (terre). Selon le principe de l'antenne, la fréquence de résonance de l'antenne filaire est un multiple entier de la moitié de la longueur d'onde. Selon le principe du miroir, sur un plan infini idéal, la taille électrique minimale idéale de l'antenne à ventouse est de 1/4 de longueur d'onde. Si vous souhaitez augmenter le gain, vous pouvez utiliser l'inductance centrale et augmenter la longueur du radiateur de l'antenne (multiple entier de 1/4 de longueur d'onde).

Base magnétique : La ventouse magnétique puissante contient un aimant puissant, qui est utilisé pour adsorber sur la surface métallique.

Câble : Câble reliant l'antenne et l'émetteur-récepteur

SMA mâle : les types d'interfaces courants incluent la tête N, SMA, BNC, TNC, I-PEX, etc. Parmi eux, les connecteurs courants de l'antenne à ventouse sont la tête N, SMA, BNC, TNC, etc., divisés en mâle et femelle. Lors du choix d'une antenne, vous devez acheter un connecteur adapté à l'appareil.

Précautions d'utilisation de l'antenne magnétique

Les performances électriques de l’antenne sont étroitement liées à l’environnement dans lequel elle est utilisée. La fréquence de résonance est affectée par la constante diélectrique du matériau autour de l'antenne. Son utilisation et ses performances sont indissociables des exigences de l'environnement de conception et de l'environnement d'installation et d'utilisation.

1. L'antenne est placée dans une position où le signal peut être bien transmis ;

2. Il doit être relié au plancher métallique et placé perpendiculairement au sol ;

3. Le radiateur de l'antenne ne peut pas entrer en contact avec le métal environnant ;

4. Il ne peut pas être placé dans une boîte métallique fermée.

Utilisation d' une antenne magnétique

L'avantage de l'antenne magnétique est que si elle est installée correctement, elle peut avoir un rapport d'ondes stationnaires inférieur et une efficacité supérieure à celle de l'antenne intégrée, et elle n'a pas besoin d'être personnalisée. Par rapport à l'antenne à bâton en caoutchouc, l'antenne à ventouse a un gain plus élevé pour la même bande de fréquences et la même taille structurelle, et différentes positions d'installation peuvent être sélectionnées en fonction des besoins d'utilisation réels.

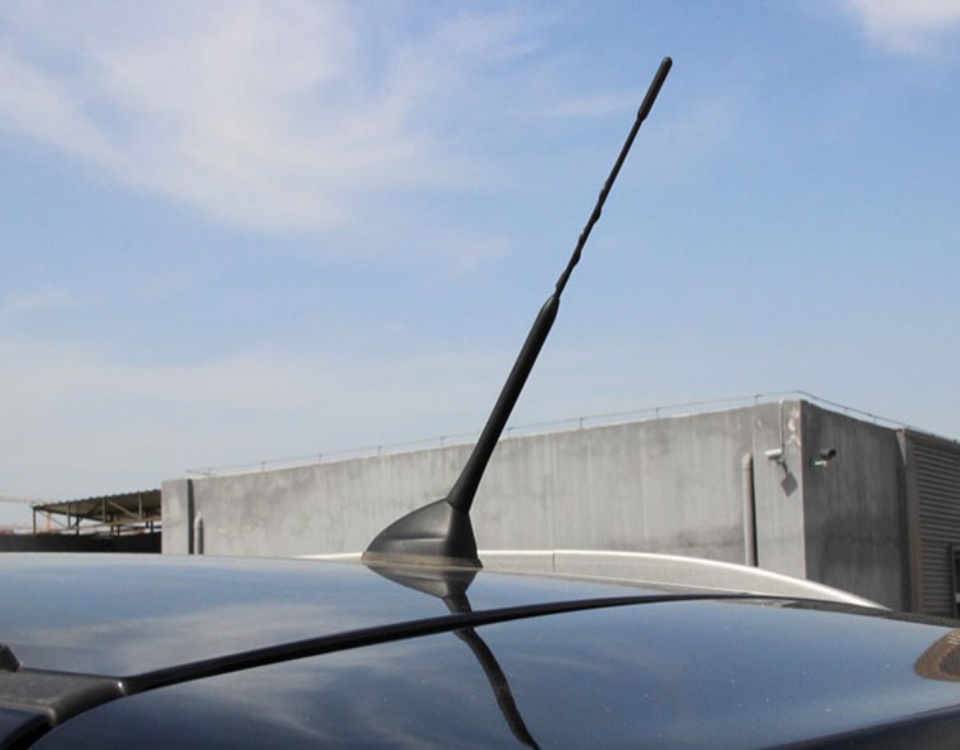

1. L'antenne magnétique peut être utilisée dans des boîtiers électriques extérieurs et montée sur une voiture. Lorsqu'il est utilisé à l'extérieur, le couvercle de l'antenne peut être sélectionné pour être fabriqué en fibre de verre et en d'autres matériaux, qui peuvent être imperméables et coupe-vent.

2. L'antenne magnétique peut également être utilisée dans les distributeurs automatiques. La base de l'antenne est une ventouse magnétique puissante, facile à installer et difficile à tomber.

3. L'antenne magnétique peut également être utilisée pour la lecture de compteurs sans fil. La structure de l'antenne est légère et l'apparence est belle.

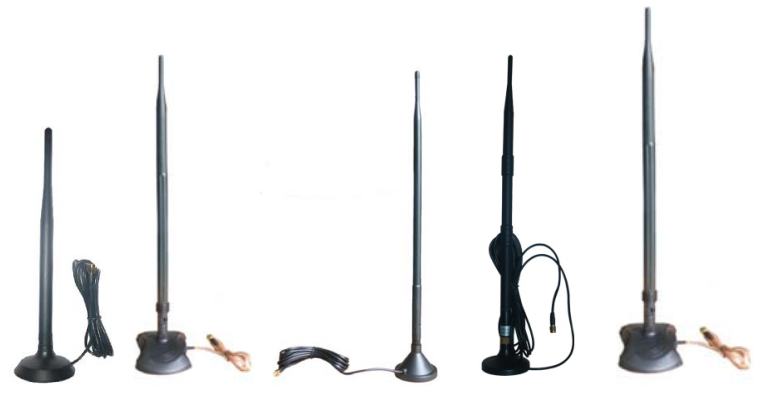

Notre société a plus de 10 ans d'expérience en R&D dans le secteur des communications, y compris diverses bandes de fréquences, matériaux et interfaces à choisir. Bien entendu, si nos produits standardisés et à grande échelle ne peuvent pas répondre à vos besoins, nous pouvons également personnaliser les produits pour répondre à vos besoins personnalisés.
