À quoi ressemble l’intérieur d’une antenne en caoutchouc ?

Révéler la structure interne de l'antenne à manchon en caoutchouc ！

Quelle est l’antenne la plus courante dans la vie ? C'est l'antenne en caoutchouc. On dit que ce type d’antenne est également reconnu comme l’antenne la plus pratique et l’antenne la plus inutile au monde. Mais pour être honnête, toutes les antennes doivent faire des compromis sur certains aspects. Après tout, les antennes doivent jouer différents rôles dans différents environnements et situations, et il y aura certainement des avantages et des inconvénients... L'antenne en caoutchouc raccourcit au moins la taille physique de l'antenne et facilite une utilisation portable.

La définition de cette antenne dans l'encyclopédie est la suivante : Il s'agit d'une antenne monopôle raccourcie qui utilise une bobine enroulée en spirale pour l'inductance et est enveloppée d'une couche de caoutchouc ou de plastique.

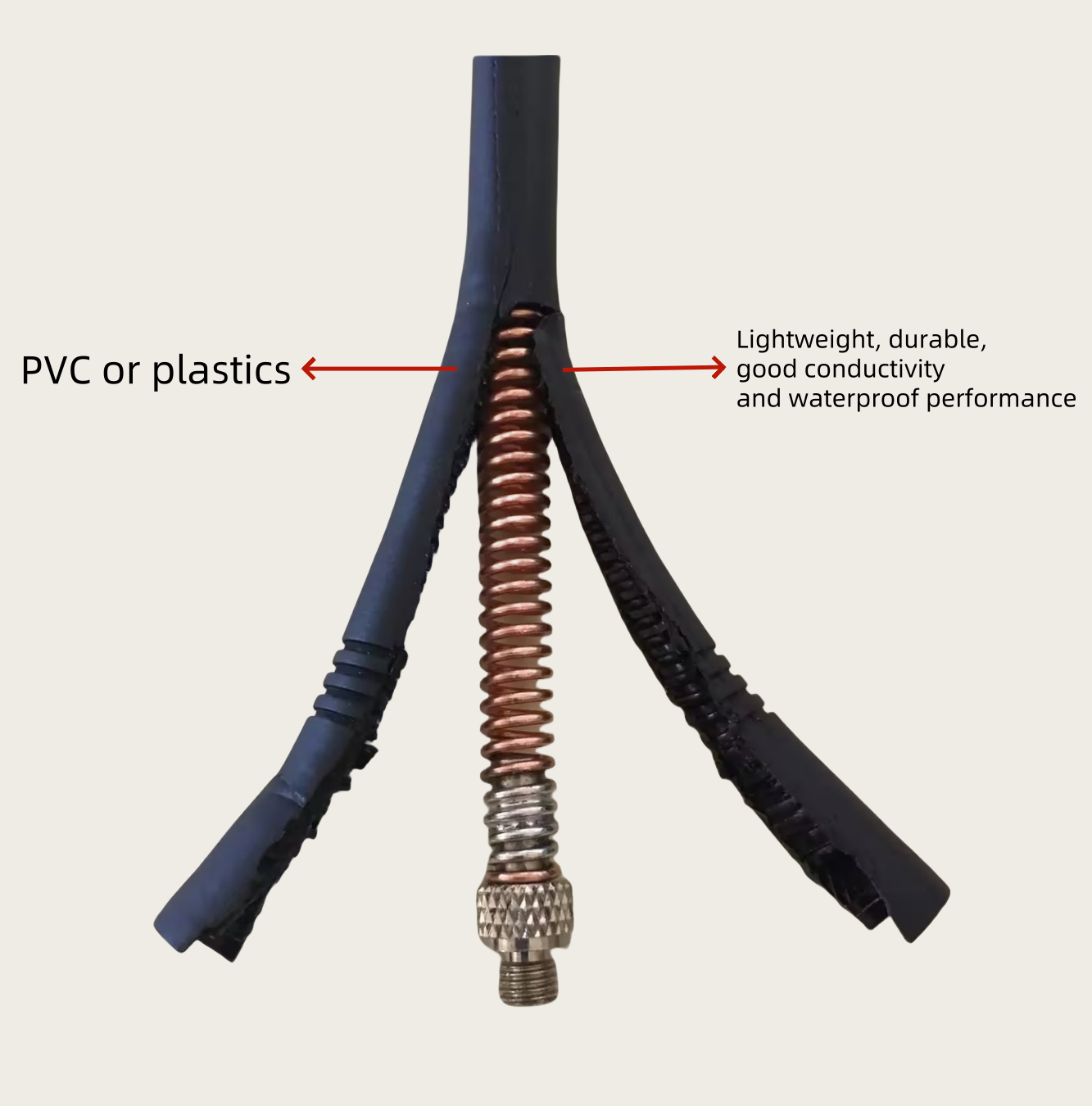

Parlons de la structure interne de cette antenne en caoutchouc : le fil métallique est plié en forme de spirale à un certain intervalle et la bobine est soutenue dans la direction axiale de la spirale avec une tige de support en matériau isolant. Une extrémité de la spirale est connectée à l'extrémité de sortie de l'émetteur et l'autre extrémité est ouverte, ce qui constitue une antenne spirale. Le produit est constitué d'un fil d'acier au carbone de 1,2 mm de diamètre, enroulé sur un tour commun en plusieurs tours de spirale d'un diamètre moyen de 1 cm, et soutenu par une tige centrale en polypropylène thermoformé avec une section transversale en forme de fleur de prunier. L'extérieur de la spirale est scellé avec un tube en caoutchouc pour empêcher l'érosion par la pluie.
