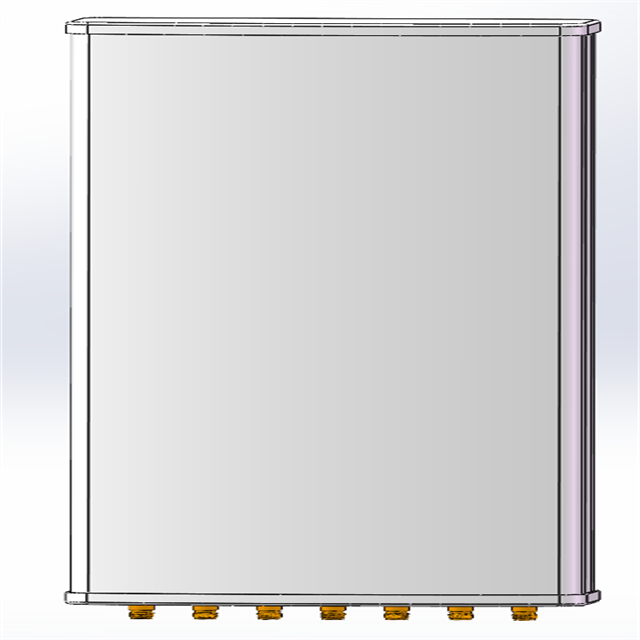

G960PB071214FT
Asialeren
8517710000
5 pièces
Accepté
10000 pièces/jour
| Quantité: | |
|---|---|
Spécifications électriques | |||||||
Gamme de fréquences (MHz) | 840-930 | 1170-1280 | 14h00-1470 | 1500-1620 | 2400-2483 | 5150-5350 | 5725-5850 |
Largeur de faisceau horizontale 3 dB (°) | 75 ± 5 | 75 ± 5 | 90 ± 10 | 120 ± 10 | 90 ± 10 | 120 ± 10 | 120 ± 10 |
Largeur de faisceau verticale 3 dB (°) | 65 ± 5 | 60 ± 5 | 60 ± 5 | 60 ± 5 | 17 ± 5 | 17 ± 5 | 17 ± 5 |
Gain (dBi) | 7 ± 1 | 8 ± 1 | 7,5 ± 1 | 7 ± 1 | 14 ± 1 | 13 ± 1 | 13 ± 1 |
Polarisation | Verticale | Verticale | Verticale | Verticale | Verticale | Verticale | Verticale |
VSWR | ≤1,5 | ≤2,0 | ≤2,0 | ≤2,0 | ≤1,5 | ≤1,5 | ≤1,5 |
Rapport avant/arrière (dB) | ≥20 | ||||||
Puissance moyenne, maximale (W) | 100 | ||||||
Impédance (Ω) | 50 | ||||||
Spécifications mécaniques | |
Dimensions (mm) | 730×320×110 |
Poids net (kg) | 10 |
Radôme | PVC |
Couleur du radôme | Gris |
Connecteur | 7×NK |
Spécifications environnementales | |
Application | De plein air |
Température de fonctionnement (℃) | -40 à +70 (-40 à 158 ℉) |
Humidité (%) | 5 à 95 |
Vitesse du vent de survie (m/s) | 60 |
Spécifications de montage | |
LES SUPPORTS DE MONTAGE SONT INCLUS SAUF SPÉCIFICATION CONTRAIRE | |
Diamètre du mât de montage (mm) | Φ 35 à 75 |
Différences entre produits similaires
Réf. | GL-DY4070V9011 | G960PB071214FT | GL1727D-15 |
Fréquence-Mhz | 468-700 | 840-5850 | 17h10-22h00/22h00-27h00 |
Gain-dBi | 11 | 7/8/13/14 | 14,5/15 |
Dimension de l'antenne-mm | 830×300×146 | 730×320×110 | 325×325×65 |
Les antennes panneaux, en particulier les antennes panneaux à 7 ports, utilisent un matériau UPVC, anti-UV et anticorrosion, et améliorent considérablement l'efficacité de la transmission de données, la couverture, la fiabilité et l'adaptabilité de la communication 5G grâce à ses caractéristiques de conception et à l'application de la technologie d'antenne intelligente, afin de fournir aux utilisateurs des services 5G plus rapides, plus stables et de meilleure qualité.
FAQ
Q : Quelle est la largeur du faisceau horizontal de ces antennes ?
R : La largeur du faisceau horizontal de 3 dB varie selon le modèle, allant de 75°±5° à 120°±10°.
Q : Quel est le gain typique de ces antennes ?
R : Le gain varie de 7±1 dBi à 14±1 dBi, selon le modèle.
Q : Quelle polarisation ces antennes utilisent-elles ?
R : Tous les modèles sont dotés d'une polarisation verticale.
Q : Quelle est la spécification VSWR ?
R : VSWR est ≤1,5 pour certains modèles et ≤2,0 pour d’autres.
Q : Quelle est la puissance moyenne maximale admissible ?
R : Les antennes prennent en charge une puissance moyenne allant jusqu’à 100 W.
Q : Quel type de connecteur est utilisé ?
R : Ils sont livrés avec des connecteurs de type 7xN (7xNK).
Q : Quelles sont les dimensions mécaniques et le poids ?
R : Les dimensions sont de 730 x 320 x 110 mm, avec un poids net de 10 kg.
