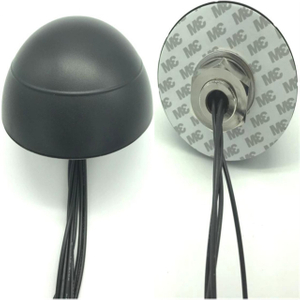

GL605NR4WM
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Article | Caractéristiques | |
Antenne GNSS | Fréquence | GPSL1/L2/L5 GLONASS G1/G2/G3 BOUSSOLE B1/B2/B3 Galilée E1/L1/E2/E5a/E5b/E6 |
Polarisation | RHCP | |
Gain LNA | 40 ± 2 dB | |
Chiffre de bruit | ≤2,0dB | |
Tension d'alimentation | 3 ~ 12 V CC | |
Consommation actuelle | ≤60mA | |
VSWR | <2,0 | |
Impédance | 50Ω | |
Antenne 5G NR MIMO*4 | Gamme de fréquences | 698~960MHz/1710~2690MHz/2900~3800MHz |
VSWR | ＜3,0 | |
Polarisation | Linéaire | |
Gagner | 4dBi (Typ.) | |
Impédance | 50Ω | |
Antenne WIFI MIMO*2 | Gamme de fréquences | 2 400 ~ 2 483,5 MHz/4 900 ~ 5 925 MHz |
VSWR | ＜2,5 | |
Polarisation | Linéaire | |
Gagner | 4dBi (Typ.) | |
Impédance | 50Ω | |
Mécanique | Câble | LMR100*7 |
Connecteur | SMA ou autres | |
Matériel | PC/ABS | |
Méthode de montage | Vis | |
Environnemental | Température de fonctionnement | -40 ℃ ~ + 85 ℃ |
Humidité relative | Jusqu'à 95% | |
Protection contre la pénétration | IP67 (exclure la sortie de câble) | |
Présentation du produit
1.Moteur global d’amélioration de la navigation
Prend en charge GPS L1/L2/L5 + Beidou B1/B2/B3 + Galileo E1/E6 pleine bande, LNA à gain élevé de 40 dB (coefficient de bruit ≤ 2 dB), la précision de positionnement atteint le niveau centimétrique (compatible RTK).
2. MIMO à quatre canaux 5G NR
Couvrant n12/n13/n14 (700 MHz) à n77/n78/n79 (3,8 GHz), VSWR < 3,0 (bande n78 mesurée ≤ 2,2), 4 × 4 MIMO augmente le débit de 300 %.
3. WiFi 6E trois bandes simultanées
Le double canal prend en charge la bande complète 2,4/5/6 GHz (2400-2483,5/4900-5925 MHz), VSWR<2,5, MU-MIMO optimise l'accès haute densité.
4. protection de l'environnement de qualité militaire
Étanchéité IP67 (IEC 60529) + -40 ℃ ~ 85 ℃ large plage de température (MIL-STD-810H), tolérance à l'humidité de 95 %, test au brouillard salin sur 1000 heures.
5. Architecture de connexion de qualité industrielle
Câble 7 × LMR100 à faible perte (0,35 dB/m à 6 GHz) + interface anti-vibration SMA-KE (IEC 60169-15), interférence anti-électromagnétique supérieure à 30 dB.
Scénarios d'application
●Camion minier à conduite autonome : -40 ℃ zone minière extrêmement froide réalise de manière synchrone une télécommande 5G + un positionnement GNSS au niveau centimétrique
●Grue portuaire intelligente : protection IP67 pour résister à la corrosion par brouillard salin, surveillance 4K de liaison 5G MIMO + capteur de connexion WiFi 6E
●Drone militaire : positionnement anti-interférence en bande Beidou B3 + transmission d'images cryptées en bande 5G n79
●Robot d'inspection de puissance électrique : navigation précise sur terrain complexe en bande GNSS L5 + imagerie thermique de liaison en temps réel WiFi 6E
● Bouée de surveillance de l'océan : fonctionnement continu dans un environnement d'humidité de 95 %, relais de données satellite en bande Galileo E6
FAQ
Q : Le gain LNA du GNSS est-il réglable ?
R : Gain fixe de 40 ± 2 dB (circuit de polarisation à tension constante interne), un filtre SAW externe est nécessaire pour supprimer les interférences hors bande de 1 575 MHz.
Q : Quel est le gain réel de la bande 5G n77/n78 ?
A : valeur typique de 4 dBi (3,8-4,2 dBi mesuré à 3,7 GHz), angle de demi-puissance du diagramme directionnel ±60° (modèle de rayonnement dans la figure ci-jointe).
Q : Est-il compatible avec le module Quectel RM5xxQ ?
R : Un câble adaptateur 4×SMA-J vers IPEX4 (différence de phase ≤5°) est requis et une conception de référence est fournie (document AN-5G-017).
Q : Conformité EIRP du WiFi 6E ?
R : Lorsqu'il est utilisé avec des modules certifiés FCC 15.247, la PIRE dans la bande 6 GHz est ≤ 23 dBm (un contrôle de puissance côté appareil est requis).
Q : Distance d'installation du boîtier métallique ?
A : Antenne GNSS : ≥100 mm en métal ;
Q : Rayon de courbure du câble LMR100 ?
R : Application dynamique ≥25 mm, installation statique ≥15 mm (le dépassement de la limite entraînera une détérioration du VSWR ≤0,3).
