GL-DY0738v24
Asialeren
8517710000
5 pièces
accepté
10000pc/jour
| Quantité: | |
|---|---|
Spécifications techniques et mécaniques | ||
Numéro de modèle . | GL-DY0738v24 | |
Fréquence (MHz) | 698-960 | 1710-2700 |
Bande passante (MHz) | 262 | 990 |
Gain(dBi) | 15 | 24 |
Largeur du faisceau horizontal (°) | 23 | 12 |
Largeur de faisceau verticale (°) | 25 | 14 |
Rapport F/ B -dB | ≥30 | |
VSWR | ≤3,0 | |
Impédance | 50 ohms | |
Polarisation | Verticale+horizontale | |
Pouvoir | 100W | |
Connecteur | N-Femme | |
Dimension(mm) | 0,6*0,9m | |
Poids (kg) | 3,0kg | |
Vitesse nominale du vent -m/s | 60 | |
Diamètre du mât de montage | 35-50mm | |
Présentation du produit
1. Gain élevé double bande pour une couverture ultra longue distance
Couvre avec précision les doubles bandes 698-960 MHz et 1 710-2 700 MHz, offrant un gain de 15 dBi dans la bande basse fréquence et un gain élevé de 24 dBi dans la bande haute fréquence, étendant efficacement la couverture du signal et résolvant le problème du signal faible dans les zones éloignées.

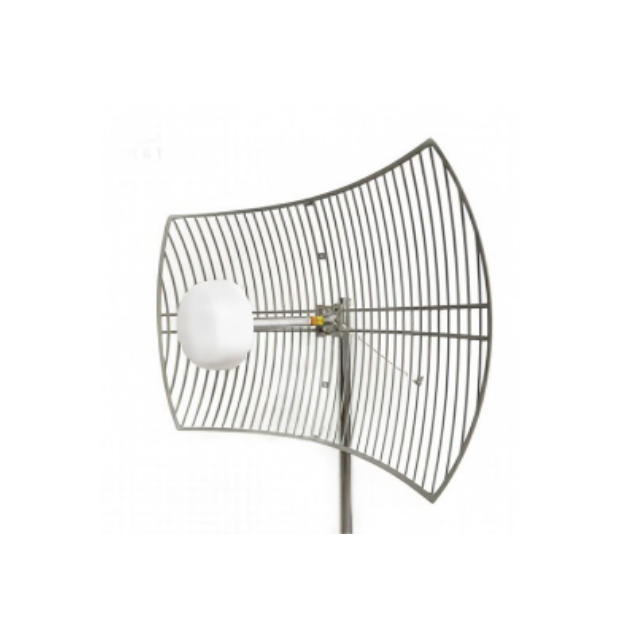

2. Conception professionnelle de grille parabolique pour une transmission directionnelle précise
Utilisant une structure de grille parabolique, la largeur du faisceau horizontal est aussi faible que 12°-23° et la largeur du faisceau vertical est de 14°-25°. Combiné avec un rapport avant/arrière élevé de ≥30 dB, il assure une transmission précise du signal directionnel et réduit considérablement les interférences.
3. Technologie de double polarisation pour une qualité de réception du signal améliorée
Prend en charge de manière innovante la double polarisation verticale + horizontale, permettant la réception de signaux avec différentes directions de polarisation. Cela améliore considérablement la stabilité de la réception du signal et le débit des données dans des environnements complexes.
4. Conception structurelle de qualité industrielle, résiste aux environnements difficiles
Utilisant une structure en grille pour réduire la résistance au vent, il peut résister à des vitesses de vent nominales de 60 m/s ; compatible avec les mâts standard de 35 à 50 mm, son poids de 3 kg équilibre stabilité et facilité d'installation, spécialement conçu pour les environnements extérieurs difficiles.
5. Capacité de charge élevée, répond aux besoins de qualité commerciale
Prend en charge une entrée haute puissance de 100 W, VSWR≤3.0, équipée d'un connecteur femelle de type N, garantissant un fonctionnement stable dans les environnements de réseau à haute tension et répondant aux exigences des applications de niveau opérateur de télécommunications.

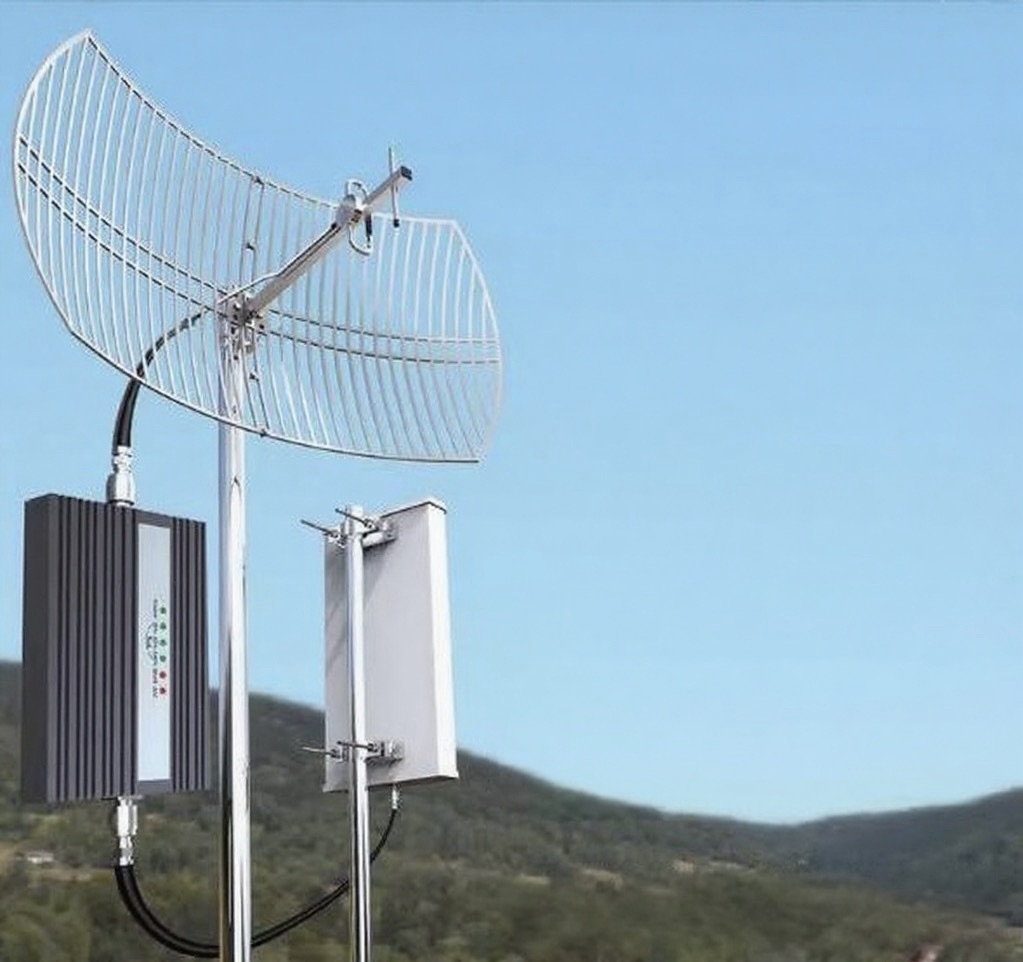

Scénarios d'application
Extension du signal de la station de base 5G : sert d'antenne principale ou supplémentaire, étendant la couverture du réseau 5G dans les zones urbaines ou rurales.
Fournisseur de services Internet sans fil (WISP) : fournit des connexions sans fil longue distance point à point ou point à multipoint pour les zones rurales et montagneuses.
Réseaux dédiés d'entreprise : établit des réseaux de communication dédiés pour les grands sites tels que les usines, les mines et les ports.
Liaison de vidéosurveillance : fournit des liaisons de transmission vidéo sans fil stables pour les caméras de sécurité dans les zones éloignées.
Systèmes de communication d'urgence : permet un déploiement rapide sur les sites sinistrés, en établissant des liaisons de communication temporaires.
FAQ
Q : Quelles bandes de fréquences cette antenne prend-elle en charge ?
R : Il fonctionne dans les bandes 698-960 MHz et 1 710-2 700 MHz, ce qui le rend idéal pour les applications 4G LTE et 5G.
Q : Comment la conception du réseau améliore-t-elle les performances ?
R : La conception de la grille parabolique réduit la charge du vent tout en maintenant une focalisation précise du signal, essentielle pour les installations extérieures dans les zones venteuses.
Q : Quelle est la signification pratique d’un gain de 24 dBi ?
R : Le gain de 24 dBi étend considérablement la portée du signal et améliore la qualité de la liaison. permettant une communication sur plusieurs kilomètres dans des conditions de visibilité directe.
Q : Quel matériel de montage est requis ?
R : Il monte des poteaux standard de 35 à 50 mm de diamètre. Nous recommandons des supports de montage professionnels pour une installation sécurisée.
Q : Cette antenne est-elle adaptée aux conditions météorologiques extrêmes ?
R : Oui, avec un indice de vent de 60 m/s et une construction robuste, il résiste aux conditions extérieures difficiles, notamment aux vents forts et à la pluie.
Q : Quel est l'avantage de la double polarisation ?
R : La double polarisation (verticale + horizontale) permet à l'antenne de recevoir des signaux dans les deux orientations, réduisant ainsi la perte de signal due à une inadéquation de polarisation.
Q : Quel câble et quel connecteur dois-je utiliser ?
R : Utilisez un câble coaxial à faible perte avec un connecteur mâle de type N pour correspondre à l'interface N-femelle de l'antenne pour des performances optimales.
