GL1309
Asialeren
8517710000
100
Accepté
1000/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Numéro de produit | GL1309 |
Spécifications électriques | |
Gamme de fréquence-MHz | 433 |
Gain -dBi | 2.0 |
VSWR | ≤1,9 |
Impédance d'entrée-Ω | 50 |
Polarisation | Verticale |
Puissance maximale-W | 50 |
Protection contre la foudre | Terre CC |
Modèle de connecteur | — |
Spécification mécanique | |
Taille-mm | 5*21 |
Poids de l'antenne-g | 1 |
Matériel | cuivre phosphoreux |
Différences entre des antennes similaires
Réf. | GL1309 | GL-DYG1301 | GL-DYG1302 |
Gagner | 2 | 3 | 2 |
VSWR | 1.9 | 1.9 | 1.9 |
Différences entre des antennes similaires
Réf. | GL1309 | GL1302 | GL1304 |
Gagner | 2.0 | 2 | 1 |
VSWR | 1.9 | 1.9 | 1.9 |

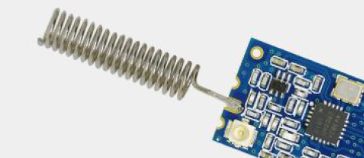

Présentation du produit
Compacte et légère
Avec des dimensions de 5 × 21 mm et un poids de seulement 1 g, cette antenne est extrêmement compacte. Il peut être facilement intégré dans des appareils de petite taille tels que des capteurs sans fil et des télécommandes sans ajouter de volume significatif.
Gain et fréquence optimaux
Fonctionnant à 433 MHz avec un gain de 2,0 dBi, il offre un bon équilibre entre la force du signal et la couverture. Cela le rend adapté aux applications de communication sans fil à courte et moyenne portée, garantissant une transmission stable du signal.
Matériau de haute qualité
Fabriquée en cuivre phosphoreux, l'antenne offre une excellente conductivité électrique et une excellente durabilité. Il peut maintenir des performances stables sur une longue durée de vie, même dans des environnements difficiles.
Polarisation verticale
La polarisation verticale aide à réduire les interférences de signal dans de nombreux environnements courants, en particulier dans les zones comportant de nombreuses obstructions horizontales. Il assure une réception et une transmission plus fiables du signal pour les systèmes de communication orientés verticalement.
Bonne gestion de la puissance et protection
Avec une capacité de traitement de puissance maximale de 50 W et une protection contre la foudre au sol CC, il peut résister à des entrées de puissance relativement élevées et est protégé contre les surtensions induites par la foudre, améliorant ainsi la fiabilité de l'ensemble du système.
Scénarios d'application
Smart Metering : unités de collecte de données AMR/AMI
Capteurs industriels : Surveillance du niveau des réservoirs dans les usines chimiques
Dispositifs médicaux : moniteurs patient sans fil (conformes à la norme CEI 60601)
Télématique des véhicules : modules OBD de suivi de flotte
Domotique : Contrôleurs de portes de garage / Irrigation intelligente
Q : Méthode d'installation du connecteur ?
R : Soudure directe sur PCB (sans connecteur) – fournir les dimensions des pastilles sur demande.
Q : Portée maximale en zone urbaine ?
A : 100-300 m (dépend de la sensibilité du récepteur et des obstacles).
Q : Fixation de câble personnalisable ?
R : Oui. Spécifiez la longueur/le type de câble (par exemple, RG174) pour les commandes OEM.
Q : Spécifications du fil de mise à la terre ?
R : 18AWG min. fil de cuivre à la tige de terre (borne de terre CC fournie).
Q : Conformité ROHS ?
R : Oui. Le cuivre phosphoreux répond aux normes ROHS 2.0/REACH.
Q : Limite d’humidité de fonctionnement ?
A : 95 % sans condensation (revêtement conforme recommandé pour les environnements humides).
Q : Type de modèle de gain ?
A : Vertical omnidirectionnel (diagramme de rayonnement disponible).
