GL-DYG1303
Asialeren
8517710000
100
Accepté
1000/jour
| Quantité: | |
|---|---|
| Exportation PDF | |

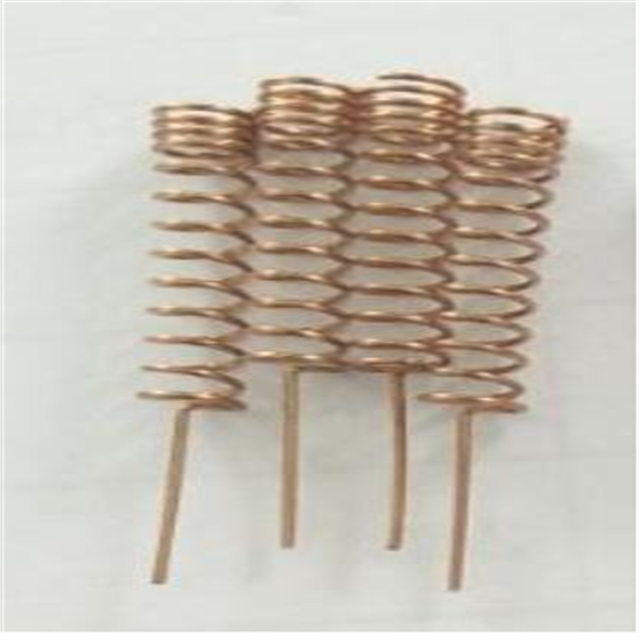

Numéro de produit | GL-DYG1303 |
Spécifications électriques | |
Gamme de fréquence-MHz | 868 |
Gain -dBi | 1dBi |
VSWR | ≤1,9 |
Impédance d'entrée-Ω | 50 |
Polarisation | Verticale |
Puissance maximale-W | 50 |
Protection contre la foudre | Terre CC |
Modèle de connecteur | — |
Spécification mécanique | |
Taille-mm | 5,2*20,6 |
Poids de l'antenne-g | 1 |
Matériel | cuivre phosphoreux |
Présentation du produit
① Conception ultra-miniature
Avec seulement 5,2 x 20,6 mm et un poids de 1 g, il s'intègre parfaitement dans les appareils IoT/embarqués à espace limité sans compromettre les performances.
② La mise à la terre CC à résilience de qualité industrielle
offre une protection intégrée contre les surtensions de foudre, tandis que la construction en cuivre phosphoreux garantit la résistance à la corrosion et la longévité dans les environnements difficiles.
③ Compatibilité Plug-and-Play
L'impédance de 50 Ω et la polarisation verticale offrent une intégration sans effort avec les systèmes sans fil standard de 868 MHz (LoRa, Sigfox, etc.).
④ Intégrité du signal stable
VSWR ≤1,9 minimise la réflexion du signal pour une transmission de données fiable, essentielle pour la surveillance et l'automatisation industrielles.
⑤ Tolérance haute puissance
Gère jusqu'à 50 W de puissance pour les applications à longue portée telles que les capteurs à distance, les compteurs intelligents ou la télémétrie agricole.
Agriculture intelligente : capteurs de sol, trackers de bétail.
IoT industriel : surveillance de l’état des machines, étiquettes d’actifs d’entrepôt.
Comptage des services publics : compteurs d’eau/gaz sans fil.
Infrastructure de ville intelligente : contrôles d’éclairage public, capteurs de gestion des déchets.
Télémétrie par drone : modules de communication légers.
Différences entre des antennes similaires
Réf. | GL-DYG1303 | GL-DY1302 | GL-DY1301 |
Gagner | 1 | 2 | 3 |
VSWR | 1.9 | 2 | 3 |
Q : Cette antenne est-elle adaptée à une utilisation en extérieur ?
R : Oui ! Sa mise à la terre CC offre une protection contre les surtensions et le cuivre phosphoreux résiste à la corrosion environnementale.
Q : Quels appareils s'associent à cette antenne 868 MHz ?
R : Idéal pour les modules LoRaWAN, les appareils Sigfox, les capteurs industriels et tout système sans fil 868 MHz.
Q : Comment l'antenne est-elle montée ?
R : Conçu pour le montage en surface sur PCB (SMD) ou l'installation intégrée.
Q : Le gain de 1 dBi limite-t-il sa portée ?
R : Bien que faible gain, son efficacité brille dans les appareils compacts où la taille et le poids sont critiques. Associez-le à un récepteur haute sensibilité pour une portée optimale.
Q : Quel connecteur utilise-t-il ?
R : Pas de connecteur – il est conçu pour une intégration directe sur PCB (pastilles/fils).
Q : Peut-il gérer des transmissions de grande puissance ?
R : Oui, prend en charge jusqu'à 50 W pour les applications robustes telles que la télémétrie à distance.
Q : Pourquoi choisir la polarisation verticale ?
R : L'alignement vertical minimise la perte de signal dans les appareils au niveau du sol (par exemple, capteurs, compteurs).
