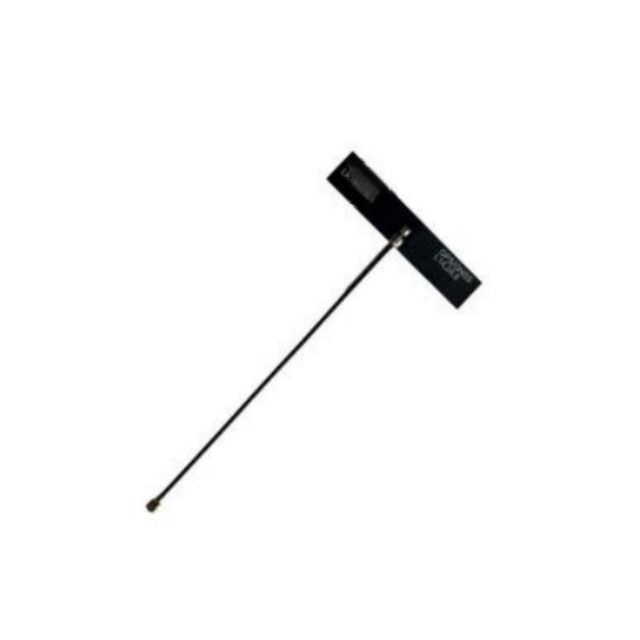

GL185
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
Numéro de pièce | GL185 | ||
Fréquence (MHz) | 1176 ±10 | 1227 ±10 | 1559-1610 |
S11 ( perte de réflexion) (dB) | < -8,0 | < -9,0 | < -10,0 |
VSWR | < 2,4 | < 2,1 | < 2,0 |
Efficacité moyenne | > 47% | > 58% | > 50% |
Gain de crête (dBi) | -0.7 | 1.0 | 1.2 |
Polarisation | Linéaire | ||
Modèle de rayonnement | Omnidirectionnel | ||
Type d'antenne | Dipôle | ||
Impédance | 50 Ω | ||
Type de connecteur RF | Prise MHF 1 compatible | ||
Diamètre du câble | Ø1.13mm | ||
Puissance nominale | 5 watts | ||
Température de fonctionnement | -40℃ à +85℃ | ||
Température de stockage | -40℃ à +85℃ | ||
Présentation du produit
1. Prise en charge du positionnement haute précision sur toute la bande
Prend entièrement en charge plusieurs systèmes de navigation par satellite, notamment GPS L1/L2/L5, GALILEO E1/E5, GLONASS L1/L5 et BeiDou B1/B2, garantissant un positionnement rapide et précis à l'échelle mondiale, particulièrement adapté aux domaines professionnels ayant des exigences de précision extrêmement élevées.
2. Conception de circuits imprimés flexibles pour une intégration facile
Utilisant un matériau FPC ultra fin (seulement 0,1 mm d'épaisseur), il possède une excellente flexibilité, s'adaptant facilement à diverses surfaces courbes ou structures irrégulières, améliorant considérablement la commodité d'intégration dans les appareils compacts.
3. Performance stable, non affectée par les facteurs environnementaux
La conception dipolaire équilibrée unique garantit que ses performances ne sont pas affectées par les changements de taille du plan de masse et de longueur de câble, maintenant une efficacité constante (efficacité moyenne > 47 %) et un mode de rayonnement même dans différents environnements d'installation.
4. Rayonnement omnidirectionnel et faible gain, compatible avec les certifications
Fournit un mode de rayonnement omnidirectionnel, garantissant l'absence de zones mortes directionnelles dans la réception du signal ; simultanément, des caractéristiques optimisées à faible gain aident l'appareil à passer facilement la certification d'approbation de type radio, raccourcissant ainsi le temps de lancement du produit.
5. Services complets de configuration et de personnalisation
Offre une variété de longueurs de câble (100 mm-250 mm) et d'options de connecteurs compatibles MHF1/MHF-4L, et peut être personnalisé pour répondre aux exigences d'installation spécifiques pour différents scénarios d'application.
Scénarios d'application
* Trackers de véhicules et d'actifs : intégrés dans des dispositifs de suivi portables, fournissant des données de localisation continues pour les secteurs de la logistique et du transport.
* Machines agricoles de précision : installées sur des drones agricoles ou des tracteurs automatisés pour une gestion et une exploitation précises des terres agricoles.
* Navigation extérieure et appareils portables : utilisés dans les navigateurs GPS portables, les talkies-walkies, etc., fournissant un guidage directionnel fiable pour les activités de plein air.
* Communication par satellite maritime et par drone : dans le cadre d'un module de communication par satellite, fournissant une réception stable du signal satellite pour les navires ou les drones.
* Systèmes de surveillance de qualité industrielle : intégrés aux équipements de surveillance de sécurité pour garantir des informations de localisation précises pour l'équipement lui-même.
FAQ
Q : Quels systèmes GNSS cette antenne prend-elle en charge ?
R : Il prend en charge tous les principaux systèmes, notamment GPS (L1, L2, L5), GALILEO (E1, E5), GLONASS (L1, L5) et BEIDOU (B1, B2).
Q : L'antenne est-elle flexible et facile à installer ?
R : Oui, il s'agit d'une antenne à circuit imprimé flexible, de seulement 0,1 mm d'épaisseur, qui peut être pliée et collée sur la plupart des surfaces pour une intégration facile.
Q : Quelle est l’efficacité typique de cette antenne ?
R : L'efficacité moyenne dépasse 47 % sur ses bandes de fonctionnement (1 166-1 610 MHz), certaines bandes atteignant plus de 58 %.
Q : Quels connecteurs sont disponibles ?
R : Il est disponible avec des connecteurs compatibles MHF1 ou MHF-4L, adaptés aux interfaces RF standard.
Q : Puis-je demander une longueur de câble personnalisée ?
R : Oui, Leankon propose une personnalisation de la longueur, de la couleur et du type de connecteur du câble. Veuillez contacter Info@leankon.com pour plus de détails.
Q : Comment l'antenne fonctionne-t-elle à proximité de surfaces métalliques ?
R : Pour des performances optimales, maintenez la distance recommandée par rapport aux grandes structures métalliques (par exemple > 5 mm à 30 mm selon le guide).
Q : Quelle est la plage de température de fonctionnement ?
R : Il peut fonctionner de manière fiable à des températures de -40 ℃ à +85 ℃, adapté aux environnements difficiles.
