Français
GL-DY008F
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Article | Caractéristiques | |
Antenne | Gamme de fréquences | 1565,42-1605,89 MHz |
Bande passante | 40 MHz min (perte de retour 10 dB | |
Polarisation | RHCP | |
Rapport axial | 3dB(maximum) | |
VSWR | ≦1,5 | |
Impédance | 50ῼ | |
Gagner | 2dBi (zénith) | |
Dimensions | 25*25*4mm | |
LNA | Gagner | 27 dB ± 3 dB (DC = 3 V) |
Chiffre de bruit | 1,20 dB maximum (CC=3 V) | |
Perte d'insertion du filtre | <3dB | |
Tension | 2,75-5V | |
Actuel | 16 ± 2 mA (CC = 3 ± 0,5 V) | |
Suppression des interférences externes | 35 dB minimum (800 MHz-950 MHz) | |
1800 MHz-1990 MHz | ||
Spécifications mécaniques | Dimension du radôme | 48,4 × 36,9 × 16MM |
Matériau du radôme | ABS | |
Poids | 75 ± 5g | |
Connecteur | Fakra C femelle ou SMA | |
Couleur du radôme | Noir | |
Modèle de câble | RG174, noir | |
Longueur du câble | 3m | |
Fonctionnalité | Haute stabilité, linéarité, cohérence, gain élevé, suppression des interférences hors bande, faible bruit | |
Application | Navigation automobile, positionnement logistique, etc. | |
test d'antenne
|
|
| Gagner des tests | Test VSWR |
|
|
Équipements de test | Modèle de rayonnement |
Comparaison de différenciation
| Dimensions de comparaison | GL-DY008F | GL-DY008 |
| Positionnement de base | Antenne de positionnement de navigation (prise en charge GLONASS/GPS) | Antenne magnétique GPS/Glonass |
| Gamme de fréquence | 1565,42-1605,89 MHz | 1575,42 ± 1 MHz/1601-1610 MHz |
Gagner | Gain d'antenne : 2 dBi (Zénith) Gain LNA : 27 dB ± 3 dB typ (DC = 3 V) | Gain LNA : 28 ± 2 dB |
| Connecteur | Fakra C femelle ou SMA | SMA mâle |

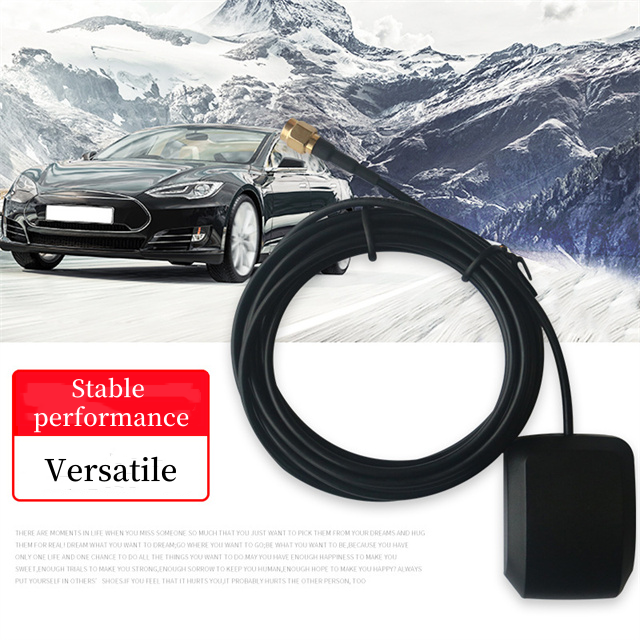

Présentation du produit
Gain élevé et stabilité : le GL-DY008F offre un gain de 2 dBi au zénith, assurant une réception stable du signal dans sa plage de fréquences de 1565,42 à 1605,89 MHz. Ce gain élevé est bénéfique pour les applications qui nécessitent une puissance de signal fiable, telles que la navigation automobile et le positionnement logistique.
Faible bruit : avec un bruit maximum de 1,20 dB (DC = 3 V), l'antenne minimise les interférences du signal. Cette caractéristique de faible bruit est cruciale pour une transmission de données claire et précise, en particulier dans les scénarios où le bruit peut perturber la communication, comme dans les systèmes de communication de véhicule à véhicule.
Bonne bande passante et perte de retour : il a une bande passante de 40 MHz minimum (perte de retour de 10 dB), ce qui permet un transfert efficace du signal. La large bande passante garantit que l'antenne peut gérer une gamme de fréquences dans sa bande de fonctionnement, tandis que la faible perte de réflexion réduit la réflexion du signal, optimisant ainsi la qualité du signal.
Suppression efficace des interférences : le GL-DY008F fournit une suppression des interférences externes de 35 dB Min dans les bandes 800 MHz – 950 MHz et 1 800 MHz – 1990 MHz. Cette fonctionnalité le rend adapté à une utilisation dans des environnements comportant plusieurs signaux sans fil, car il peut filtrer les signaux indésirables et maintenir une connexion stable.
Conception compacte et légère : mesurant 25 254 mm et avec une dimension de radôme de 48,4 × 36,9 × 16 mm et pesant 75 ± 5 g, l'antenne est compacte et légère. Cela facilite son installation dans divers appareils, tels que les systèmes de navigation embarqués et les dispositifs de suivi logistique, sans ajouter de poids excessif ni prendre beaucoup de place.
Scénarios d'application
Systèmes de navigation automobile : améliore la précision du GPS pour le suivi des véhicules en temps réel.
Logistique et gestion de flotte : Fournit un positionnement fiable pour le suivi des marchandises.
Équipement d'aventure en plein air : prend en charge les appareils portables sur des terrains éloignés ou accidentés.
Agriculture intelligente : s'intègre aux équipements IoT pour l'agriculture de précision.
FAQ
Q : Quels types de connecteurs sont disponibles ?
R : Les options incluent des connecteurs Falxra C femelle ou SMA pour une intégration flexible.
Q : L'antenne est-elle étanche ?
R : Le radôme en ABS et la conception robuste garantissent la résistance à la poussière et à l'humidité (IP67 déduit).
Q : De quelle alimentation le LNA a-t-il besoin ?
R : Fonctionne entre 2,75 et 5 V avec une faible consommation de courant (16 ± 2 mA à 3 V), idéal pour les appareils alimentés par batterie.
Q : Cette antenne peut-elle fonctionner avec les systèmes GLONASS/Galileo ?
R : Oui, sa large gamme de fréquences prend en charge la compatibilité multi-GNSS.
Q : Quelle est la longueur du câble ?
R : Comprend un câble RG174 de 3 mètres pour une installation facile dans les véhicules ou les équipements.
Q : Est-ce que cela supprime les interférences 4G/5G ?
R : Oui, il offre une suppression > 35 dB pour les bandes 800-950 MHz et 1 800-1 990 MHz.
Q : Quel est le gain au zénith ?
R : Offre un gain de 2 dBi au zénith pour la réception directe du signal satellite.
