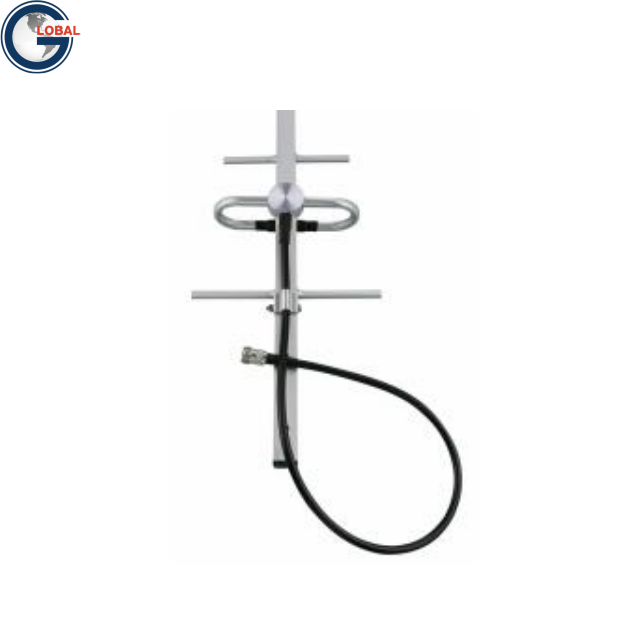

GL-DYU4YG3S
Asialeren
8517710000
5 pièces
accepté
10000PC/jours
| Quantité: | |
|---|---|
Spécifications électriques | |
Gamme de fréquences (MHz) | 380-470 |
Bande passante (MHz) | 20 |
Largeur du faisceau horizontal à mi-puissance (°) | 120 |
Largeur du faisceau vertical à mi-puissance (°) | 70 |
Gain (dBi) | 7 |
Polarisation | Verticale ou horizontale |
VSWR | ≤1,5 |
Rapport avant/arrière (dB) | ≥15 |
Puissance moyenne, maximale (W) | 100 |
Impédance (Ω) | 50 |
Spécifications mécaniques | |
Longueur de l'antenne (cm) | 50 |
Poids net (kg) | 0,3 (kit d'installation inclus) |
Nombre d'éléments | 3 |
Matériaux des éléments | Aluminium massif (soudé) |
Longueur du câble (CM) | 38 (15 pouces) |
Connecteur | N Féminin |
Spécifications environnementales | |
Application | De plein air |
Température de fonctionnement (℃) | -40 à +70 (-40 à 158 ℉) |
Humidité (%) | 5 à 95 |
Vitesse du vent de survie (km/h) | 200 |
Spécifications de montage | |
LES SUPPORTS DE MONTAGE SONT INCLUS SAUF SPÉCIFICATION CONTRAIRE | |
Diamètre du mât de montage (mm) | Φ 40 à 50 |
Présentation du produit
Gain optimal : offrant un gain de 7 dBi, il offre une force de signal améliorée pour une communication LORA fiable dans sa plage de fréquences, adaptée aux applications à courte et moyenne portée.
Bande passante modérée : une bande passante de 20 MHz dans la plage de fréquences de 380 à 470 MHz contribue à une transmission efficace du signal avec une réduction des interférences.
Largeur de faisceau plus large : avec une largeur de faisceau de demi-puissance horizontale de 120° et verticale de 70°, il couvre une zone relativement plus large, ce qui le rend adapté aux scénarios où une couverture directionnelle plus large est nécessaire.
Matériau durable : fabriqué en aluminium soudé solide, il est conçu pour durer dans les environnements extérieurs. Il peut fonctionner à des températures de - 40°C à + 70°C et résister à une vitesse de vent de 200 km/h.
Installation conviviale : livré avec un connecteur N-femelle et un kit d'installation pour poteaux d'un diamètre de 40 à 50 mm, rendant l'installation rapide et facile.
Scénarios d'application
Surveillance industrielle localisée : dans les zones industrielles ou les usines plus petites, il peut être utilisé pour connecter des capteurs basés sur LORA pour la surveillance des équipements et le suivi des actifs dans une plage limitée.
Extensions de maisons intelligentes dans les zones rurales : pour étendre les systèmes de maison intelligente dans les zones rurales ou suburbaines où le Wi-Fi traditionnel peut avoir des limites, il peut permettre la communication entre des appareils intelligents sur une distance courte à moyenne.
Applications IoT à l'échelle du campus : dans les campus éducatifs, il peut être utilisé pour établir un réseau IoT basé sur LORA pour des applications telles que le contrôle d'accès, la surveillance environnementale dans les bâtiments et le suivi des actifs mobiles.
Surveillance environnementale à petite échelle : pour surveiller les paramètres environnementaux tels que la qualité de l'air, les niveaux de bruit dans une zone locale, où les capteurs doivent communiquer avec un hub central.
Réseaux sans fil communautaires : dans les petites communautés, cela peut aider à mettre en place des réseaux sans fil pour partager des ressources, telles que l'accès à Internet ou des informations liées à la sécurité.
| Paramètre | GL-DYU4YG3S | GL-DYUAYG12S |
|---|---|---|
| Gamme de fréquences | 380-470 MHz | 380-470 MHz |
| Gagner | 7 dBi | 12 à 14 dBi |
| Largeur de faisceau horizontale | 120° | 40° |
| Largeur de faisceau verticale | 70° | 35° |
| Rapport avant-arrière | ≥15dB | ≥18dB |
| Longueur de l'antenne | 50 cm | 128 cm |
| Poids | 0,3 kg (avec kit) | 1,5 kg (avec kit) |
| Nombre d'éléments | 3 | 10 |
| Vitesse du vent de survie | 200km/h | 200km/h |
Gain et largeur de faisceau :
GL-DYU4YG3S : Gain inférieur (7 dBi) avec une couverture plus large (120° horizontal, 70° vertical), idéal pour les applications sur des zones plus larges.
GL-DYUAYG12S : gain plus élevé (12-14 dBi) et faisceau plus étroit (40° horizontal, 35° vertical), optimisé pour la communication directionnelle à longue portée.
Taille et poids :
GL-DYU4YG3S : Compact (50 cm) et léger (0,3 kg), adapté aux configurations peu encombrantes ou portables.
GL-DYUAYG12S : Plus grand (128 cm) et plus lourd (1,5 kg), nécessitant une infrastructure de montage robuste.
Performance :
Le GL-DYUAYG12S offre un meilleur rapport avant/arrière (≥18 dB contre ≥15 dB), réduisant ainsi les interférences des signaux arrière.
Avec 10 éléments contre 3, le GL-DYUAYG12S offre une mise au point directionnelle et une pénétration du signal supérieures.
Câble et installation :
Les deux incluent des connecteurs N-femelle et prennent en charge des mâts de Φ40 à 50 mm.
Le GL-DYU4YG3S a un câble légèrement plus long (38 cm contre 30 cm), mais les différences sont mineures.
Choisissez GL-DYU4YG3S si :
Vous avez besoin d'une large couverture pour les applications à courte et moyenne portée (par exemple, déploiements urbains, réseaux IoT).
L'espace d'installation est limité ou la portabilité est une priorité.
Le coût ou la simplicité de configuration est une préoccupation.
Choisissez GL-DYUAYG12S si :
Vous avez besoin d'une communication directionnelle à longue portée (par exemple, liaisons rurales, systèmes point à point).
Un gain plus élevé et une largeur de faisceau plus étroite sont essentiels pour pénétrer les obstacles ou minimiser les interférences.
Le site d'installation supporte une antenne plus grande et plus lourde (par exemple, des tours ou des poteaux stables).
Q : Quelle est la puissance d’entrée maximale de cette antenne ?
R : La puissance d’entrée maximale est de 100 W.
Q : Peut-il être installé à l’intérieur ?
R : Bien qu'il soit conçu pour une utilisation en extérieur, il peut potentiellement être installé à l'intérieur en fonction des exigences spécifiques et de l'environnement du signal, mais une installation en extérieur est recommandée pour de meilleures performances.
Q : Quel est l'impact de la largeur de faisceau plus large sur le signal ?
R : La largeur de faisceau plus large permet à l'antenne de couvrir une plus grande zone dans les directions horizontale et verticale, ce qui est avantageux lorsque vous devez atteindre plusieurs appareils dans une portée plus large.
Q : La longueur du câble est-elle suffisante pour la plupart des installations ?
R : La longueur du câble est de 38 cm (15 pouces). Vous devrez peut-être utiliser une rallonge en fonction de vos exigences d'installation spécifiques.
Q : Est-il livré avec des instructions de montage ?
R : Oui, il est livré avec un kit d'installation et des instructions de montage sont généralement incluses pour vous guider tout au long du processus d'installation.
Q : Peut-il fonctionner avec d'autres appareils sans fil en dehors du LORA ?
R : Il est principalement conçu pour les appareils LORA fonctionnant dans la gamme de fréquences 380 - 470 MHz. Son utilisation avec d'autres appareils peut ne pas donner des résultats optimaux.
Q : Comment entretenir l'antenne ?
R : Vérifiez régulièrement tout dommage physique, en particulier après des conditions météorologiques extrêmes. Assurez-vous que les connexions sont sécurisées et propres.
