GL-DY130
Asialeren
8517710000
100 pièces
Accepté
10000 pièces/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Antenne patch WiFi | |
GL-DY130 | |
Index électrique | |
Fréquence-MHz | 24h00-25h00 |
VSWR | ＜1,5 |
Impédance nominale -Ω | 50 |
Polarisation | Verticale |
Gain -dBi | 2.5 |
Indice mécanique | |
Longueur du câble | RG1.13 |
Connecteur | UFL |
Dimension de l'antenne-mm | 48*7.3*0.6 |
Méthode d'installation | 3M collant |
Vibration | 10 à 55 Hz avec une amplitude de 1,5 mm 2 heures |
Respectueux de l'environnement | Conforme ROHS |
Température-℃ | -40～＋85 |
Humidité-% | 5～95 |
Différences entre produits similaires
Réf. | GL-DY130 | GL-DY127 | GL-DY128 |
Fréquence-Mhz | 2400~2500 | 2400~2500 | 2400~2500/4900~5900 |
Gain-dBi | 2.5 | 3 | 3 |
Dimension de l'antenne-mm | 48*7.3*0.6 | 50x15 | 42x12 |
Présentation du produit
① Le profil le plus fin au monde
Avec seulement 0,6 mm d'épaisseur (48 × 7,3 × 0,6 mm), il permet une intégration transparente dans des appareils ultra-minces tels que des appareils portables, des tablettes et du matériel IoT compact.
② Résilience de qualité industrielle
Survit aux conditions extrêmes : températures de -40 °C à +85 °C, humidité de 5 à 95 % et vibrations rigoureuses (amplitude de 10 à 55 Hz/1,5 mm). La conformité ROHS garantit l’éco-sécurité.
③ Installation Plug-and-Play
Le support adhésif 3M permet un montage sans outil en quelques secondes – parfait pour des déploiements rapides dans des espaces restreints ou des surfaces courbes.
④ Stabilité du signal premium
VSWR <1,5 et gain de 2,5 dBi minimisent les interférences pour des connexions WiFi/Bluetooth/Zigbee 2,4 GHz fiables dans les environnements RF encombrés.
⑤ Le câble UFL Flexibility
RG1.13 + le connecteur UFL simplifie le routage vers les systèmes embarqués, les drones ou la robotique sans dégradation du signal.

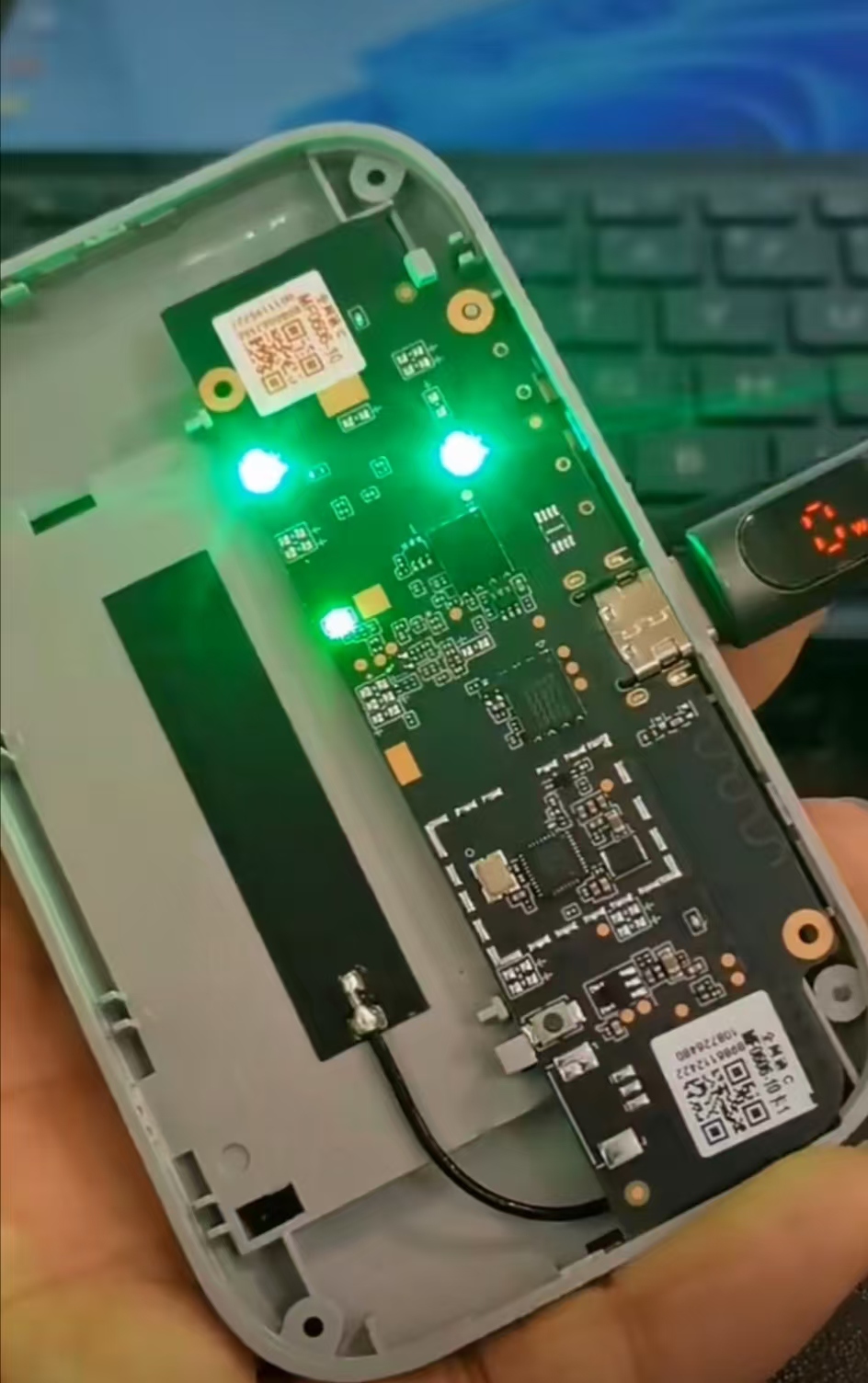

Maison intelligente : cachée derrière des écrans intelligents, des thermostats ou des panneaux de sécurité.
IoT industriel : contrôleurs de machines, robots AGV, équipements soumis à de fortes vibrations.
Dispositifs médicaux : moniteurs de santé portables, outils de diagnostic portables.
Vente au détail et logistique : scanners d'inventaire, terminaux de point de vente portables.
Transport : infodivertissement embarqué, systèmes télématiques de flotte.
FAQ
Q : L'adhésif fonctionnera-t-il sur les surfaces courbes ?
R : Oui ! La conception flexible de 0,6 mm et l'adhésif industriel 3M s'adaptent aux courbes douces (par exemple, les boîtiers d'appareils).
Q : Quels appareils utilisent des connecteurs UFL ?
R : Raspberry Pi, ESP32, modules Quectel, drones et systèmes embarqués nécessitant des solutions d'antenne à profil bas.
Q : Est-il compatible avec les réseaux 5 GHz ?
R : Non – optimisé exclusivement pour le WiFi 4/5/6 2,4 GHz (2 400 à 2 500 MHz), Bluetooth 5.0 et Zigbee.
Q : Peut-il résister aux conditions extérieures ?
R : Oui ! Les indices de température/humidité le rendent adapté à une utilisation extérieure couverte.
Q : Quelle est la durabilité de l’adhésif à la chaleur/au froid ?
R : L'adhésif 3M maintient la force d'adhérence de -40°C à +85°C – idéal pour les applications automobiles/industrielles.
Q : La conception fine sacrifie-t-elle les performances ?
R : Non – VSWR <1,5 garantit une efficacité énergétique >90 %, surpassant les antennes plus épaisses à cette fréquence.
Q : Quelle est la longueur du câble ?
R : Câble standard RG1.13 (diamètre : 1,13 mm). Longueurs personnalisées disponibles pour les commandes groupées.
Q : Pourquoi choisir la polarisation verticale ?
R : Maximise la cohérence du signal pour les appareils au niveau du sol (routeurs, capteurs) et réduit les interférences par trajets multiples.
