GL2450R25
Asialeren
8517710000
100 pièces
Accepté
10000 pièces/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Caractéristiques de performances
Articles | Contenu |
Fréquence centrale MHz (sans ruban adhésif sur plan de masse 70×70mm) | 2450 ± 3,0 (Mhz) |
-10 dB de bande passante MHz min. | 60 |
Perte de réflexion à Fc max dB | <-15dB |
Type de gain (dBi) | ≧5,0 |
VSWR (en BW) max | 2.0 |
Impédance Ω | 50 |
Modèle de polarisation | RHCP |
permittivité | 8 |
Coefficient de température de fréquence | 20 ppm/deg.℃ maximum |
Différences entre produits similaires
Réf. | GL2450V3 | GL2450S25 | GL2450R25 |
Fréquence-Mhz | 2450±3.0 | 2450 ± 5,0 | 2450±3.0 |
Gain-dBi | 5 | 0 | 5 |
Dimension de l'antenne-mm | 25*25*4 | 25*25*4 | 25*25*4 |

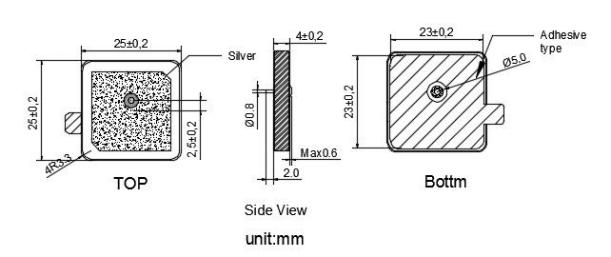

Dimensions

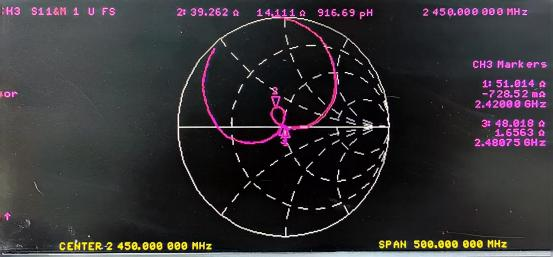

Caractéristique d'impédance
Perte de retour
VSWR
Présentation du produit
Réglage précis de la fréquence : avec une fréquence centrale de 2 450 ± 3,0 MHz, le GL2450R25 assure une transmission et une réception précises du signal. Cette précision est bénéfique pour les applications qui nécessitent une plage de fréquences spécifique, réduisant les interférences et améliorant la fiabilité des communications.
Large bande passante : offrant une bande passante de -10 dB d'au moins 60 MHz, l'antenne peut prendre en charge plusieurs canaux ou des transmissions à haut débit. Il permet une communication plus efficace, ce qui le rend adapté aux applications qui nécessitent un transfert de données à grande échelle, telles que le streaming vidéo haute définition sur des appareils sans fil.
Bonnes performances de gain : le GL2450R25 a un gain typique d'au moins 5,0 dBi. Un gain plus élevé signifie que l'antenne peut amplifier efficacement les signaux faibles, étendant ainsi la portée de communication. Ceci est particulièrement utile pour les appareils qui doivent communiquer sur de longues distances ou dans des zones à faible couverture de signal.
Polarisation circulaire à droite (RHCP) : La polarisation RHCP de l'antenne offre des avantages tels qu'une réduction des interférences multi-trajets. Dans les environnements complexes comportant de nombreuses surfaces réfléchissantes, tels que les zones urbaines ou les grands espaces intérieurs, ce type de polarisation permet de maintenir une connexion de signal stable.
Caractéristiques électriques stables : il a une impédance de 50 Ω, une perte de réflexion à la fréquence centrale inférieure à -15 dB et un VSWR maximum de 2,0 dans la bande passante. Ces propriétés électriques stables garantissent un transfert de puissance efficace, minimisent la réflexion du signal et garantissent une liaison de communication fiable.
Scénarios d'application
Divertissement à domicile sans fil : dans un système de divertissement à domicile, le GL2450R25 peut être utilisé dans des appareils tels que des haut-parleurs sans fil, des téléviseurs intelligents ou des boîtiers de streaming.
Appareils IoT industriels (IIoT) : dans les environnements industriels, pour la surveillance et le contrôle des équipements, le GL2450R25 peut être intégré dans des capteurs et des actionneurs.
Domotique intelligente : pour les appareils domestiques intelligents tels que les caméras de sécurité, les sonnettes et les serrures intelligentes, le GL2450R25 peut améliorer la communication sans fil. Sa polarisation RHCP contribue à réduire les interférences provenant d'autres appareils, garantissant ainsi un fonctionnement fluide de l'écosystème de la maison intelligente.
Surveillance sans fil extérieure : dans les systèmes de surveillance sans fil extérieurs, le gain élevé et la large bande passante de l'antenne sont utiles pour transmettre des données vidéo sur de longues distances.
Appareils portables : certains appareils portables, comme les trackers de fitness ou les montres intelligentes, peuvent utiliser le GL2450R25 pour la communication sans fil. Sa taille compacte (impliquée par les dimensions données) et ses propriétés de faibles interférences le rendent adapté aux applications proches du corps.
FAQ
Q : Quelle est la plage de fréquences de fonctionnement ?
A : 2 450 ± 3,0 MHz, optimisé pour les applications de la bande ISM de 2,4 GHz.
Q : Est-ce que cela nécessite un plan de masse ?
R : Un plan de masse de 70 x 70 mm est recommandé pour des performances optimales.
Q : Cette antenne est-elle adaptée à une utilisation en extérieur ?
R : Oui, sa stabilité en température convient aux environnements de -40°C à +85°C.
Q : Comment la permittivité (ε=8) profite-t-elle aux conceptions ?
R : Équilibre miniaturisation et efficacité, idéal pour les modules IoT compacts.
Q : Quelle est la valeur de gain typique ?
R :≥5,0 dBi, garantissant une couverture étendue dans les environnements encombrés.
Q : Des échantillons sont-ils disponibles pour les tests ?
R : Oui, des échantillons peuvent être demandés via notre équipe commerciale.
Q : Peut-il prendre en charge le réglage de fréquence personnalisé ?
R : Des ajustements de fréquence personnalisés sont possibles ; Discutez des exigences avec nos ingénieurs.
