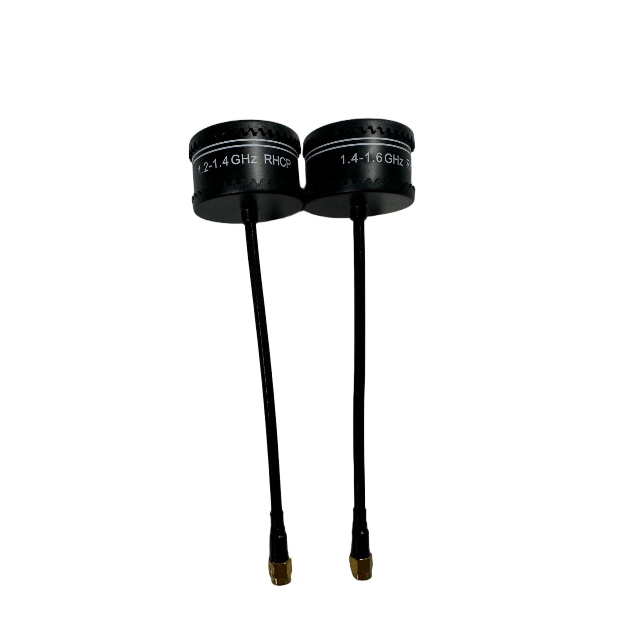

Antenne de drone RHCP 1400-1600 MHz 2dBi

Présentation du produit

1. La bande de fréquence dédiée 1400-1600 MHz est conçue pour répondre aux besoins de communication haute fréquence des drones. Cette bande est la fréquence privilégiée pour le contrôle à distance et la transmission d’images des drones milieu à haut de gamme (comme ceux utilisés pour l’inspection industrielle et la photographie aérienne professionnelle). Par rapport aux bandes de fréquences inférieures, il offre des taux de transmission de signal plus élevés (prenant en charge la transmission d'images 4K HD) et est moins sensible aux interférences des appareils sans fil grand public (tels que le Wi-Fi et le Bluetooth).

2. La technologie de polarisation circulaire RHCP assure une réception stable du signal dans des environnements complexes. La conception RHCP correspond parfaitement à la polarisation de la transmission d’images du drone et des signaux de télécommande. Par rapport aux antennes traditionnelles à polarisation linéaire, elle réduit efficacement la réflexion, l'obstruction et la perte du signal, améliorant ainsi l'efficacité de la réception du signal de plus de 30 %. Même en cas de fortes interférences électromagnétiques ou de scénarios de vol très dynamiques, il maintient une connexion stable, résolvant ainsi le problème des antennes à polarisation linéaire, qui subissent souvent une déconnexion en raison d'une déviation d'angle.

3. L'adaptation à faible VSWR + haute impédance garantit une transmission efficace et sans perte du signal : VSWR <1,5, dépassant largement la norme industrielle de ≤2,0, réduit considérablement la perte de réflexion du signal, assurant une efficacité de transmission de plus de 90 % des signaux haute fréquence de 1,6 GHz de l'antenne au terminal du drone. L'impédance standard de 50 Ω correspond précisément au module de communication du drone, réduisant ainsi le gaspillage d'énergie. Combiné avec un gain de 2 dBi, il assure une couverture stable de 1,5 à 3 km tout en évitant le problème de faisceau étroit causé par un gain élevé. Cet équilibre entre couverture et force du signal le rend adapté aux opérations de drones à moyenne et longue portée.

4. Résistant aux vibrations et aux intempéries, conforme à l'environnement, fiable dans les environnements difficiles : après avoir passé des tests de vibration rigoureux à 10-55 Hz, 1,5 mm d'amplitude et 2 heures, il résiste au vol de drone à grande vitesse (≤ 80 km/h), aux chocs de décollage et d'atterrissage et aux turbulences de l'air, empêchant les pannes de performances causées par des composants internes desserrés. Plage de température de fonctionnement : -40 °C à +85 °C, avec une plage d'humidité de 5 % à 95 %, il fonctionne de manière stable dans les zones montagneuses glaciales à haute altitude et dans les environnements côtiers humides et pluvieux.

5. La taille compacte et l'installation facile s'adaptent aux contraintes d'espace du drone : mesurant seulement ⊘40,5 × 168 mm, elle est légère et ne représente qu'un tiers de la taille d'une bouteille d'eau minérale typique. Il peut être facilement installé sur le fuselage, les ailes ou le cardan du drone sans affecter la disposition aérodynamique ou la maniabilité de vol du drone.

Scénarios d'application

●Drone de photographie aérienne professionnel : convient à la photographie aérienne de films et de télévision et à la cartographie urbaine.

●Drone d'inspection industrielle : convient aux lignes électriques, aux oléoducs, à l'inspection des ponts et à d'autres applications industrielles.

●Drones de sauvetage d'urgence : assurent la connectivité des signaux dans les environnements extrêmes sur les sites de catastrophes tels que les tremblements de terre, les inondations et les incendies de forêt, en transmettant des images sur site en temps réel.

●Drones de protection des plantes agricoles : adaptés aux grands drones de protection des plantes agricoles. La bande de fréquence 1,6 GHz prend en charge la transmission de signaux pour la collaboration multi-drones, recevant simultanément les instructions de planification d'itinéraire des stations de base au sol et les données de surveillance de la croissance des cultures.

●Drones de sécurité de la police : utilisés pour les patrouilles de sécurité urbaine et la sécurité des événements à grande échelle. La bande haute fréquence de 1,6 GHz prend en charge la transmission d'images de surveillance haute définition à longue portée (jusqu'à 3 km), et une faible latence garantit une réponse rapide aux urgences.

FAQ

Q : Quelle plage de fréquences le GL1600-168 couvre-t-il ?

R : Il prend en charge la plage de fréquences de 1 400 à 1 600 MHz (1,6 G), idéale pour la communication professionnelle par drone.

Q : Quelle polarisation le GL1600-168 utilise-t-il et pourquoi est-ce important ?

R : Il utilise la polarisation RHCP, qui correspond aux signaux des drones et réduit la perte de signal de plus de 30 % dans les environnements complexes.

Q : Quel type de connecteur le GL1600-168 possède-t-il ?

R : Il utilise un connecteur SMA mâle, largement compatible avec la plupart des modules de communication de drones professionnels.

Q : Le GL1600-168 est-il résistant aux vibrations ?

R : Oui, il passe un test de vibration de 2 heures (10-55 Hz, amplitude de 1,5 mm) pour résister aux vibrations du vol du drone.

Q : Qu'est-ce que le VSWR du GL1600-168 et en quoi cela aide-t-il ?

R : Son VSWR est <1,5, minimisant la perte de réflexion du signal et garantissant une transmission efficace du signal 1,6G.

Q : Quelle est la plage de températures de fonctionnement du GL1600-168 ?

R : Il fonctionne normalement de -40 ℃ à +85 ℃, s’adaptant aux environnements extrêmement froids, chauds et très humides.

Q : Quelles sont les dimensions du GL1600-168 ?

R : Il a des dimensions compactes de ⊘40,5×168 mm, léger et facile à installer sur les drones sans affecter le vol.
