GL1621R2540ABDB1-T
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Caractéristiques de performances
Articles | Contenu |
Fréquence nominale MHz | 1621,5 ± 5,5 |
Fréquence centrale MHz (sans ruban adhésif sur plan de masse 70×70mm) | 1623±3.0 |
-10 dB de bande passante MHz min. | 17 |
Perte de réflexion à la fréquence centrale dB max | -15 |
Modèle de polarisation | RHCP |
Impédance Ω | 50 |
Coefficient de température de fréquence | 20 ppm/deg.℃ maximum |

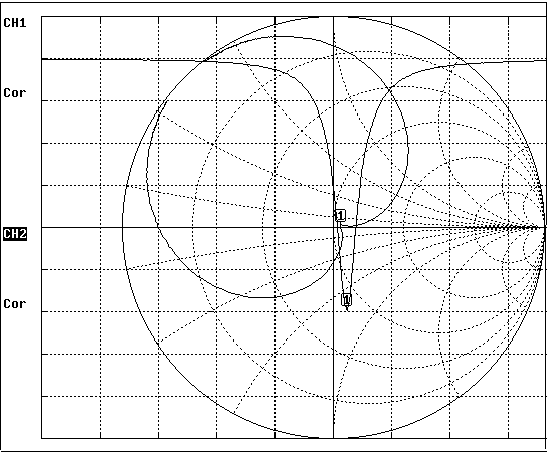

Caractéristique d'impédance
Gabarit d'essai
Présentation du produit
Stabilité de fréquence de précision
Fonctionne à 1 621,5 MHz ± 5,5 MHz avec une fréquence centrale de 1 623 MHz (± 3 MHz), garantissant des performances fiables pour les systèmes de communication et de synchronisation par satellite.
Endurance environnementale robuste
Résiste aux conditions extrêmes (-40 °C à 105 °C) et à l'humidité (90 à 95 % HR), ce qui le rend idéal pour les applications industrielles, automobiles et extérieures.
Polarisation circulaire à droite (RHCP)
Minimise les interférences de signal dans les environnements dynamiques, améliorant ainsi la précision des appareils GPS et GNSS.
Haute soudabilité et durabilité
Réussit des tests de soudure rigoureux (260 à 290 °C) et des tests de pression terminale (force axiale de 2 kg), garantissant la longévité dans les processus de fabrication difficiles.
RoHS et Eco-Compliant
Conforme aux normes environnementales mondiales, sans danger pour une utilisation dans l'électronique médicale, grand public et industrielle.
Cas d'utilisation :
Systèmes de communication par satellite : assure une transmission stable du signal dans la navigation aérospatiale et maritime.
Capteurs IoT industriels : conçus pour résister aux vibrations des usines et aux fluctuations de température.
Télématique automobile : suivi GPS fiable pour la gestion de flotte dans des conditions météorologiques extrêmes.
Dispositifs de surveillance médicale : la conformité RoHS convient aux équipements de santé sensibles.
Solutions de suivi en extérieur : conception résistante aux intempéries pour la logistique ou les traqueurs de la faune.
FAQ :
Q : Quelle gamme de fréquences cette antenne couvre-t-elle ?
R : Il fonctionne à 1621,5 MHz ± 5,5 MHz avec une bande passante de -10 dB de 17 MHz.
Q : Est-il adapté aux environnements à haute température ?
R : Oui, il passe les tests à 105 °C pendant 96 à 98 heures et maintient ses performances après exposition.
Q : Peut-il gérer les vibrations dans les environnements industriels ?
R : Absolument : testé contre des vibrations de 10 à 55 Hz sur les axes X/Y/Z pendant 2 heures chacune.
Q : Quel est le type de polarisation ?
R : Polarisation circulaire droite (RHCP), optimisée pour les applications GPS/GNSS.
Q : La soudure sans plomb est-elle compatible ?
R : Oui, les bornes résistent à des bains de soudure de 260 à 290 °C avec une couverture de plus de 95 %.
Q : Est-il conforme aux réglementations environnementales ?
R : Entièrement conforme à RoHS et adhère aux lois nationales d’éco-protection.
Q : Quelle est l'adaptation d'impédance pour les systèmes RF ?
R : Conçu pour une impédance de 50 Ω, garantissant une intégration transparente avec les circuits RF standard.
