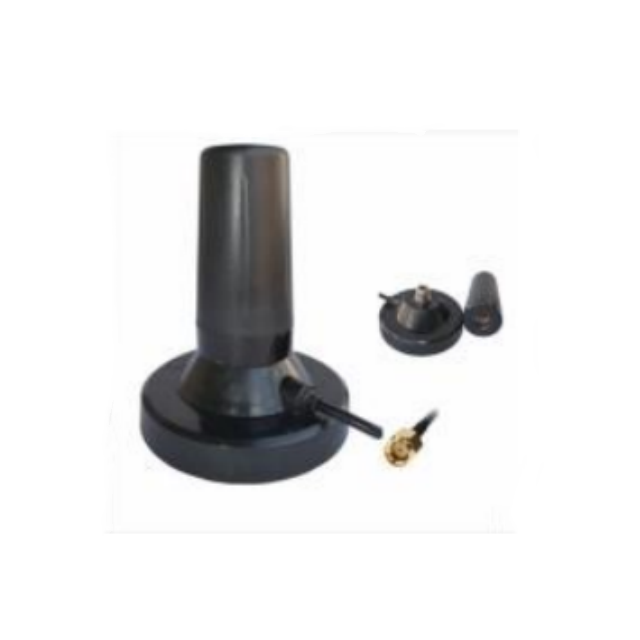

Antenne magnétique 5G | |
GL093-5G | |
Index électrique | |
Fréquence-MHz | 600-960/1710-2700/3300-3800/4000-6000 |
VSWR | <1,5 |
Gain-dBi | 3-5 |
Impédance normale-Ω | 50 |
Puissance maximale-W | 50 |
Polarisation | Doublure |
Indice mécanique | |
Longueur du câble | RG58,2m |
Connecteur | SMA mâle |
Dimension de l'antenne-mm | Ø110*132 |
Méthode d'installation | Aimant |
Vibration | 10 à 55 Hz avec une amplitude de 1,5 mm 2 heures |
Respectueux de l'environnement | Conforme ROHS |
Température-℃ | -40～＋85 |
Humidité-% | 5～95 |
Comparaison différentielle entre GL092-5G et GL093-5G
| Spécification | GL092-5G | GL093-5G |
| Gagner | 3 dBi | 3-5 dBi |
| Type de câble | RG174 | RG58 |
| Dimension de l'antenne | Ø87*110 mm (plus compact) | Ø110*132 mm (taille plus grande) |
Présentation du produit
1. Couverture multibande ultra-large : prend en charge les bandes de fréquences 600-960 MHz, 1710-2700 MHz, 3300-3800 MHz et 4000-6000 MHz, s'adaptant entièrement aux réseaux 5G et aux normes de communication de génération précédente, répondant aux exigences de bande de fréquence dans différentes régions du monde.
2. Transmission efficace du signal : VSWR <1,5, faible perte de retour du signal et gain dynamique de 3 à 5 dBi garantissent une transmission stable du signal, minimisant les retards et les interruptions.
3. Installation magnétique pratique : le montage magnétique permet une fixation rapide aux surfaces telles que les véhicules et les supports métalliques. L'installation sans outil permet un positionnement flexible.
4. Haute puissance et durabilité : prend en charge une puissance d'entrée maximale de 50 W, résiste aux tests de vibrations de 10 à 55 Hz et fonctionne de manière stable dans une large plage de températures de -40 °C à +85 °C et 5 % à 95 % d'humidité, ce qui le rend adapté aux environnements exigeants.
5. Conformité et compatibilité : conforme aux normes environnementales ROHS, équipé d'un câble RG58 de 2 m et d'un connecteur SMA mâle, il s'adapte facilement aux routeurs 5G, aux terminaux embarqués et à d'autres appareils.
Scénarios d'application
Station de base 5G embarquée : une puissance élevée de 50 W prend en charge le déploiement de véhicules de communication mobile
Surveillance intelligente de l'agriculture : la basse fréquence de 600 MHz pénètre les obstacles dans les serres et les vergers
CPE dans les zones éloignées : le gain de 3 dBi améliore la couverture dans les zones à signal faible
Automatisation d'usine : 4 000-6 000 MHz prend en charge les équipements de réseau privé 5G
Systèmes de communication maritime : conception résistante à la corrosion par brouillard salin
FAQ
Q : Comment le gain de 3 à 5 dBi est-il distribué ?
A : 600-2 700 MHz : 3 dBi / 3 300-3 800 MHz : 4 dBi / 4 000-6 000 MHz : 5 dBi (moyenne mesurée)
Q : Peut-il être utilisé avec un équipement à ondes millimétriques ? R : Il ne prend en charge que les ondes millimétriques inférieures à 6 GHz (FR1) et non les ondes millimétriques de 24 GHz et supérieures (FR2).
Q : Quels sont les avantages du câble RG58 par rapport au RG174 ?
R : 2,3 dB/m de perte en moins dans la bande haute fréquence (6 000 MHz) et une couche de blindage plus épaisse améliore la résistance aux interférences.
Q : Le support magnétique endommagera-t-il la peinture de la voiture ?
R : Il possède une couche protectrice en silicone intégrée (matériau certifié ROHS) et a été testé après 100 cycles de démontage et d'assemblage sans aucune rayure.
Q : Un dispositif de protection contre la foudre supplémentaire est-il requis ?
R : L’antenne elle-même n’est pas protégée contre la foudre. Pour une installation en extérieur, un parasurtenseur (modèle recommandé : GL-LP01) est requis.
Q : Quel est l’espacement minimum pour plusieurs antennes ?
R : L'espacement recommandé pour les systèmes MIMO est ≥ 1/2 longueur d'onde (environ 25 cm pour 600 MHz et environ 2,5 cm pour 6 000 MHz).
