GL092-5G
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |

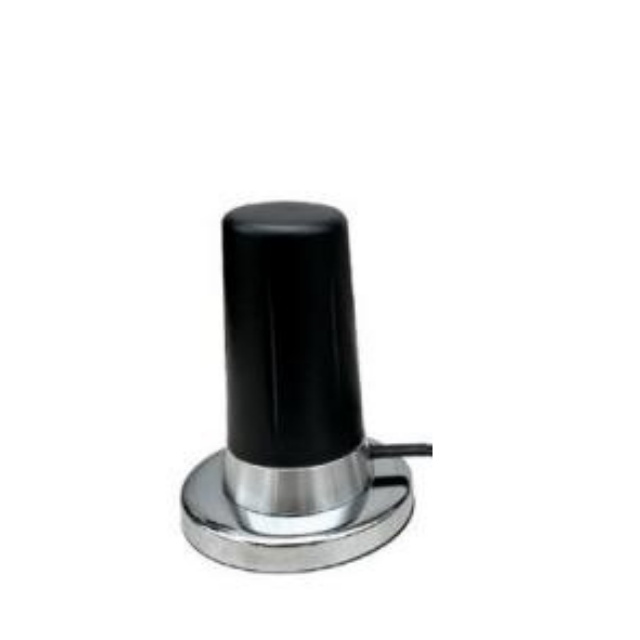

Antenne magnétique 5G | |
GL092-5G | |
Index électrique | |
Fréquence-MHz | 600-960/1710-2700/3300-3800/4000-6000 |
VSWR | <1,5 |
Gain-dBi | 3 |
Impédance normale-Ω | 50 |
Puissance maximale-W | 50 |
Polarisation | Doublure |
Indice mécanique | |
Longueur du câble | RG174,2m |
Connecteur | SMA mâle |
Dimension de l'antenne-mm | Ø87*110 |
Méthode d'installation | Aimant |
Vibration | 10 à 55 Hz avec une amplitude de 1,5 mm 2 heures |
Respectueux de l'environnement | Conforme ROHS |
Température-℃ | -40～＋85 |
Humidité-% | 5～95 |
Présentation du produit
1. Couverture de fréquence ultra-large : prend en charge plusieurs bandes de fréquences, notamment 600-960 MHz, 1710-2700 MHz, 3300-3800 MHz et 4000-6000 MHz, s'adaptant entièrement aux réseaux 5G et aux normes de communication de génération précédente, répondant aux exigences de bande de fréquences dans différentes régions du monde.
2. Faible rapport d'onde stationnaire, transmission efficace : VSWR <1,5, minimisant la perte de réflexion du signal et couplé à un gain stable de 3 dBi, garantit une transmission de signal efficace et stable, réduisant la latence des données.
3. Installation magnétique pratique : grâce à un système de montage magnétique, il se fixe rapidement aux surfaces telles que les véhicules et les supports métalliques. L'installation sans outil permet un positionnement flexible.
4. Haute puissance et durabilité : prend en charge une puissance d'entrée maximale de 50 W, résiste aux tests de vibration de 10 à 55 Hz et fonctionne de manière stable dans une large plage de températures de -40 °C à +85 °C et une plage d'humidité de 5 % à 95 %, ce qui le rend adapté aux environnements exigeants.
5. Conformité et compatibilité : conforme aux normes environnementales ROHS, il est livré avec un câble RG174 de 2 m et un connecteur mâle SMA, ce qui le rend facilement compatible avec une variété d'appareils, y compris les routeurs 5G et les terminaux embarqués.
Scénarios d'application
Smart Factory IoT : prend en charge les réseaux 5G privés dans la bande 4 000-6 000 MHz
Communications mobiles d'urgence : puissance élevée de 50 W compatible avec l'équipement de la station de base embarquée dans le véhicule
Couverture haut débit rurale : la fréquence basse bande de 600 MHz améliore la pénétration des murs
Relais de communication pour drone : la conception compacte réduit la charge de vol
FAQ
Q : Est-ce qu'il prend en charge les ondes millimétriques ?
R : Il couvre uniquement le sous-6 GHz (bande FR1) jusqu'à 6 000 MHz. Il ne prend pas en charge mmWave au-dessus de 24 GHz.
Q : Le gain est-il cohérent sur la bande 4 000-6 000 MHz ?
R : Le gain est ≥3 dBi sur toutes les bandes. LNA est recommandé pour une utilisation dans la bande haute bande (5 000-6 000 MHz).
Q : Peut-il remplacer directement une antenne de routeur ?
R : Le connecteur SMA mâle est compatible avec la plupart des appareils CPE, mais veuillez vous assurer que la puissance de l'interface de l'appareil est ≤ 50 W.
Q : La taille de la base magnétique affecte-t-elle la force d'aspiration ?
R : Le grand aimant de Ø87 mm fournit >25 kg de force d'aspiration, 40 % plus puissante que les produits conventionnels de Ø60 mm.
Q : Le câble RG174 affecte-t-il les performances haute fréquence ?
R : Une longueur de 2 mètres entraîne une perte d'environ 3,2 dB à 6 000 MHz. Pour des distances plus longues, nous recommandons le LMR400 (personnalisation requise).
Q : Quelles applications la bande de fréquences basse bande de 600 MHz couvre-t-elle ?
R : Prend en charge la bande 71 (T-Mobile 5G) et la bande 28 (européenne 700 MHz), améliorant ainsi la couverture rurale.
