GL027
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Principales spécifications techniques | |
Gamme de fréquences (MHz) | 2400 |
Gain(dBi) | >2 |
Connecteur | IPEX/IPX/U.FL |
Efficacité (dBi) | -0.89 |
Efficacité (%) | 81.46 |
Directivité (dB) | 5.12 |
Position du gain maximal (Thêta) | 180.00 |
Position du gain maximal (Phi) | 330.00 |
Efficacité ThetaPol (%) | 20.90 |
Efficacité PhiPol (%) | 60.56 |
Ourlet supérieur. Efficacité (%) | 39.93 |
Ourlet inférieur. Efficacité(%) | 41.54 |
Largeur d'antenne | 52mm |
Longueur de l'antenne | 130mm |
Présentation du produit

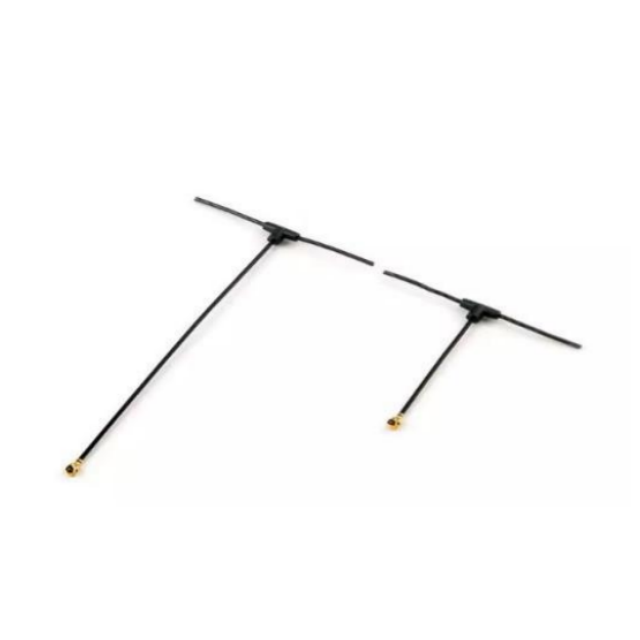

1. Conception compacte et efficace : doté d'une structure en forme de T mesurant seulement 130 x 52 mm, il offre une efficacité allant jusqu'à 81,46 %, ce qui le rend idéal pour les appareils embarqués à espace limité.

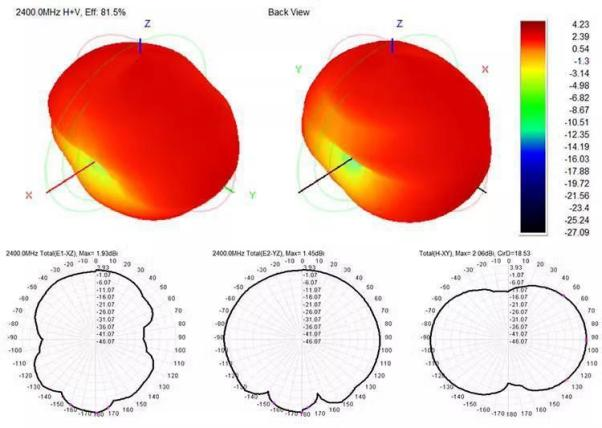

2. Couverture omnidirectionnelle : doté d'un diagramme de rayonnement omnidirectionnel et de doubles polarisations (Theta et Phi) (efficacités de 20,9 % et 60,56 %, respectivement), il permet une réception de signal multi-angle.
3. Compatibilité Plug-and-Play : les connecteurs standard IPEX/IPX/U.FL garantissent la compatibilité avec les routeurs, les modules WiFi, les appareils IoT et les équipements de contrôle industriel.
4. Performances stables : gain > 2 dBi, efficacité équilibrée dans les hémisphères supérieurs et inférieurs (39,93 % dans l'hémisphère supérieur et 41,54 % dans l'hémisphère inférieur), assurant la stabilité du signal et une couverture uniforme.
5. Installation facile : la conception légère se connecte directement à l'interface de la carte mère, éliminant le besoin de débogage supplémentaire, ce qui la rend adaptée à un remplacement rapide ou à un développement intégré.
Scénarios d'application
Amplificateur d'antenne intégré pour les routeurs domestiques/d'entreprise
Extension de signal pour les appareils sans fil industriels (par exemple, automates, IHM)
Appareils IoT (maisons intelligentes, capteurs)
Antenne module de transmission d'images pour drones et robots
Connectivité WiFi pour les cartes de développement de systèmes embarqués
FAQ
Q : Quelle plage de fréquences l'antenne Wi-Fi GL027 prend-elle en charge ?
R : Il prend en charge la gamme de fréquences Wi-Fi de 2 400 MHz.
Q : Quel est le gain de cette antenne omnidirectionnelle en forme de T ?
R : Son gain est supérieur à 2 dBi.
Q : Quels connecteurs sont compatibles avec le GL027 ?
R : Il est compatible avec les connecteurs IPEX, IPX et U.FL.
Q : Quelle est l’efficacité globale de l’antenne ?
R : L'efficacité globale du GL027 est de 81,46 %.
Q : Quelles sont les dimensions du GL027 ?
R : Il a une largeur de 52 mm et une longueur de 130 mm.
Q : Quelle est la valeur de directivité de cette antenne Wi-Fi ?
R : Sa directivité est de 5,12 dB.
