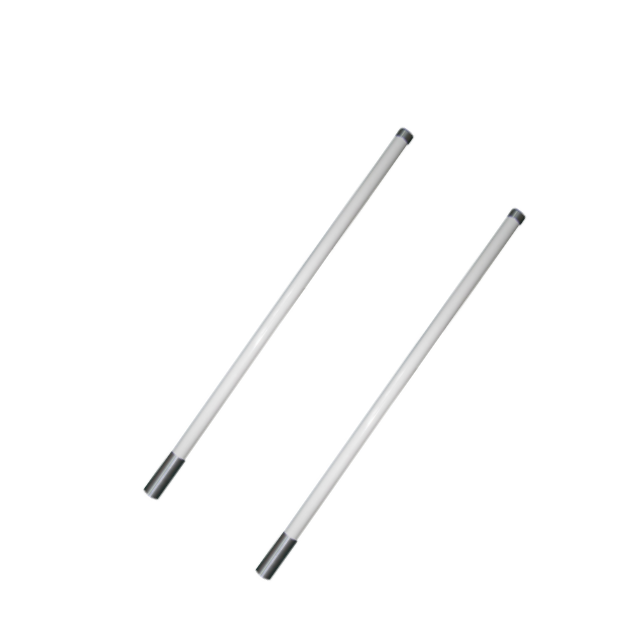

GLU5FG3B
Asialeren
8517710000
50 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
Spécifications électriques | |||
Gamme de fréquences (MHz) | 450-550 | ||
Largeur du faisceau horizontal (°) | 360 | ||
Largeur du faisceau vertical (°) | 60 | ||
Gain (dBi) | 3 | ||
Polarisation | Verticale | ||
VSWR | ≤2,0 | ||
Puissance d'entrée maximale (W) | 150 | ||
Impédance (Ω) | 50 | ||
Spécifications mécaniques | |||
Dimensions (mm) | Φ32 × 450 | ||
Poids de l'antenne (Kg) | 0.6 | ||
Matériau du radôme | fibre de verre | ||
Couleur du radôme | gris | ||
Type de connecteur d'entrée | NK | ||
Indicateurs environnementaux | |||
Scénarios d'utilisation | De plein air | ||
Température de fonctionnement (℃) | -40 à +70 | ||
Plage d'humidité (%) | 5 à 95 | ||
Vitesse maximale du vent (km/h) | 200 | ||
Installation du matériel | |||
Installation | Fixation du connecteur | ||
Présentation du produit
1. Couverture omnidirectionnelle à 360° sans angles morts de signal
Une largeur de faisceau horizontale de 360 degrés garantit une couverture uniforme du signal dans toutes les directions, ce qui le rend adapté aux applications nécessitant une couverture étendue, telles que les réseaux de sécurité publique et la surveillance industrielle, sans qu'il soit nécessaire de réorienter fréquemment l'antenne.
2. Entrée haute puissance de 150 W pour une transmission stable sur longue distance
Une puissance d'entrée maximale de 150 W prend en charge les exigences de transmission haute puissance, ce qui le rend adapté aux communications longue distance et aux environnements difficiles, garantissant la stabilité et la fiabilité du signal et réduisant le risque d'interruptions.
3. Conception extérieure durable pour les environnements extrêmes
Plage de température de fonctionnement de -40°C à +70°C, humidité de 5 à 95 % et vitesse maximale du vent de 200 km/h. Le boîtier en fibre de verre est résistant à la corrosion et aux UV, ce qui le rend adapté aux installations fixes extérieures dans les zones montagneuses, côtières ou industrielles.
4. Faible VSWR (≤2,0) et impédance de 50 Ω pour une transmission efficace du signal
Un rapport d'onde stationnaire de tension (VSWR) ≤ 2,0 et correspondant à une impédance standard de 50 Ω maximisent l'efficacité du signal, minimisent la perte d'énergie et améliorent la qualité de la communication, ce qui le rend particulièrement adapté aux appareils très sensibles.
5. Conception légère et compacte pour une installation facile. Pesant seulement 0,6 kg et mesurant Φ32 x 450 mm, il utilise des connecteurs NK pour une installation sécurisée et un déploiement rapide. Adapté aux tours, aux toits ou aux plates-formes mobiles, il permet d'économiser du temps et de l'argent.
Scénarios d'application
●Communications de sécurité publique : un système radio en bande VHF pour les services de police, d'incendie et d'urgence, garantissant une couverture omnidirectionnelle fiable.
●Contrôle sans fil industriel : convient à la transmission de signaux dans les grues, la surveillance à distance et les équipements d'automatisation, avec une résistance élevée à la température et à l'humidité.
●Radio amateur et réseaux ruraux : étend la portée de communication pour les amateurs ou dans les zones éloignées, prenant en charge la bande de fréquences 450-550 MHz.
●Station de base et répéteur : sert de réseau mobile ou d'antenne de point de relais, améliorant la couverture du signal et adapté aux zones au terrain complexe.
●Surveillance extérieure et IoT : convient aux appareils IoT tels que la surveillance environnementale et les capteurs agricoles, garantissant un fonctionnement stable 24h/24 et 7j/7.
FAQ
Q : Quelle est la gamme de fréquences de cette antenne ?
R : Il fonctionne dans la gamme 450-550 MHz, idéale pour les applications de communication VHF.
Q : Quel est le gain de l’antenne et comment affecte-t-il les performances ?
R : Le gain est de 3 dBi, offrant une couverture équilibrée pour les signaux omnidirectionnels sans focalisation excessive, adaptée à une utilisation générale.
Q : Cette antenne est-elle étanche et adaptée à une installation en extérieur ?
R : Oui, il est conçu pour une utilisation en extérieur avec un radôme en fibre de verre qui résiste à l'humidité, aux rayons UV et à des vitesses de vent allant jusqu'à 200 km/h.
Q : Quel type de connecteur est utilisé et est-il compatible avec l’équipement standard ?
R : Il utilise un connecteur NK, courant dans les systèmes RF professionnels et garantit une intégration facile avec la plupart des appareils.
Q : Qu’est-ce que le VSWR et pourquoi est-il important ?
R : Le VSWR est ≤ 2,0, ce qui indique un transfert de puissance efficace et une réflexion minimale du signal, ce qui améliore la fiabilité globale de la communication.
Q : Comment installer cette antenne ?
R : L’installation se fait via la fixation du connecteur ; Fixez simplement le connecteur N à votre appareil ou support et assurez-vous qu'il est positionné verticalement pour une polarisation optimale.
