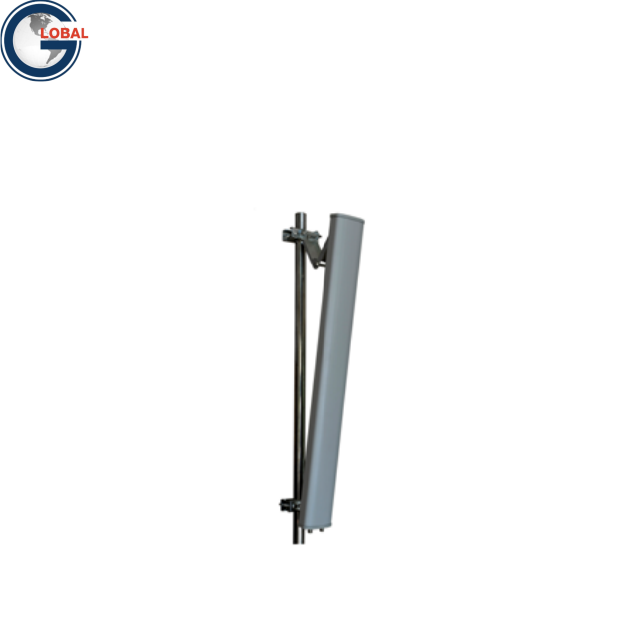

GL-DY3338S6517
Asialeren
8517710000
50 pièces
accepté
10000pc/jour
| Quantité: | |
|---|---|
Spécifications électriques | |
Gamme de fréquences - MHz | 33h00-38h00 |
Polarisation | ±45° |
VSWR | ≤1,5 |
Gain-dBi | 17 |
Largeur du faisceau horizontal | 65° |
Largeur du faisceau vertical | 7,5° |
Rapport avant/arrière - dB | ≥25 |
Isolation entre les ports - dB | ≥28 |
Impédance d'entrée-Ω | 50 |
Puissance d'entrée maximale-W | 100 |
Protection contre la foudre | Terre CC |
Spécifications mécaniques | |
Type de connecteur d'entrée | 2xN-K |
Emplacement du connecteur | Bas |
Dimensions- mm | 650×128×56 |
Taille d'emballage-mm | 750×230×160 |
Poids de l'antenne-KGS | 2.7 |
Matériau du radôme | PVC |
Couleur du radôme | Gris |
Inclinaison mécanique | 0～12° |
Température de fonctionnement | -40°C à +65°C |
Vitesse nominale du vent - m/s | 60 |
Matériel de montage - mm | ￠35～￠75 |
Présentation du produit
1. Large bande et haute performance
● Prend en charge la bande de fréquence 3 300-3 800 MHz, spécialement conçue pour le système réseau 5G, couvrant les exigences principales de la bande de fréquence 5G.
● Un gain élevé (17 dBi) et un faible rapport d'ondes stationnaires (VSWR ≤ 1,5) garantissent une transmission de signal stable et efficace et réduisent les pertes d'énergie.
2. Contrôle précis du faisceau
●Largeur de faisceau horizontal de 65° et largeur de faisceau vertical de 7,5°, pour obtenir une couverture précise en forme d'éventail, optimiser la capacité du réseau et la qualité du signal.
●Rapport avant-arrière ≥25dB et isolation du port ≥28dB, suppriment efficacement les interférences et améliorent la pureté du signal.
3. Conception durable de qualité industrielle
●Couvercle d'antenne UPVC avec niveau de protection IP65 (basé sur des paramètres mécaniques), s'adapte aux environnements extrêmes (température de fonctionnement -40°C à +65°C).
●Vitesse nominale du vent de 60 m/s, assurant la stabilité par mauvais temps.
4. installation et réglage flexibles
●Conception d'interface 2xN-K en bas, compatible avec les accessoires de montage standard (prend en charge un diamètre de poteau de φ35～φ75mm).
●Inclinaison mécanique réglable (0～12°) pour optimiser l'angle de couverture et s'adapter aux scénarios de déploiement complexes.
5. Transport haute puissance et protection contre la foudre
●Puissance d'entrée maximale de 100 W, répondant aux exigences du réseau haute densité.
Protection contre la foudre avec mise à la terre CC, améliorant la sécurité des équipements en cas d'orages.
| Article de comparaison | GL - DY3338S6515 | GL - DY3338S6517 | Analyse des différences |
|---|---|---|---|
| Modèle de produit | GL-DY3338S6515 | GL-DY3338S6517 | |
| Scénarios d'application | Système de réseau 5G, couverture haut débit à gain élevé | Système de réseau 5G, couverture sectorielle (Sector Coverage). GL - DY3338S6517 met l'accent sur une couverture sectorielle précise, adaptée au déploiement dans les zones à haute densité | |
| Spécifications électriques | |||
| - Gain (Gain - dB) | 15dBi | 17dBi | Le gain du S6517 est plus élevé, permettant au signal de couvrir une plus grande distance et d'avoir une pénétration plus forte. |
| - Largeur de faisceau verticale | 15° | 7,5° | Le faisceau vertical du S6517 est plus étroit, adapté à une couverture verticale précise (comme dans les zones denses de bâtiments de grande hauteur). |
| - Mode polarisation | ±45° | ±45° | De même, les deux prennent en charge la conception à double polarisation. |
| - Dimensions (Longueur×Largeur×Hauteur) | 360×128×56mm | 650 × 128 × 56 mm | Le S6517 est plus long, nécessitant éventuellement une plus grande surface de rayonnement en raison de son gain plus élevé. |
| - Dimensions de l'emballage | 450×230×160mm | 760×230×160mm | L'emballage du S6517 est plus grand, nécessitant plus d'espace de transport. |
| - Poids | 1,3kg | 2,7 kg | Le S6517 est plus lourd et la capacité portante de l'installation doit être prise en compte. |
| -Interface d'entrée | 2 × N - K (en bas) | 2 × N - K (en bas) | Le même, compatible avec les connexions de stations de base standard. |
| Adaptabilité environnementale | |||
| - Température de fonctionnement | - 40°C à + 65°C | - 40°C à + 65°C | De même, les deux prennent en charge les environnements extrêmes. |
| - Résistance au vent | 60 m/s | 60 m/s | De même, répondant aux exigences de déploiement dans les zones à vent fort. |
| Autres caractéristiques | |||
| - Fonctions spéciales | Gain élevé, couverture haut débit | Gain élevé, structure solide, installation facile | Le S6517 met l'accent sur la résistance structurelle et la commodité d'installation, adaptés aux scénarios de construction complexes. |
| -Puissance d'entrée maximale | 100W | 100W | De même, les deux prennent en charge une entrée de puissance élevée. |
▼ Résumé des principales différences
1. Différences de performances :
◆S6517 a un gain plus élevé (17 dBi contre 15 dBi), adapté aux scénarios de longue distance ou de forte pénétration.
◆Le S6517 a une largeur de faisceau vertical plus étroite (7,5° contre 15°), ce qui peut réduire le chevauchement des signaux et optimiser la précision de la couverture verticale.
2. Caractéristiques physiques :
Le S6517 est plus grand et plus lourd, et peut être plus adapté au déploiement de stations de base fixes, tandis que le S6515 est plus léger et adapté aux scénarios d'espace restreint.
3.Suggestions de sélection
◆ Choisissez S6517 : si vous avez besoin d'un gain élevé, d'une couverture sectorielle précise et d'un support structurel solide (comme les zones sujettes aux typhons et les zones denses de bâtiments de grande hauteur).
◆ Choisissez le S6515 : si vous avez besoin d'une conception légère et compacte avec des exigences de couverture modérées (telles que des stations de base de banlieue et des scénarios de déploiement temporaires)
FAQ
Q : Cette antenne est-elle compatible avec le réseau 4G ?
R : Conçu pour la bande de fréquence 5G (3 300-3 800 MHz), il n'est pas compatible avec la bande basse fréquence 4G, mais peut être utilisé en réseau avec d'autres antennes à bande de fréquence.
Q : Comment régler l'angle d'inclinaison mécanique de l'antenne ?
R : Le réglage manuel via le support de montage prend en charge une plage d'inclinaison de 0° à 12° pour répondre aux différentes exigences de couverture.
Q : La protection contre la foudre nécessite-t-elle une mise à la terre supplémentaire ?
R : L'antenne est dotée d'une protection contre la foudre avec mise à la terre CC intégrée, mais il est toujours recommandé de l'utiliser avec un système de protection contre la foudre externe pour améliorer la sécurité.
Q : Comment choisir la direction d’installation de l’antenne ?
R : Selon le mode de polarisation (double polarisation ±45°), il est recommandé de l'installer verticalement ou horizontalement, en fonction des exigences de déploiement de la station de base.
Q : Prend-il en charge l'agrégation multibande ?
R : Ce produit est une antenne monobande et doit être utilisé avec d’autres antennes bande pour obtenir une couverture multibande.
Q : La taille et le poids de l’emballage sont-ils adaptés à la construction extérieure ?
R : La conception compacte (750 × 230 × 160 mm, 2,7 kg) est facile à transporter et à installer à haute altitude.
Q : Les performances sont-elles stables dans un environnement à basse température ?
R : Il utilise des matériaux de qualité industrielle et peut fonctionner de manière stable dans un environnement de -40°C à +65°C, adapté au déploiement mondial dans des climats extrêmes.
