GL900SPD12
Asialeren
8517710000
5 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
Modèle | TDJ-900SPD12 |
Fréq.Range-MHz | 820-960 |
Bande passante-MHz | 70 |
Gain-dBi | 18 |
Ver.Largeur du faisceau- ° | 17 |
Hor.Largeur du faisceau- ° | 16.5 |
Rapport F/B-dB | ≥30 |
VSWR | ≤ 1,5 |
Impédance-Ω | 50 |
Polarisation | Verticale |
Puissance maximale-W | 100 |
Connecteur | N Femelle ou personnalisé |
Diamètre-m | φ 1,2 |
Poids-Kg | 7.1 |
Diamètre du mât-mm | φ50 à φ75 |

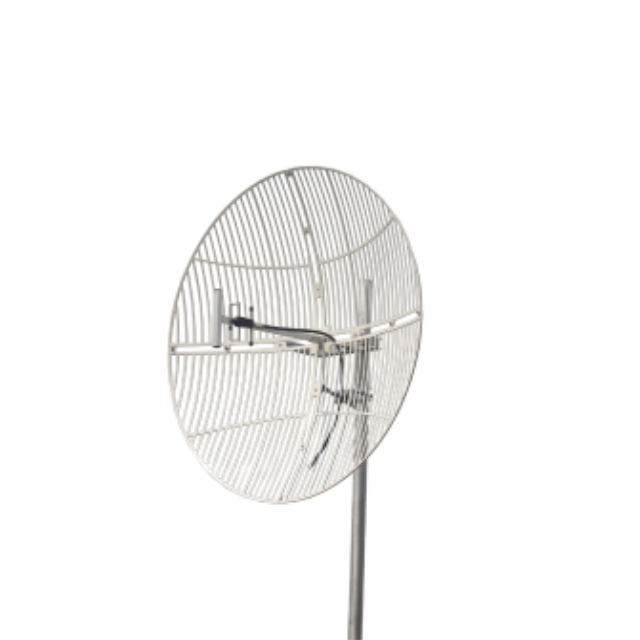

Présentation du produit
1. Transmission longue distance à gain élevé : doté d'un gain élevé de 18 dBi et d'un rapport avant-arrière (rapport F/B) ≥ 30 dB, il fournit une forte focalisation du signal et permet une transmission point à point longue distance dans la bande de fréquence 820-960 MHz. Cela résout efficacement les problèmes de couverture du signal dans les zones éloignées et sur plusieurs sites, répondant ainsi aux besoins de communication longue distance tels que le pontage sans fil.
2. Signal stable et à faible perte : avec un VSWR ≤ 1,5, la perte de réflexion du signal est extrêmement faible. Combiné à une impédance standard de 50 Ω, cela garantit une transmission efficace du signal de l'antenne à l'appareil. Une largeur de faisceau verticale de 17° et une largeur de faisceau horizontale de 16,5° contrôlent avec précision la couverture du signal, réduisent les interférences des canaux adjacents et améliorent la stabilité de la communication.
3. Conception durable et durable : utilisant un réflecteur en alliage d'aluminium moulé sous pression, cette conception est à la fois robuste et légère (7,1 kg). Son revêtement stable aux UV résiste au vieillissement et à la corrosion causées par l'exposition extérieure au soleil et à la pluie. Sa conception à faible charge de vent assure la stabilité même par vent fort, ce qui la rend adaptée à un déploiement extérieur à long terme.
4. Installation flexible : le support inclinable et pivotant inclus prend en charge plusieurs angles pour un alignement précis de l'émetteur et du récepteur. Il est compatible avec les mâts d'un diamètre de 50 à 75 mm, offrant des options d'installation flexibles et une intégration rapide dans des scénarios de déploiement extérieur pour les stations de base, les ponts sans fil et autres équipements.
5. Compatibilité multi-systèmes : couvrant les bandes de fréquences CDMA 820-896 MHz et GSM 870-960 MHz, il est compatible avec les deux systèmes de communication grand public. Prenant en charge une puissance d'entrée maximale de 100 W, il répond aux besoins de pontage sans fil des particuliers et des entreprises et convient également à la transmission de signaux dans de petites stations de base, démontrant une forte compatibilité.
Scénarios d'application
Pontage sans fil longue distance dans les zones urbaines ou montagneuses (par exemple, liaison de surveillance, extension du réseau)
Extension du signal de la station de base GSM/CDMA de l'opérateur télécom
Systèmes de communication point à point dans les usines, les campus et les ports
Couverture haut débit et relais de signal dans les zones reculées
Déploiement de communication d’urgence pour des événements temporaires
FAQ
Q : Quelles bandes de fréquences cette antenne prend-elle en charge ?
R : Il prend en charge 820-960 MHz, couvrant les bandes de fréquences CDMA 820-896 MHz et GSM 870-960 MHz.

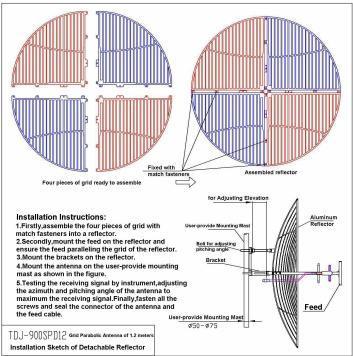

Q : L'antenne doit-elle être assemblée ?
R : Oui, la grille réflectrice est une conception distincte et nécessite l'assemblage et l'installation de l'alimentation et du support. Des instructions détaillées sont incluses.
Q : Les câbles et les connecteurs sont-ils inclus ?
R : L'antenne est livrée en standard avec un connecteur femelle de type N. Le câble est disponible séparément, mais des connecteurs personnalisés sont disponibles sur demande.
Q : Quelle est sa résistance au vent ?
R : La conception en grille réduit la résistance au vent et la structure en aluminium est robuste, ce qui la rend adaptée aux environnements venteux. Un montage renforcé est cependant recommandé.
Q : Peut-il être utilisé avec la 5G ou le WiFi ?
R : Non, il n’est compatible qu’avec les bandes de fréquences proches de 900 MHz. Pour 2,4 GHz/5 GHz, vous devrez sélectionner un autre modèle.
Q : Comment puis-je régler l'antenne après l'installation ?
R : Utilisez un testeur de signal pour ajuster les angles d'azimut et d'élévation afin de maximiser le signal reçu, puis fixez l'antenne.
