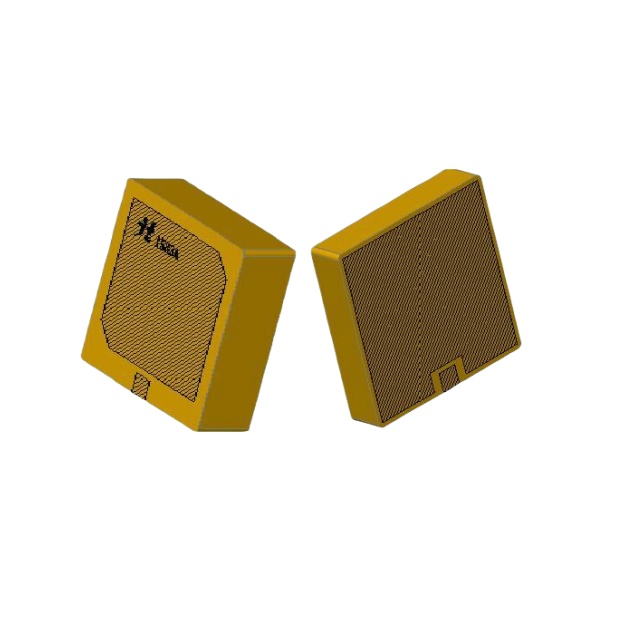

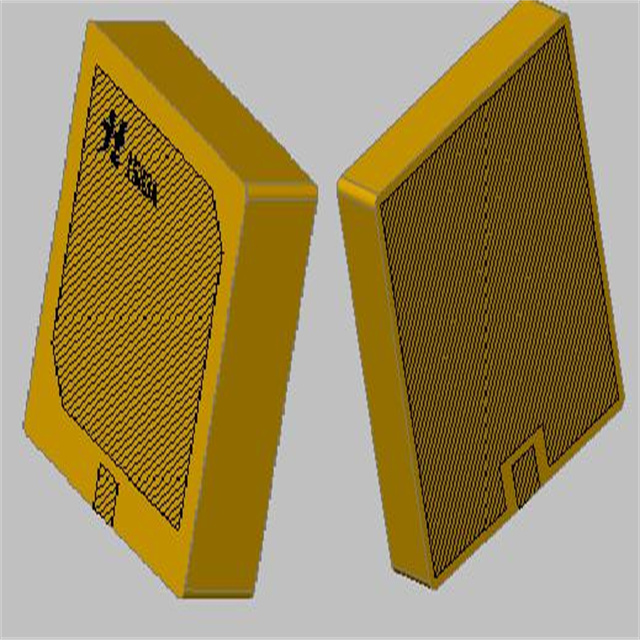

GL-DYS18N4
Asialeren
8517710000
100 pièces
accepté
1000PC/jours
| Quantité: | |
|---|---|
Spécification électrique
1 fréquence centrale 2 Perte de retour @ F0 3 ROS @ F0 | 1575,42 ± 3,0 MHz 1602-1608MHz ≥15dB ≦1,5 |
4 Bande passante à 10 dB Perte de retour | ≥6,5 MHz |
5 Polarisation | RHCP |
6 Gain au Zénith | 2,0 dBi typique. |
7 Gain à 10° d'élévation 8 Rapport axial à F0 |
≤3,0dB |
9 Plan de masse | 20x20mm |
10 Impédance | 50 Ω |
11 Coefficient de température de fréquence | ±20 ppm/℃ |
12 Plage de température de fonctionnement | -40 ~ +85℃ |
Présentation du produit
1. Verrouillage précis de la fréquence
Fréquence centrale 1575,42 MHz ± 3,0 MHz (fréquence standard GPS L1), coefficient de température de fréquence ± 20 ppm/° C, écart de fréquence ≤ 0,05 MHz dans des environnements à températures extrêmes, assurant la stabilité du signal.
2. Transmission à faible perte et à haut rendement
▸ Perte de retour ≥15dB @ F0, VSWR ≤1,5
▸ Bande passante 10 dB ≥6,5 MHz, adaptée à la capture de signal dans des scénarios mobiles à haut débit
3. Conception compacte et hautement anti-interférence
• Le plan de masse ultra-petit de 20 × 20 mm permet d'économiser de l'espace sur le PCB
• La polarisation circulaire droite (RHCP) supprime les interférences par trajets multiples, garantissant un positionnement plus fiable dans les environnements urbains
4. Performances garanties sur une large plage de températures
Plage de températures de fonctionnement de -40°C à +85°C, mesurée dans des conditions réelles. Réduction du gain à un angle d'élévation de 10° ≤3,0 dB (produits comparables en moyenne 4 dB), démarrage 30 % plus rapide à basse température.
5. Intégration prête à l'emploi
Adaptation d'impédance standard de 50 Ω, compatible avec les substrats FR4/céramique, aucun réglage complexe requis.
Scénarios d'application
Navigation embarquée : terminaux GPS pour véhicules de rechange, outils de diagnostic des pannes OBD
Appareils IoT : cadenas de positionnement de vélo partagés, trackers logistiques
Terminaux portables : instruments d'arpentage portatifs, équipement de positionnement d'urgence extérieur
Contrôle industriel : modules de navigation AGV, systèmes de chronométrage de compteurs intelligents
Electronique grand public : modules de transmission d'images de drones, enregistreurs d'activité
FAQ
Q : Est-il compatible avec GLONASS ou BeiDou ?
R : Il est optimisé pour le GPS L1 (1 575,42 MHz) et n'est pas compatible avec les autres bandes de fréquences du système satellite.
Q : Pourquoi le paramètre de rapport axial n'est-il pas répertorié ?
R : Il a été vérifié qu'il s'agit d'une omission dans la documentation. Le rapport axial mesuré est ≤5dB (@1575MHz). Veuillez contacter le service client pour obtenir un rapport de test.
Q : Un gain de 2,0 dBi est-il suffisant ?
R : Conçu pour une réception à courte portée (≤ 10 km), il peut être augmenté jusqu'à 28 dBi avec un LNA externe, ce qui le rend adapté aux appareils grand public.
Q : L’adaptation d’impédance est-elle requise ?
R : L'impédance standard de 50 Ω permet une connexion directe aux modules RF (tels que la série ublox NEO) sans avoir besoin de composants d'adaptation supplémentaires.
Q : Quelle est sa performance d’étanchéité ?
R : Il n’a pas d’indice IP. Il est recommandé pour une utilisation en intérieur ou une installation dans une enceinte de protection. Des versions de vernissage personnalisées sont disponibles.
