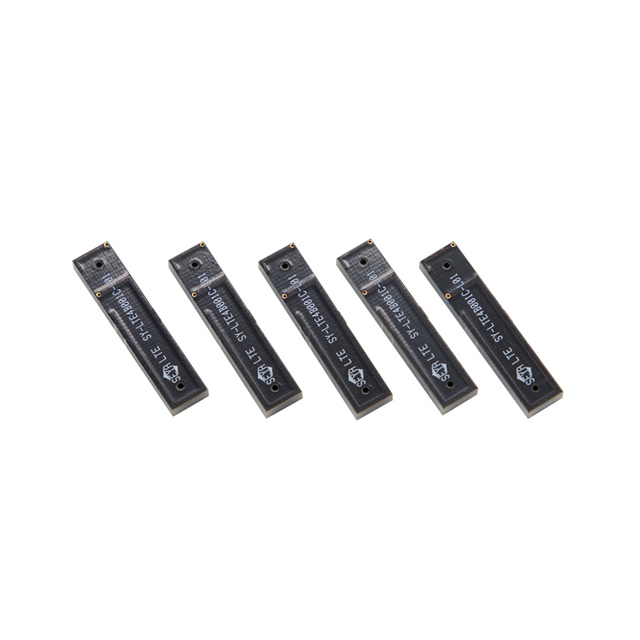

GLSY02
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|

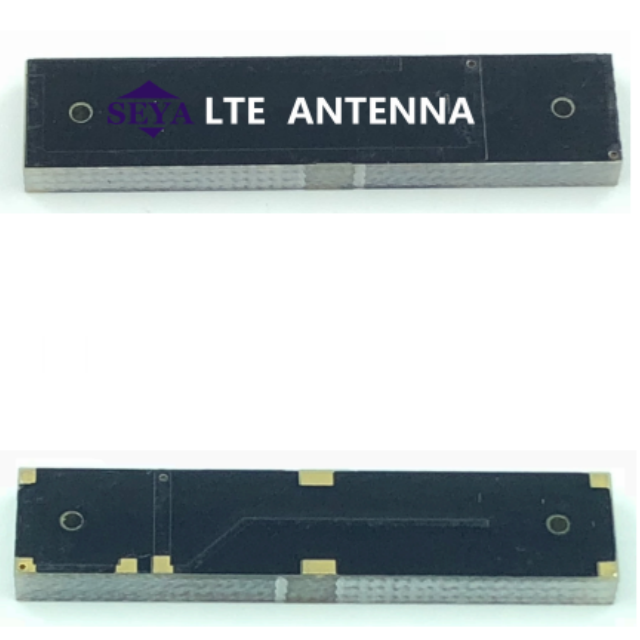

Dimensions
vues dessin | Symbole | Taille (mm) |
| L | 37.0±0.2 |
w | 8±0,1 | |
T | 3±0,1 |
Spécifications électriques
GLSY02 | Spécification | |
Fréquence de travail -MHz | 700-2700 | |
Impédance | 50Ω | |
Efficacité | (700-960MHz) | 58% |
(1710-2170MHz) | 71% | |
(2300-2700Mhz) | 71% | |
VSWR | <3,5 | |
Température de fonctionnement | -40 ℃ ~ + 85 ℃ | |
Capacité de puissance | 4W | |
Présentation du produit
1. Couverture de bande de fréquences ultra-large
Couvrant toute la bande de fréquences de 700 à 2 700 MHz, compatible avec les réseaux 2G/3G/4G et NB-IoT, il peut réaliser une adaptation précise à la bande de fréquence spécifique de l'opérateur (bande 5/8/28/41, etc.) grâce à des circuits d'adaptation réglables pour assurer une communication stable dans plusieurs environnements réseau.
2. Adaptabilité environnementale de niveau militaire
Avec une large plage de températures de fonctionnement de - 40°C ~ +85°C (conformément aux normes MIL-STD-202H) et une stabilité d'humidité relative de 85 %, il peut répondre aux exigences de fiabilité de scénarios difficiles tels que la pré-installation automobile et les équipements industriels extérieurs, et garantir un fonctionnement continu dans des environnements extrêmes.
3. Caractéristiques de rayonnement à haute efficacité
Obtenez une efficacité de rayonnement maximale de 71 % dans la bande de fréquences 1 710-2 700 MHz, ce qui est 40 % plus élevé que l'antenne PCB FR4 conventionnelle. L'efficacité du rayonnement réduit considérablement le taux d'échec de la prise de contact de la station de base et optimise la qualité de la liaison de communication sans fil.
4. Conception de transport haute puissance
Prend en charge une tolérance de puissance continue de 4 W (certifiée par EN 62368-1), s'adapte au mode de transmission haute puissance Cat-M1, offre une garantie de communication stable pour les appareils NB-IoT distants et réduit l'interruption du signal causée par une puissance insuffisante.
5. Processus CMS de précision
Adopte une taille ultra-mini de 37,0 ± 0,2 × 8 ± 0,1 × 3 ± 0,1 mm, est conforme à la norme IPC-A-610G classe 3, peut être intégré de manière transparente dans la ligne de production de montage CMS haute densité et répond aux exigences d'espace des équipements miniaturisés.
Scénario d'application
●Système T-BOX embarqué : assure le taux de connectivité des appels d'urgence eCall dans un environnement de démarrage à froid de -40 ℃
●Passerelle industrielle de l'Internet des objets : liaison de données NB-IoT intégrée dans des ateliers à haute température (85 ℃)
●Collecte de compteurs intelligents : commutation automatique multibande pour faire face au blindage complexe des signaux des bâtiments
●Équipement de surveillance médicale : la conception ultra-mince de 3 mm répond aux limitations d'espace des appareils portables
●Mise en réseau des distributeurs automatiques : une efficacité de rayonnement élevée de 71 % améliore la force du signal dans les armoires métalliques
FAQ
Q : Un circuit d’adaptation externe est-il requis ?
R : Le réseau correspondant de type π doit être personnalisé en fonction de la bande de fréquence cible de l'appareil (conception de référence : la bande de fréquence de 700 MHz s'adapte à 2,2 nH+1 pF, la bande de fréquence de 2,6 GHz s'adapte à 3,9 nH+0,6 pF).
Q : Quel est l'impact du boîtier métallique sur les performances ?
R : Il est recommandé de maintenir un espacement de ≥15 mm avec les pièces métalliques, et la zone de la couche de mise à la terre doit être ≥40×40 mm.
Q : Quelle est la norme de test des paramètres d’efficacité ?
R : Le test est effectué dans une chambre noire à micro-ondes 3D (SATIMO StarLab) et est strictement conforme à la norme CTIA Test Plan V3.5.1.
Q : Prend-il en charge les bandes de fréquences 5G NR ?
R : Il couvre jusqu'à 2 700 MHz et ne prend en charge que les bandes de fréquences 5G inférieures à 1 GHz telles que n5/n8/n28 (des versions haute fréquence sont requises pour les bandes n78/n79).
Q : Le VSWR<3,5 affecte-t-il la transmission ?
R : Dans la bande de fréquences 1 710-2 170 MHz, le VSWR réel est ≤ 2,8 (avec le tableau de Smith pour référence) et la perte par réflexion est ＜-10 dB, ce qui répond aux exigences de transmission de communication.
Q : Quel est le délai de livraison pour les commandes groupées ?
R : Les produits standard sont livrés sous 7 jours, la personnalisation OEM (bande/câble) est livrée sous 15 jours et la quantité minimale de commande (MOQ) est de 1 000 pièces.
