C011
Asialeren
8517710000
100 pièces
accepté
10000pc/jour
| Quantité: | |
|---|---|
Spécifications électriques | |
Gamme de fréquences (GHz) | 0-3 |
Impédance (ohm) | 50 |
Puissance maximale (W) | 50 |
VSWR | <1,20+0,002f |
Tension de fonctionnement (max) | 335v |
Résistance à la pression (rms) | 1000v |
Durabilité | >500 cycles |
Spécifications mécaniques | |
Connecteur | MMCX/UFL |
Longueur du câble | 1,37 câble 120 ± 5 mm |
Protection contre l'éclairage | Mise à la terre CC |
Joint | Cuivre plaqué or |
Noix | Cuivre plaqué or |
Logement SMA | Cuivre plaqué or |
Isolant | PTFE |
Plage de température | -65~ +250 |

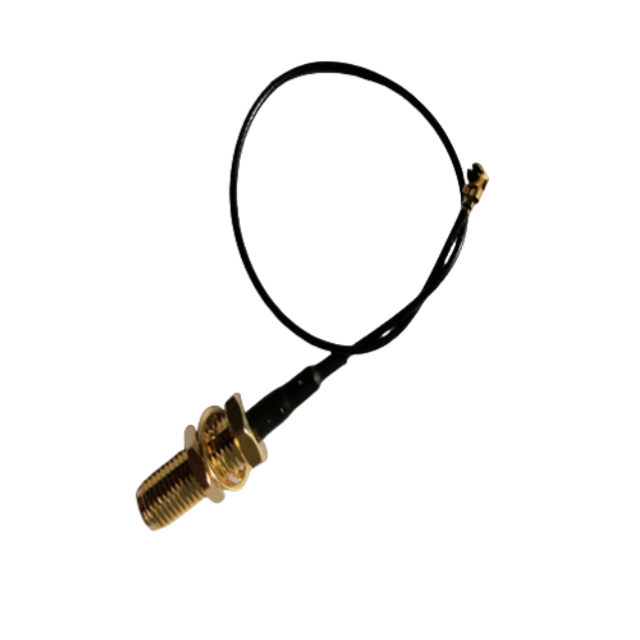

Présentation du produit
Large couverture de fréquence : le câble C011 a une plage de fréquences de 0 à 3 GHz, ce qui le rend adapté à une grande variété d'applications sur différents systèmes de communication sans fil et appareils électroniques qui fonctionnent dans ce spectre de fréquences.
Impédance stable de 50 Ω : avec une impédance de 50 ohms, le câble assure un transfert de puissance efficace. Cette impédance stable est cruciale pour minimiser la réflexion du signal et maintenir l'intégrité du signal pendant la transmission, ce qui est essentiel pour les opérations liées aux signaux hautes performances.
VSWR faible : Le VSWR du câble C011 est <1,20 + 0,002f. Un faible VSWR indique une excellente adaptation d'impédance, réduisant la réflexion du signal et garantissant que la majeure partie de la puissance est efficacement transmise à travers le câble. Cela se traduit par une meilleure qualité du signal et des performances globales du système.
Capacité de traitement de haute puissance : il peut gérer une puissance maximale de 50 W, ce qui le rend adapté aux applications qui nécessitent la transmission de signaux de puissance relativement élevée. Cette capacité de gestion de puissance élevée étend sa facilité d'utilisation dans diverses configurations électroniques et sans fil gourmandes en énergie.
Durable et bien conçu : le câble a une durabilité > 500 cycles et comporte des composants en cuivre plaqué or tels que le joint, les écrous et le boîtier SMA, ainsi qu'un isolant en PTFE. Le placage or offre une bonne résistance à la corrosion et l'isolant PTFE offre une excellente isolation électrique. De plus, il présente une large plage de températures de - 65 ~ + 250 ℃, ce qui le rend adapté à une utilisation dans divers environnements.
Scénarios d'application
Transmission de signal d'équipement d'automatisation industrielle
Systèmes de communication militaires/aérospatiaux
Connexions d'antenne d'appareil 5G/Wi-Fi/Bluetooth
Stations de base télécoms haute puissance
Câblage interne des appareils robotiques et IoT
FAQ
Q : Quels connecteurs ce câble utilise-t-il ?
R : Il comporte des connecteurs MMCX/UFL vers RP-SMA(F) pour une intégration flexible des appareils.
Q : Est-il adapté pour une utilisation en extérieur ?
R : Oui, son isolation PTFE et sa large plage de température (-65°C à +250°C) garantissent une durabilité en extérieur.
Q : Peut-il gérer des applications à haute puissance ?
R : Oui, il prend en charge une puissance maximale de 50 W et une résistance à la pression de 1 000 V.
Q : Quelle est la longueur du câble ?
R : La longueur standard est de 120 ± 5 mm, mais des longueurs personnalisées sont disponibles.
Q : Quelles sont les performances VSWR ?
R : VSWR reste inférieur à 1,20+0,002f sur la plage 0-3 GHz.
Q : La mise à la terre CC est-elle incluse ?
R : Oui, il dispose d'une mise à la terre CC pour la protection contre la foudre.
Q : Les connecteurs sont-ils résistants à la corrosion ?
R : Oui, les connecteurs plaqués or empêchent l'oxydation et assurent une conductivité stable.
Q : Pour quelles industries ce câble est-il conçu ?
R : Idéal pour les applications de télécommunications, d'aérospatiale, d'automatisation industrielle et militaires.
