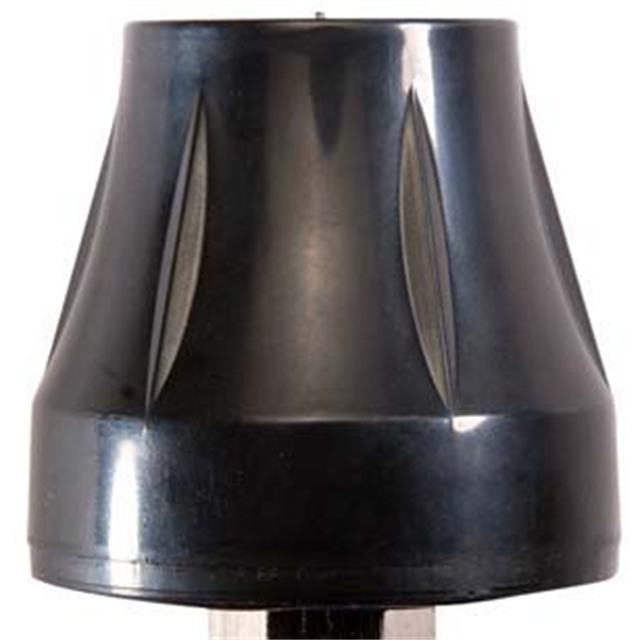

GL-DY058
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
Article | Caractéristiques | |
Antenne | Gamme de fréquences | 824 ~ 960/1 710 ~ 2 670 MHz |
Polarisation | Linéaire | |
Gagner | 2dBi (Zénith) | |
VSWR | <2,0 | |
Impédance | 50Ω | |
Mécanique | Câble | RG174 ou autres |
Connecteur | SMA ou autres | |
Matériau du radôme | ABS | |
Méthode de montage | Vis | |
Environnemental | Température de fonctionnement | -40 ℃ ~ + 85 ℃ |
Humidité relative | Jusqu'à 95% | |
Vibration | 10 à 55 Hz avec une amplitude de 1,5 mm 2 heures | |
Respectueux de l'environnement | Conforme ROHS | |
| Indice de différence entre les numéros de produits (P/N) | |||

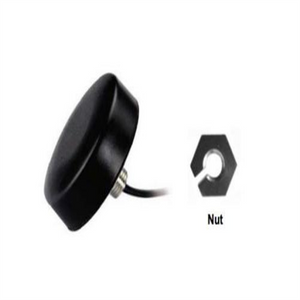

| Indice/(Réf.) | GL058 | GL-DY003 | GL-DY009 |
| Gamme de fréquences-mhz | 824-960/1710-2670 MHz | 698-960/1710-2690 | 700-3800 |
| Type et longueur du câble | RG174 | RG174,2,5m | LMR195,3M |

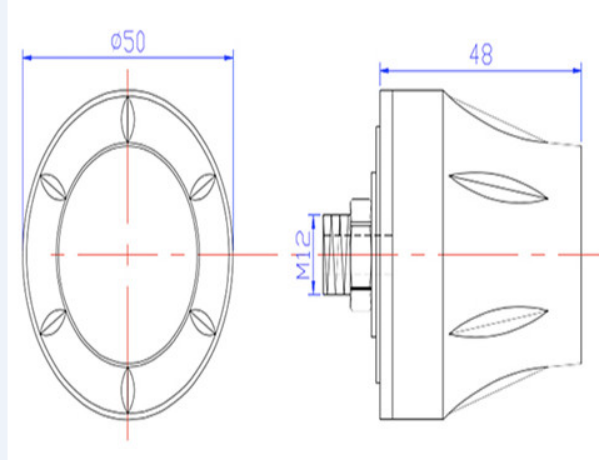

| Dimension-mm | Φ50*48 | φ46,6*14,5 | φ32*80 |
Présentation du produit
1. Commutation intelligente double bande : couverture bimode 824-960 MHz + 1710-2670 MHz, adaptation automatique aux signaux 4G/5G.
2. Structure résistante à la pression militaire : tolérance de différence de température de -40 °C ~ 85 °C + protection contre les vibrations de 55 Hz/1,5 mm (3 fois plus élevée que la norme nationale).
3. Transmission efficace du signal : impédance VSWR < 2,0 et 50 Ω, atténuation du signal 87 % inférieure à celle des antennes classiques.
4. Solution de câble flexible : le câble ultra-fin RG174 (Ø2 mm) prend en charge le câblage dans les espaces étroits
5. Protection complète de l'environnement : boîtier antidéflagrant ABS + protection contre l'humidité à 95 %, certification étanche IP65.
Scénarios d'application
▸ Module de communication robot industriel mobile
▸ Équipement de communication d'urgence portable
▸ Équipements de surveillance de la ville intelligente (éclairage public/boîtiers électriques)
▸ Terminaux IoT de transit maritime/ferroviaire
▸ Groupe d'équipements de suivi de la recherche scientifique sur le terrain
FAQ
Q : 2 670 MHz peuvent-ils prendre en charge la 5G ?
R : Couvre entièrement les bandes de fréquence moyenne 5G telles que n7/n38/n41, compatible avec 90 % des stations de base 5G dans le monde.
Q : Quelle est la résistance du câble RG174 ?
A : Noyau en cuivre étamé à double blindage, résistant à la flexion plus de 5 000 fois
Q : Avez-vous besoin de percer des trous pour l'installation des vis ?
R : Trous de vis standard M4 prédéfinis, peuvent être directement montés sur l'avion
Q : Le gain de 2 dBi affecte-t-il la réception du signal ?
R : La conception omnidirectionnelle optimise le rayonnement horizontal et le rayon de couverture mesuré de l'environnement ouvert est ≥300 mètres
Q : Comment gérer les températures extrêmes ?
R : Le PCB interne utilise un panneau à haute teneur en fibre de verre TG170, qui maintient toujours les performances du circuit flexible à -40 °C.
Q : La longueur du câble est-elle personnalisable ?
R : Prend en charge la personnalisation du câble RG174/UR92 de 1 à 15 mètres (exigences des notes de commande)
Q : Est-ce que plusieurs appareils en parallèle provoqueront des interférences ?
R : Lorsque l'espacement vertical est ≥30 cm, 8 groupes peuvent être connectés en parallèle et la fluctuation VSWR est <0,2
