Une communication bidirectionnelle fiable ne dépend pas uniquement de la radio elle-même. La conception, l'emplacement et le gain d'une antenne UHF jouent un rôle essentiel dans la clarté et la distance que peuvent parcourir les signaux. De la conduite urbaine et des randonnées tout-terrain à l'utilisation de radios marines et portatives, les antennes UHF sont largement choisies pour leur taille compacte et leurs performances élevées dans des environnements complexes.
Comprendre le fonctionnement de la communication UHF (et comment des facteurs tels que le gain, la hauteur et le montage affectent les performances réelles) aide les utilisateurs à sélectionner l'antenne adaptée à leur application spécifique et à obtenir une communication cohérente et fiable.

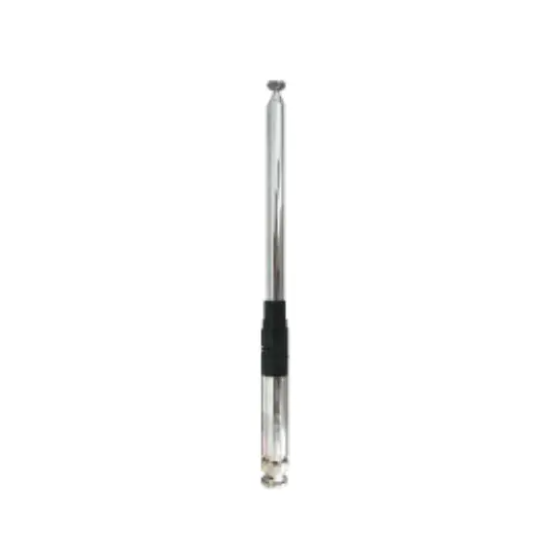

Une antenne UHF fonctionne dans la bande ultra haute fréquence, généralement utilisée pour les radios bidirectionnelles, les communications des véhicules, les radios marines et les systèmes commerciaux.
Signaux UHF :
Voyagez principalement en lignes droites
Gérer correctement les communications à courte portée
Meilleure performance que la VHF dans les zones bâties
Elles sont largement utilisées car les antennes sont compactes et pratiques.

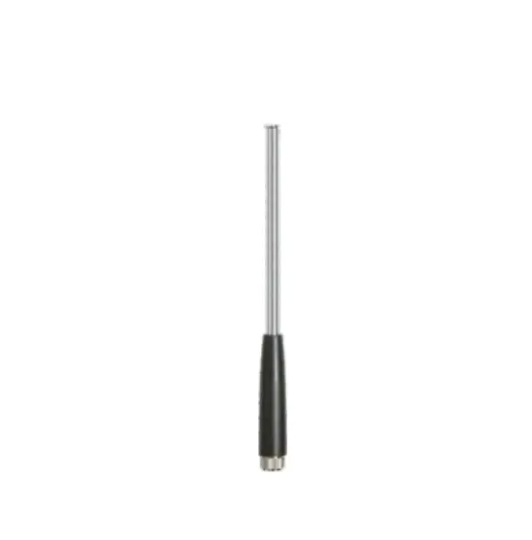

De nombreux acheteurs confondent les antennes UHF et VHF. Ils se comportent différemment.
| Caractéristique | Antenne UHF | Antenne VHF |
|---|---|---|
| Fréquence | Plus haut | Inférieur |
| Taille de l'antenne | Plus court | Plus long |
| Gestion des obstacles | Mieux en ville | Mieux dans les espaces ouverts |
| Utilisation typique | 4x4, urbain, marin | Aviation rurale |
Si votre environnement comprend des bâtiments, des collines, des arbres ou du trafic, l'UHF est généralement le meilleur choix.
Les signaux UHF se propagent presque en lignes droites, ce qui signifie qu’ils dépendent fortement d’une ligne de vue dégagée entre deux antennes. Contrairement aux signaux à basse fréquence, les ondes UHF ne contournent pas facilement les obstacles et ne suivent pas la courbe de la terre. Lorsque le chemin entre les antennes reste ouvert, les signaux restent forts et stables.
Une fois qu'un objet entre sur ce chemin, une partie du signal est bloquée, réfléchie ou dispersée. Les collines, les bâtiments, la végétation dense et même les véhicules ou structures métalliques à proximité peuvent affaiblir le signal. Ces interférences provoquent souvent une portée plus courte, un son bruyant ou des coupures soudaines. Des chemins clairs permettent au signal de voyager plus loin et de maintenir une communication plus propre.
La hauteur de l’antenne joue un rôle plus important dans les performances UHF que de nombreux utilisateurs ne le pensent. Le fait de relever l'antenne augmente les chances de maintenir une ligne de vue dégagée, en particulier sur un terrain accidenté ou dans des zones bâties.
Une antenne montée plus haut élimine les obstacles plus efficacement et réduit le blocage du signal. Il étend également l’horizon visible des ondes radio, ce qui améliore directement la distance de communication. Cela explique pourquoi les antennes montées sur le toit donnent généralement de meilleurs résultats que les installations par pare-buffles basses, même lorsque l'antenne elle-même a le même gain.
En termes simples, soulever l’antenne donne au signal plus d’espace pour se déplacer. Plus d'espace signifie moins d'obstacles et une communication plus cohérente.
Le gain de l'antenne est souvent mal compris. Il n'augmente pas la puissance de l'émetteur et ne rend pas la radio « plus puissante ». Au lieu de cela, il contrôle la façon dont l'énergie radio est distribuée autour de l'antenne.
Un moyen utile d’imaginer le gain est d’imaginer un faisceau de torche. Un faisceau large diffuse la lumière dans de nombreuses directions mais ne va pas très loin. Un faisceau étroit concentre la lumière vers l’avant et atteint des distances plus longues. Le gain de l'antenne fonctionne de la même manière en façonnant le diagramme de rayonnement.
Les antennes à gain plus élevé compriment le signal verticalement et le poussent vers l'extérieur, améliorant ainsi la portée sur un sol plat. Les antennes à faible gain répartissent l'énergie de manière plus uniforme, ce qui facilite les montées et les descentes du terrain. Le gain décide simplement où va le signal, pas la quantité de puissance produite par la radio.
Une antenne UHF ne rend pas simplement les signaux « plus forts ».
Au lieu de cela, le gain de l'antenne remodèle la façon dont l'énergie radio est distribuée dans l'espace.
Antennes à gain plus élevé :
Poussez les signaux plus loin vers l’extérieur le long de l’horizon
Comprimer l'angle de rayonnement vertical
Améliorer la distance de communication sur un terrain plat et dégagé
Antennes à gain inférieur :
Diffusez les signaux vers le haut et vers l’extérieur
Améliorer la couverture sur un terrain accidenté
Maintenir des liens plus stables lorsque l'altitude change
Étant donné que le terrain, les mouvements des véhicules et les obstacles varient, aucun gain d'antenne UHF ne fonctionne de manière optimale dans tous les environnements. Choisir le bon gain consiste à adapter le modèle de signal aux conditions réelles.
Les conceptions d'antennes UHF à gain élevé concentrent l'énergie dans un motif étroit et à faible angle. Cela les rend idéales pour les communications à longue portée lorsque les deux radios restent à des hauteurs similaires.
Idéal pour :
Autoroutes plates
Plaines ouvertes et déserts
Tourisme longue distance et conduite en convoi
Limites:
Performances réduites en terrain vallonné
Faible couverture dans les vallées ou changements d'altitude brusques
Ces antennes fonctionnent mieux lorsque le sol reste de niveau et que la communication en visibilité directe est cohérente. Ils sont moins indulgents lorsque les véhicules montent ou descendent des pentes.
Les antennes à gain moyen offrent un équilibre pratique entre distance et couverture verticale. Pour de nombreux utilisateurs, il s’agit de l’option d’antenne UHF la plus polyvalente.
Idéal pour :
Terrain mixte
Conduite en banlieue
Routes de campagne avec de légers dénivelés
Ils offrent une portée fiable sans sacrifier trop de propagation verticale du signal. En raison de cet équilibre, de nombreux conducteurs et utilisateurs de radio choisissent des antennes à gain moyen pour un usage quotidien.
Les antennes à faible gain ou à gain unitaire émettent des signaux selon un diagramme plus large et plus arrondi. Cela les rend particulièrement efficaces là où le terrain change rapidement.
Idéal pour :
Régions montagneuses
Sentiers forestiers
Vallées et environnements hors route
Applications marines et côtières
Pour les radios portables, une antenne de talkie-walkie portable utilise souvent un gain faible ou unitaire pour maintenir une communication stable quels que soient les mouvements du corps, les changements d'élévation ou les obstacles à proximité. Ces antennes donnent la priorité à une couverture constante sur une distance maximale.
La longueur de l'antenne fait souvent allusion au gain.
| Env. Longueur | Gain typique |
|---|---|
| ≤ 50 cm | -3 dBd |
| ~1 m | 0 dBd |
| ~2,5 m | 3 dBd |
| ≥ 5 mètres | 5 à 6+ dBd |
Les antennes plus longues offrent généralement un gain plus élevé.
Conception simple
Options flexibles disponibles
Commun sur les véhicules
Plusieurs éléments empilés
Gain plus élevé
Souvent recouvert de fibre de verre
Flexible gère mieux les pistes accidentées
Le rigide convient aux autoroutes et aux installations fixes
| Emplacement | Avantage | Inconvénient |
|---|---|---|
| Centre du toit | Meilleures performances | Acheminement des câbles |
| Pare-buffle | Installation facile | Hauteur inférieure |
| Montage arrière | Aspect épuré | Observation de véhicules |
La hauteur et la symétrie comptent plus que la commodité.
Les installations marines et fixes imposent des exigences uniques à une antenne UHF. Les bateaux sont rarement des plateformes stables. Le tangage et le roulis modifient constamment l'angle de l'antenne, ce qui affecte directement la façon dont les signaux sont transmis et reçus. Même de petits mouvements peuvent éloigner le diagramme de rayonnement de la direction prévue.
Les antennes à faible gain fonctionnent mieux dans ces conditions car leur modèle de signal plus large maintient la couverture malgré le mouvement. Ils aident à réduire les pertes de signal lorsque le navire se déplace à travers les vagues ou change de cap. Le montage sur mât et le montage en surface sont deux options efficaces, à condition que l'antenne reste aussi verticale que possible et dégagée des structures environnantes. Dans les installations fixes, la stabilité et un bon alignement comptent plus que le gain maximum.
Les systèmes de communication UHF utilisent une polarisation verticale, ce qui signifie que le champ électrique du signal est orienté verticalement. Pour de meilleures performances, les antennes d’émission et de réception doivent partager la même orientation.
Si une antenne UHF s'incline par rapport à la verticale, la force du signal diminue rapidement. Le son peut devenir déformé ou instable, en particulier lors de la communication avec des radios montées sur un véhicule ou une antenne de talkie-walkie portable à proximité. Même une antenne bien choisie perd en efficacité si elle n’est pas montée correctement. Garder l'antenne verticale garantit que la polarisation reste adaptée et que la communication reste fiable.
L'environnement physique autour d'une antenne a une forte influence sur ses performances. Les objets métalliques à proximité de l'antenne peuvent réfléchir ou absorber l'énergie radio, tandis que d'autres antennes et appareils électroniques peuvent introduire des interférences.
Pour réduire ces effets, montez l'antenne à un espacement adéquat des équipements à proximité. Garder au moins trois pieds de séparation permet d’éviter les interactions indésirables. Évitez de placer l'antenne parallèlement à de grandes surfaces métalliques, car cela pourrait déformer le modèle de signal. Le choix d'un emplacement de montage ouvert et épuré permet à l'antenne UHF de fonctionner comme prévu et améliore la compatibilité avec les antennes de talkie-walkie portables à proximité fonctionnant sur le même système.
Différents environnements imposent des exigences très différentes à une antenne UHF. Le terrain, les mouvements et les structures environnantes influencent tous le gain et le style d'antenne qui fonctionneront le mieux.
La conduite hors route implique des changements d'altitude constants, un sol inégal et des obstacles fréquents.
Fonctionnalités recommandées :
Antenne UHF à gain moyen ou faible pour une meilleure couverture verticale du signal
Conceptions de fouet flexibles pour réduire les dommages causés par les branches et les vibrations
Les antennes à faible gain aident à maintenir la communication lorsque les véhicules entrent et sortent des vallées ou franchissent des crêtes. Pour les déplacements en convoi sur des sentiers, une couverture constante est souvent plus importante que la portée maximale.
Les radios portables sont également courantes dans les scénarios tout-terrain. Une antenne de talkie-walkie portable avec un gain modeste fonctionne bien lorsque les utilisateurs quittent le véhicule et fonctionnent à pied, maintenant la communication stable malgré les mouvements et la position du corps.
Les environnements marins introduisent des mouvements constants et des angles d'antenne changeants en raison des vagues et du mouvement des navires.
Fonctionnalités recommandées :
Antenne UHF unitaire ou à faible gain pour des modèles de signaux larges et uniformes
Matériaux résistants à la corrosion pour l'exposition à l'eau salée
Une conception à gain inférieur permet de compenser le roulis et le tangage du bateau, garantissant ainsi que les signaux ne sont pas perdus lorsque l'antenne s'incline. Dans de nombreux cas, les antennes à gain unitaire fournissent des communications à courte et moyenne portée sur l'eau plus fiables que les alternatives à gain plus élevé.
Les radios portables équipées d'une antenne talkie-walkie portative sont fréquemment utilisées sur le pont ou dans les petites embarcations, où une couverture stable dans toutes les directions est essentielle.
Les environnements urbains présentent un défi différent, avec des bâtiments, des véhicules et des infrastructures provoquant des réflexions et un blocage des signaux.
Fonctionnalités recommandées :
Antenne UHF à gain moyen pour équilibrer la portée et la propagation verticale
Diagramme de rayonnement cohérent pour gérer les réflexions et les signaux à trajets multiples
Les antennes à gain moyen fonctionnent souvent mieux dans les villes car elles offrent une portée suffisante sans trop rétrécir le faisceau de signal. Cela permet de maintenir une communication plus claire lorsque les véhicules se déplacent entre les routes ouvertes et les zones denses.
La sélection de la bonne antenne UHF est un processus pratique qui fonctionne pour la plupart des utilisateurs lorsqu'il est suivi étape par étape.
Identifiez où vous conduisez ou opérez le plus souvent
Adaptez le gain de l'antenne au terrain dominant
Choisissez une longueur d'antenne appropriée en fonction de la hauteur et du dégagement du véhicule
Sélectionnez le meilleur point de montage pour un chemin de signal clair
Utilisez des câbles et des connecteurs de qualité pour minimiser la perte de signal
En suivant ces étapes, la plupart des utilisateurs peuvent établir une communication fiable sans trop compliquer leur configuration.
R : Une antenne UHF est principalement utilisée pour la communication bidirectionnelle de courte à moyenne portée dans les véhicules, les radios portables, les systèmes marins et les réseaux radio commerciaux.
R : Non, un gain plus élevé améliore la portée sur terrain plat mais peut réduire les performances sur terrain vallonné ou irrégulier.
R : Vous devez choisir le gain d'antenne en fonction de votre terrain dominant, comme un gain faible pour les montagnes et un gain plus élevé pour les autoroutes plates.
R : L'augmentation de la hauteur de l'antenne améliore la ligne de visée et réduit le blocage du signal, ce qui augmente directement la portée utilisable.
Choisir la bonne antenne UHF ne consiste pas à trouver le gain le plus élevé ou l'antenne la plus longue, mais à adapter les caractéristiques de l'antenne aux conditions de fonctionnement réelles. Le terrain, la hauteur de montage, l'orientation de l'antenne et les scénarios d'utilisation influencent tous les performances. En comprenant comment le gain façonne le modèle de signal et comment les facteurs environnementaux affectent la propagation UHF, les utilisateurs peuvent créer une configuration de communication offrant une couverture stable et une portée fiable.
