Une antenne yagi reste l’une des antennes directionnelles les plus efficaces et les plus largement adoptées dans les communications sans fil modernes. Sa structure mécanique simple, combinée à un gain direct élevé et à une excellente réjection du bruit, en fait un choix privilégié pour les liaisons longue distance exigeantes. Que vous déployiez un pont d'antennes WLAN extérieur à travers les bâtiments, amélioriez la connectivité rurale, augmentiez les performances UHF/VHF ou optimisiez la transmission de données IoT, la conception Yagi offre une solution fiable et scientifiquement prouvée.
Alors que les réseaux sans fil nécessitent de plus en plus une couverture stable, ciblée et résistante aux interférences, comprendre le fonctionnement d'une antenne Yagi et pourquoi les ingénieurs s'en servent est devenu plus important que jamais. Le guide suivant décrit les principes fondamentaux, les avantages, la structure interne, les applications réelles et les meilleures pratiques d'installation pour vous aider à optimiser les performances dans n'importe quel environnement extérieur.

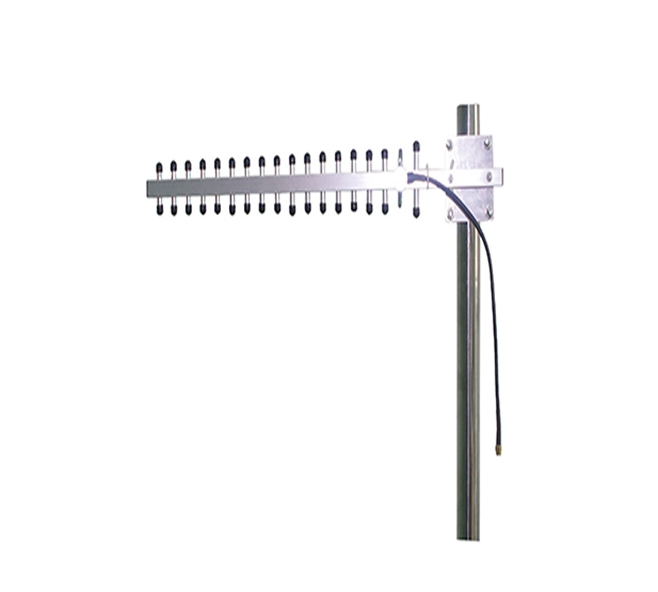

Une antenne Yagi , également appelée antenne Yagi-Uda, est une antenne directionnelle qui utilise plusieurs tiges métalliques disposées en ligne droite. Ces tiges interagissent pour concentrer les ondes radio en un seul faisceau puissant. Pour cette raison, un Yagi peut atteindre plus loin que les antennes dipôles ou omnidirectionnelles de même taille.
Les ingénieurs choisissent souvent les antennes Yagi pour :
Liaisons d'antenne WLAN extérieure longue portée
Systèmes VHF et UHF
Radio FM
Communication d'urgence
IoT et télémétrie
Configurations Internet rurales
Une antenne Yagi offre une quantité surprenante de performances dans une structure simple. Vous trouverez ci-dessous un aperçu des raisons pour lesquelles les ingénieurs RF l'utilisent si souvent.
| Fonctionnalité | Pourquoi c'est important |
|---|---|
| Gain élevé | Signal fort et concentré pour les liaisons longue distance |
| Faisceau directionnel | Réduit les interférences et augmente la portée |

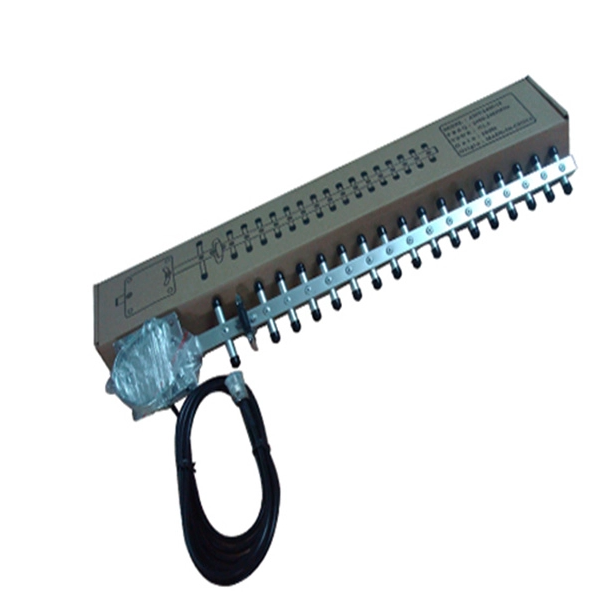

| Léger + compact | Montage facile sur poteau à l'extérieur |
| Faible coût | Moins cher que les antennes paraboliques ou les antennes panneaux |
| Large bande passante (modèles dipôles pliés) | Utile pour les applications VHF/UHF et WLAN |
| Facile à construire ou à mettre à l'échelle | Parfait pour le bricolage ou les conceptions aérospatiales professionnelles |
Le comportement directionnel d'une antenne Yagi la rend idéale pour une configuration d'antenne WLAN extérieure où vous avez besoin d'une communication point à point longue distance stable.
Une antenne Yagi fonctionne car chaque tige métallique joue un rôle spécifique.
Ces tiges, appelées « éléments », façonnent la façon dont les ondes radio se propagent et la puissance du faisceau final.
C'est le seul élément connecté à la ligne d'alimentation.
Généralement un dipôle demi-onde
Peut être un dipôle plié pour une bande passante plus large
Convertit l'énergie électrique en ondes électromagnétiques
Reçoit également les signaux revenant de l'air
Quand les gens parlent de « alimenter une antenne Yagi », ils parlent en réalité de nourrir cet élément entraîné.
Le réflecteur se trouve derrière l'élément entraîné.
Légèrement plus long que le dipôle
Pousse l’énergie vers l’avant
Réduit le rayonnement vers l’arrière
Améliore le rapport avant/arrière
Ce comportement réfléchissant est la raison pour laquelle l'antenne Yagi produit un faisceau avant puissant, parfait pour les liaisons d'antenne WLAN extérieures nécessitant une direction claire.
Les directeurs sont placés devant l'élément entraîné.
Chacun est plus court que le dipôle
Ils tirent l'énergie électromagnétique vers l'avant
Ajoutez plus de gain lorsque vous augmentez le nombre d'administrateurs
Plus de directeurs = largeur de faisceau plus étroite + gain plus élevé.
C'est pourquoi les longues antennes Yagi ressemblent à des lances avec de nombreuses tiges courtes pointant dans une direction.
Une antenne yagi peut paraître simple de l’extérieur – juste une ligne de tiges métalliques – mais à l’intérieur, de nombreuses activités physiques intelligentes se déroulent.
Sa performance vient du couplage mutuel , un phénomène où chaque élément affecte les autres par interaction électromagnétique. Cette interaction façonne le signal de sorte que l'antenne envoie ou reçoive de l'énergie dans une direction forte. C'est pourquoi les ingénieurs choisissent souvent un Yagi pour les systèmes d'antenne WLAN extérieurs longue distance où vous avez besoin de liaisons stables et ciblées.
Lorsque les ondes radio atteignent l'élément entraîné, l'élément commence à émettre de l'énergie en fonction de la fréquence provenant de l'émetteur. Mais ce qui rend un Yagi unique, c'est la manière dont le réflecteur et les réalisateurs réagissent à cette énergie. Ces éléments environnants ne se connectent pas à la ligne d'alimentation ; au lieu de cela, ils captent les courants induits de l’élément entraîné. Parce que chaque tige a une longueur légèrement différente, elle résonne différemment. Ces petites différences provoquent un changement de phase des ondes, soit en retard, soit en légère avance.
Voici la réaction en chaîne étendue qui explique comment l'antenne Yagi forme son puissant faisceau :
L'émetteur injecte de la puissance RF dans l'élément piloté, qui commence à rayonner dans toutes les directions comme un dipôle typique.
Le réflecteur, placé derrière l'élément entraîné, capte une partie de cette énergie, la retarde légèrement et la renvoie vers l'avant. Cela crée des interférences constructives vers l’avant et supprime le signal derrière l’antenne.
Les directeurs, assis devant, résonnent à une fréquence légèrement plus élevée et tirent l'énergie vers l'avant en produisant des courants qui rayonnent un peu plus tôt que l'élément entraîné.
À mesure que le signal interagit avec plusieurs directeurs, le lobe avant devient plus étroit, plus ciblé et plus fort.
Le résultat final est un faisceau propre et à gain élevé qui se propage beaucoup plus loin que l'énergie d'un simple dipôle.
L'ensemble de ce processus (pousser le réflecteur, tirer les directeurs et l'élément entraîné alimentant l'énergie) crée le modèle directionnel classique pour lequel une antenne yagi est connue. Dans les installations réelles, en particulier pour les configurations d'antennes WLAN extérieures entre des bâtiments ou sur des terrains ouverts, cette amplification directionnelle signifie une meilleure stabilité, moins de bruit et une communication longue distance plus fiable.
| Type d'antenne | Gain | de couverture | Meilleure utilisation |
|---|---|---|---|
| Antenne Yagi | Directionnel | Haut | Liaisons d'antenne WLAN extérieure longue distance, TV, radio |
| Dipôle | Large | Moyen | WiFi intérieur, communication de base |
| Omni | 360° | Faible | Hotspots, routeurs |
| Plat parabolique | Très étroit | Très élevé | Satellite, point à point professionnel |
| Antenne panneau | Semi-directionnel | Moyen-élevé | Ponts WLAN urbains |
Une antenne Yagi atteint le juste milieu entre coût, performances et facilité d’installation.

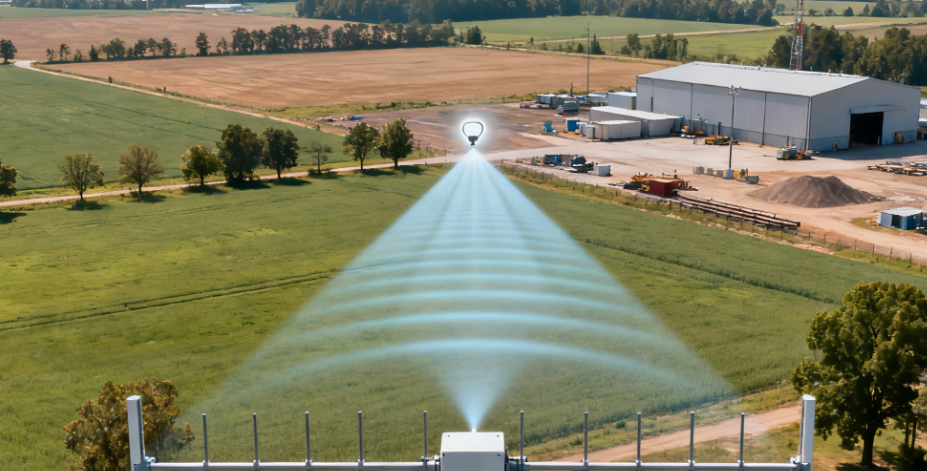

De nombreuses grandes propriétés (fermes, parcs industriels, ateliers et bâtiments isolés) souffrent d'un Wi-Fi faible car les points d'accès sont éloignés les uns des autres. Une antenne Yagi résout ce problème en envoyant un faisceau concentré vers l’autre extrémité de la liaison réseau. Étant donné que le signal ne se disperse pas comme une antenne omnidirectionnelle, les interférences diminuent et la stabilité de la connexion s'améliore. C'est pourquoi les installateurs choisissent souvent un Yagi pour les ponts d'antennes WLAN extérieurs longue distance, en particulier lorsque les arbres, les murs ou les cours d'équipement bloquent la plupart des signaux WiFi normaux.

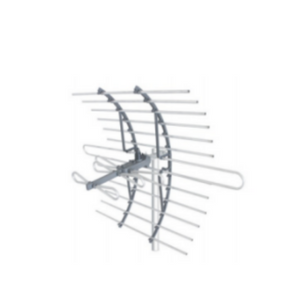

Les maisons situées dans des zones rurales ou montagneuses sont souvent confrontées à une réception TV faible, car les tours de diffusion sont situées à des kilomètres. Le faisceau avant étroit d’une antenne yagi agit comme un projecteur, capturant de faibles signaux qui s’estomperaient normalement. Cette capture ciblée aide les anciennes émissions analogiques et les systèmes de télévision numérique modernes à obtenir des images plus claires et moins de pertes. Même les installations légères sur le toit bénéficient de la conception Yagi car elle maintient une forte réception malgré le vent ou les changements météorologiques.
Les opérateurs de jambon aiment le contrôle et la portée qu'offrent les antennes Yagi. Qu'ils fonctionnent sur des bandes VHF, UHF ou spécialisées, un Yagi leur permet de pousser les signaux beaucoup plus loin en utilisant la même puissance d'émetteur. Le faisceau directionnel réduit le bruit de fond et aide les opérateurs à établir des contacts fiables lors des concours, des exercices d'urgence et des communications DX longue distance. De nombreux jambons font même pivoter leurs réseaux Yagi pour suivre les signaux à travers l'horizon.
Lorsque la communication ne peut tout simplement pas échouer, les performances fiables d'une antenne yagi deviennent inestimables. Les équipes de terrain les utilisent pour établir des liaisons point à point lors de catastrophes, permettant ainsi aux unités de commandement de rester connectées lorsque les tours de téléphonie cellulaire s'effondrent. Le personnel militaire compte également sur Yagis car il élimine les interférences, prend en charge des liaisons directionnelles sécurisées et fonctionne de manière cohérente dans des conditions météorologiques difficiles ou dans des environnements instables.
Les appareils IoT à faible consommation doivent parfois envoyer des données sur de longues distances, comme les capteurs environnementaux placés dans les forêts, les stations de surveillance agricole ou les compteurs de services publics le long d'infrastructures distantes. Un Yagi augmente la portée de ces petits émetteurs en dirigeant le signal dans une seule direction. Cette efficacité permet de prolonger la durée de vie de la batterie et garantit un transfert de données fiable là où les antennes omnidirectionnelles auraient du mal.
Un Yagi ne devine pas où se trouve la source de votre signal : il s'attend à ce que vous la pointiez du doigt. Les installateurs prennent généralement du temps pour aligner les directeurs vers l'emplacement cible, qu'il s'agisse d'un point d'accès WiFi, d'une station de base cellulaire ou d'une tour de diffusion distante. De petits ajustements peuvent faire de grandes différences de gain, en particulier pour les liaisons d'antenne WLAN extérieures qui s'étendent sur plusieurs centaines de mètres ou plus.
La hauteur réduit les obstacles tels que les bâtiments, les cultures, les arbres et même les véhicules stationnés. Plus le chemin est clair, plus le lien est fort. Le montage d'une antenne yagi sur un grand mât ou sur un toit permet au faisceau de se déplacer plus loin sans rebondir sur le sol ou les structures à proximité.
Les signaux s'affaiblissent à mesure qu'ils transitent par le câble. Le câble coaxial à faible perte préserve l'avantage de gain élevé de l'antenne et maintient la stabilité de votre système d'antenne WLAN extérieur. Les installateurs choisissent souvent des câbles coaxiaux plus épais ou des longueurs de câble plus courtes afin que les performances du Yagi ne soient pas gaspillées avant même que le signal n'atteigne l'équipement.
Les hangars métalliques, les clôtures, les unités de climatisation ou les poutres en acier peuvent déformer le diagramme de rayonnement de l'antenne. Lorsqu'une antenne Yagi est placée trop près de surfaces conductrices, le faisceau se propage de manière imprévisible ou perd de sa force. Garder plusieurs pieds d’espace libre permet de maintenir le gain vers l’avant conçu.
La pluie et l'humidité ne semblent pas nocives, mais elles peuvent progressivement désaccorder les connecteurs et affecter l'impédance aux hautes fréquences. Envelopper les joints exposés, sceller les connexions coaxiales et utiliser du matériel résistant à la corrosion prolonge la durée de vie du Yagi et de votre installation d'antenne WLAN extérieure. Une bonne étanchéité empêche également les chutes intermittentes qui déroutent souvent les utilisateurs.
R : Une antenne yagi est principalement utilisée pour la communication directionnelle longue distance, y compris les liaisons d'antenne WLAN extérieures, la réception TV, la radio amateur, la télémétrie et la surveillance à distance.
R : Oui, une Yagi offre un gain plus élevé et un faisceau focalisé, ce qui la rend beaucoup plus efficace pour les communications point à point à longue portée qu'une antenne omnidirectionnelle.
R : La portée dépend de la puissance, de l'alignement et de l'environnement, mais de nombreuses antennes Yagi correctement installées peuvent atteindre plusieurs kilomètres, en particulier dans les configurations d'antennes WLAN extérieures avec une ligne de vue dégagée.
R : Oui, il concentre la majeure partie du signal dans une seule direction vers l’avant, ce qui réduit les interférences et améliore la qualité de la liaison.
R : Orientez les directeurs (les éléments les plus courts) vers la source du signal, comme un point d'accès WiFi, une tour de téléphonie cellulaire, une tour de télévision ou un autre bâtiment dans un pont WLAN.
Une antenne yagi peut paraître mécaniquement simple, mais ses performances reposent sur un comportement électromagnétique précis et un contrôle intelligent de l’énergie directionnelle. Des projets d'antennes WLAN extérieures aux communications d'urgence, en passant par les réseaux de capteurs à distance et la réception TV dans des environnements difficiles, sa capacité à fournir une connectivité stable, longue portée et à gain élevé continue d'en faire l'un des types d'antennes les plus fiables au monde. Avec une installation, un alignement et une protection contre les intempéries appropriés, un Yagi peut améliorer considérablement la qualité des liaisons tout en gardant les coûts sous contrôle.
Si vous recherchez des antennes Yagi conçues par des professionnels, des solutions d'antennes WLAN extérieures ou du matériel de communication RF personnalisé, Zhengzhou LEHENG Electronic Technology Co., Ltd. propose des produits hautes performances conçus pour la fiabilité et la durabilité réelle. Avec de solides capacités de R&D et une fabrication avancée, LEHENG fournit des systèmes d'antennes qui offrent un gain, une stabilité et des performances longue distance exceptionnels dans les projets de réseaux industriels, commerciaux et extérieurs.
