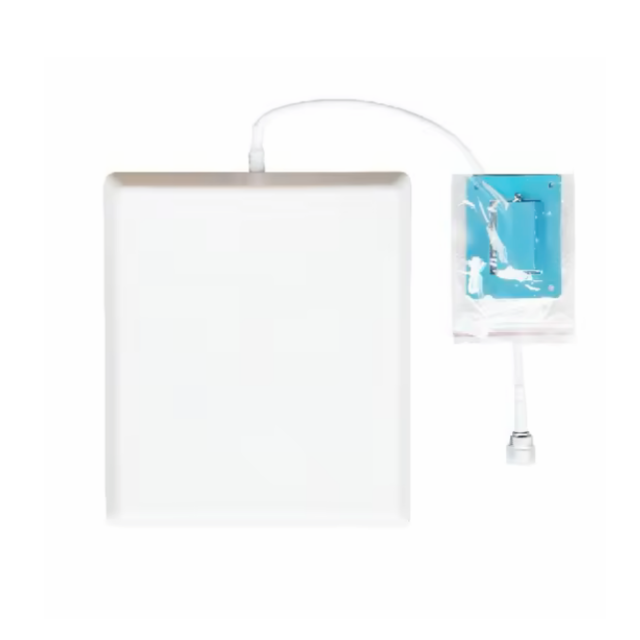

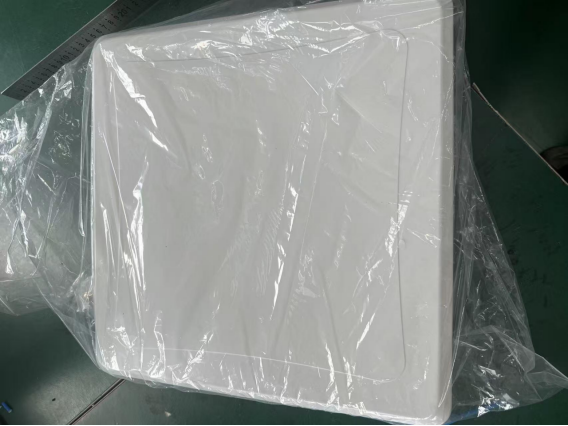

Connecteur N-femelle Antenne panneau VHF haute puissance 100W GL04108

Présentation du produit

1. Gestion de la puissance de niveau militaire

Puissance d'entrée ultra-élevée de 100 W (moyenne de l'industrie 50 W) avec conversion d'énergie efficace à ≤ 2,5 VSWR, adaptée aux répéteurs/stations de base haute puissance.

2. Couverture directionnelle précise

• Largeur de faisceau horizontale de 65° + largeur de faisceau verticale de 45°

• Un gain de 3 ± 1 dBi concentre efficacement l'énergie du signal, pénétrant les bâtiments et la brousse

3. Conception industrielle

Plaque de base en aluminium renforcé de 400 × 400 × 35 mm (dissipation thermique et résistance à la déformation)

Le revêtement anticorrosion léger et mat de 2,5 kg réduit les exigences de charge de la tour

4. Compatibilité large bande

Couvrant toute la bande de fréquences 132-174 MHz, il prend parfaitement en charge :

▸ Tronc Numérique Incendie de Sécurité Publique (PDT/DMR)

▸ Communications maritimes VHF (CH16 International Distress Channel)

▸ Système de répartition ferroviaire GSM-R

5. Configuration prête à l'emploi

Connecteur femelle standard de type N, se connecte parfaitement à l'équipement de la station de base

Scénarios d'application

Centre de commandement d'urgence : Station de base de communication des véhicules de commandement des pompiers et de la sécurité publique

Système de communication de la mine : liaisons de relais souterraines vers la surface

Tour de contrôle portuaire : centre de communication navire-terre

Réseau de prévention des incendies de forêt : communication longue distance entre les tours de guet

Gares de base ferroviaires : répartition des trains et surveillance de la sécurité

FAQ

Q : Le produit prend-il en charge la connexion duplexeur ?

R : Le connecteur femelle standard de type N permet une connexion directe à un duplexeur (un modèle de haute qualité avec un VSWR ≤ 1,5 est requis).

Q : L'alimentation 100 W nécessite-t-elle une dissipation thermique ?

R : Le châssis en aluminium assure une dissipation naturelle de la chaleur. Une hotte de ventilation est recommandée pour un fonctionnement continu à pleine puissance (puissance réduite à 80 W lorsque la température ambiante dépasse 40°C).

Q : Un faisceau vertical de 45° peut-il atteindre des bâtiments à plusieurs étages ?

R : Convient pour une couverture horizontale. Pour les immeubles de grande hauteur, l'angle d'inclinaison doit être ajusté (un support réglable de ± 15° est recommandé).

Q : Quel est le gain à la limite de la bande 174 MHz ? R : La fluctuation du gain est ≤ ±1 dBi sur toute la bande de fréquences (≥2 dBi mesuré à 132/174 MHz), atteignant un pic de 3 dBi à 150 MHz dans la bande centrale.

Q : Quel est l’indice de résistance au vent ?

R : Les données sur la charge de vent ne sont pas répertoriées, mais elles sont mesurées pour résister à des vitesses de vent de 35 m/s (dans des conditions d'installation renforcées). Le retrait est recommandé dans les zones sujettes aux ouragans.

Q6 : Peut-il être utilisé dans la bande UHF 400-470 MHz ?

→ Optimisé uniquement pour la bande 132-174 MHz. Le VSWR dans la bande UHF est >3,0 et l'efficacité chute de plus de 50 %.

Q7 : Quelle est la solution d’étanchéité pour l’interface de type N ?

→ Un kit d'étanchéité n'est pas inclus. Une protection contre la pluie de type N (filetée) classée IP67 doit être achetée séparément, ou trois couches de ruban résistant aux UV doivent être appliquées.

Q : Peut-il être fixé au mur ?

R : La plaque de base comporte 4 trous de montage de Φ8 mm préinstallés pour le montage sur poteau/mur. (Des boulons en acier inoxydable M6 fournis par l'utilisateur sont requis.)
