GL-DY7027H3
Asialeren
8517710000
100 pièces
accepté
10000pc/jour
| Quantité: | |
|---|---|
Spécifications électriques | ||
Gamme de fréquences-MHz | 698-960 | 1710-2700 |
VSWR-dBi | ≤1,8 | ≤1,5 |
Gagner | 2.5 | 3.5 |
Largeur du faisceau horizontal | 360° | 360° |
Largeur du faisceau vertical | 65° | 55° |
Polarisation | Horizontal | |
Intermodulation IM3 (2x33dBm)- dBc | ≤-150 | |
Impédance d'entrée-Ω | 50 | |
Puissance d'entrée maximale-W | 50 | |
Protection contre la foudre | Terre CC | |
Spécifications mécaniques | ||
Type de connecteur d'entrée | NK | |
Dimensions-mm | Ø218×40 | |
Poids de l'antenne-KGS | 0.4 | |
Matériau de l'élément rayonnant | IA | |
Matériau du radôme | ABS | |
Couleur du radôme | Blanc | |
Température de fonctionnement | -40°C à +65°C | |

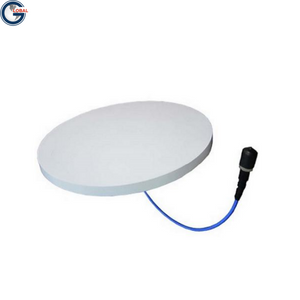

| Critères de comparaison | GL-DY7027H3 | GL-DY7060H3 |
| Gamme de fréquences | 698-960 MHz, 1 710-2 700 MHz | 617-960 MHz, 1 350-1 550 MHz, 1 710-2 700 MHz, 3 400-3 800 MHz, 4 900-7 125 MHz |
| Gagner | 2,5 dBi (698-960 MHz), 3,5 dBi (1 710-2 700 MHz) | 2,0 dBi à 6,0 dBi |
| Largeur du faisceau vertical | 65° (698-960 MHz), 55° (1 710-2 700 MHz) | 65° à 45° |
| Intermodulation (IM3) | ≤-150dBc (2×33dBm) | ≤-150dBc (2×43dBm) |
Présentation du produit

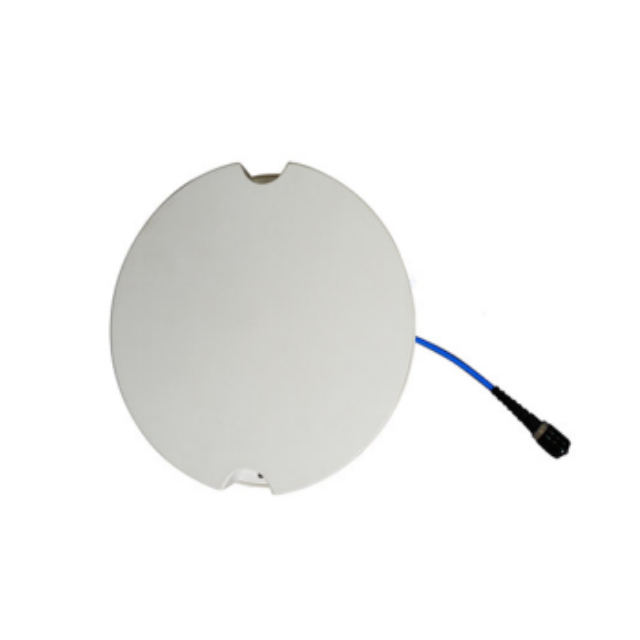

Conception légère et compacte : le GL-DY7027H3 est léger et de petite taille, ce qui le rend facile à installer au plafond sans ajouter de poids important ni prendre beaucoup de place. Cette conception est idéale pour les environnements intérieurs où l’espace peut être limité, comme les bureaux, les centres commerciaux et les hôtels.
Performances à large bande : fonctionnant sur les bandes de fréquences de 698 à 960 MHz et de 1 710 à 2 700 MHz, il offre une fonctionnalité à large bande. Cela lui permet de prendre en charge plusieurs systèmes sans fil, notamment 2G, 3G, 4G et certaines applications WLAN, offrant ainsi une connectivité polyvalente dans les environnements intérieurs.
Bon gain de signal : avec un gain de 2,5 dBi dans la bande 698-960 MHz et de 3,5 dBi dans la bande 1710-2700 MHz, l'antenne augmente efficacement la force du signal. Il permet d'étendre la zone de couverture dans l'espace intérieur, en réduisant les zones mortes du signal et en garantissant une connexion plus stable pour les appareils sans fil.
Radôme ABS anti-ultraviolet : l'antenne est dotée d'un radôme ABS anti-ultraviolet, qui protège les composants internes des dommages causés par les UV. Ceci est important pour les applications intérieures où l'antenne peut être exposée à la lumière du soleil à travers des fenêtres ou d'autres sources. Le radôme offre également un certain niveau de protection contre la poussière et les impacts mineurs.
Largeur de faisceau horizontale à 360° : la largeur de faisceau horizontale à 360° garantit une couverture complète dans toutes les directions horizontales. Ceci est bénéfique pour les systèmes d'antennes distribuées en intérieur, car il peut répartir uniformément le signal autour de la zone d'installation, atteignant les appareils sans fil quelle que soit leur position dans la pièce.
Scénarios d'application
Immeubles de bureaux : améliore la couverture cellulaire et Wi-Fi dans les espaces de travail ouverts.
Hôtels et centres commerciaux : fournit une connectivité cohérente pour les clients et les appareils IoT (par exemple, CVC intelligent, systèmes de sécurité).
Hôpitaux : prend en charge les systèmes de communication critiques et les équipements médicaux IoT.
Parking souterrain : assure une pénétration fiable du signal pour les appels d’urgence ou le suivi des véhicules.
FAQ
Q : Cette antenne est-elle adaptée aux réseaux 5G ?
R : Oui, il couvre 1 710-2 700 MHz, y compris les bandes clés 5G inférieures à 6 GHz.
Q : Peut-il être utilisé à l’extérieur ?
R : Non, il est conçu pour une utilisation en intérieur. Le radôme ABS manque d’étanchéité totale.
Q : Quel est l’angle de couverture vertical ?
A : 65° (698-960 MHz) et 55° (1 710-2 700 MHz), idéal pour la distribution de signaux sur plusieurs étages.
Q : Est-ce que cela nécessite un plan de masse ?
R : Non, la conception omnidirectionnelle assure une couverture sans mise à la terre supplémentaire.
Q : Le connecteur NK est-il compatible avec les câbles standards ?
R : Oui, il fonctionne avec des connecteurs standard de type N pour une intégration facile.
