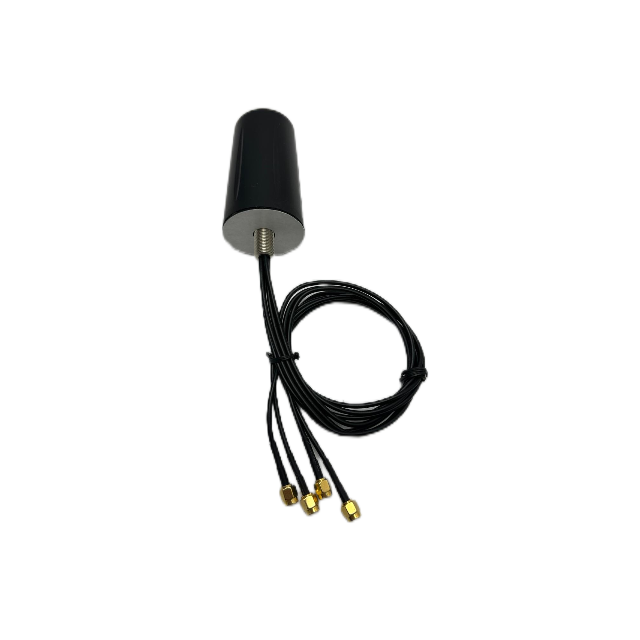

Connecteur SMA multibande à gain élevé, antenne combinée 4 en 1 GL009C-4

Présentation du produit

1. Compatibilité multibande : la GL009C – 4 est une antenne combo qui couvre plusieurs bandes de fréquences, y compris GNSS (L1 : 1559 - 1609, L5 : 1166 - 1187), LTE (796 - 960/1710 - 2700) et WIFI (2400 - 2483,5 MHz). Cette fonctionnalité multibande le rend adapté à une large gamme d'applications, permettant une communication transparente entre différents systèmes sans fil.

2. Faible VSWR : avec un VSWR ≤1,5 ​​pour GNSS et ≤2,0 pour les bandes LTE et WIFI, l'antenne assure un transfert de puissance efficace. Un faible VSWR réduit la réflexion du signal, ce qui est crucial pour maintenir une connexion stable et une transmission fiable du signal sur toutes les bandes de fréquences prises en charge.

3. Gain décent : il offre un gain de 2,0 dBic (Zenith) pour GNSS et de 2,0 à 3,0 dBi pour les bandes LTE et WIFI. Le gain contribue à renforcer les signaux faibles, améliorant ainsi les performances globales des systèmes de communication sans fil auxquels il est intégré.

4. Protection fiable et durabilité : dotée d'un indice de protection IP65 - IP67 (à l'exclusion de la sortie de câble), l'antenne peut résister à la pénétration de poussière et d'eau. De plus, il peut supporter des vibrations de 10 à 55 MHz avec une amplitude de 1,5 mm pendant 2 heures, ce qui le rend adapté à une utilisation dans des environnements difficiles.

5. Installation et connexion pratiques : le GL009C – 4 est livré avec 4 câbles RG174 – 1 m et 4 connecteurs mâles SMA, ce qui facilite la connexion à divers appareils. Sa méthode d'installation à vis offre une option de montage stable et sécurisée pour différentes configurations.

Dessin dimensionnel

Scénarios d'application

• Véhicules : suivi GPS et transmission de données en temps réel pour les flottes.

• Drones : positionnement GNSS fiable et connectivité LTE pour la cartographie aérienne.

• IoT industriel : Réseaux de capteurs dans les usines ou les sites distants nécessitant une double sauvegarde LTE.

• Routeurs extérieurs : couverture WiFi et LTE améliorée pour les systèmes de communication hors réseau.

FAQ

Q : Cette antenne est-elle compatible avec les réseaux 4G ?
R : Oui, il prend en charge les bandes LTE 796-960 MHz et 1 710-2 700 MHz pour une connectivité 4G mondiale.

Q : Peut-il résister à de fortes pluies ?
R : L'indice IP65-IP67 assure une protection contre la poussière et les jets d'eau, mais la sortie du câble est exclue.

Q : Quels appareils utilisent des connecteurs SMA ?
R : Courant dans les routeurs, les modems et les trackers GPS. Comprend 4 connecteurs mâles SMA pour un câblage flexible.

Q : Nécessite-t-il une alimentation externe ?
R : Non, il fonctionne sur 2,2-5 V CC avec une faible consommation de courant (5-15 mA).

Q : Le gain du GNSS LNA est-il réglable ?
R : Non, le gain du LNA est fixé à 28 ± 2 dB pour une amplification optimale du signal.

Q : Comment installer l'antenne ?
R : Utilisez le mécanisme de montage à vis sur des surfaces planes (par exemple, toits de véhicules ou panneaux d'équipement).

Q : Quelle est la longueur du câble ?
R : Comprend des câbles RG174 de 1 mètre pour un routage facile.

Q : Est-il compatible avec les réseaux 5G ?
R : Non, il est conçu pour les applications LTE, GNSS et WiFi (2,4 GHz).
