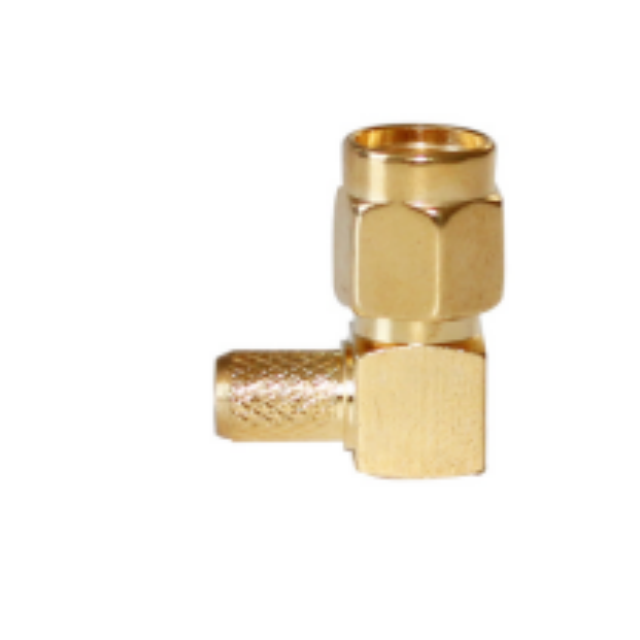

GL-SMAC1
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Gamme de fréquences (GHz) | 11 |
Impédance (ohm) | 50 |
VSWR | 1.15 |
Tension d'essai (max) | 2500 V |
PIM (3ème commande ) | ≤-160 dBc à 2 x 20 W |
Cycles d'accouplement | ≥ 500 |
Couple d'accouplement | Max 1,7 Nm |
Couple d'accouplement recommandé | 0,7-1,1 NM |
Plage de température | -55℃-+155℃ |
Contact extérieur | Placage en laiton CuSnZn |
Contacter le centre | Placage Ag en Laiton |
Groupe de câbles | N / A |
Placage | C uSnZn |
Longueur (mm) | Ф 7,8*17,1*13,5 |
Présentation du produit
1. Impédance standard de 50 Ω, adaptée aux exigences de transmission du signal des systèmes RF grand public.
2. Prend en charge la transmission haute fréquence DC à 18 GHz, avec des performances de câble semi-rigide plus stables et une faible perte de signal.
3. La conception miniaturisée permet d'économiser de l'espace d'installation.
4. L'entraxe minimum entre les interfaces adjacentes est relativement faible, permettant une intégration haute densité et augmentant le nombre de ports de périphériques.
5. Il comporte un boîtier en laiton nickelé, léger et durable.
Scénarios d'application
1. Équipement de communication 5G : Applicable aux modules RF de station de base 5G, aux extrémités avant à ondes millimétriques et aux unités de liaison micro-ondes.
2. Instruments de test et de mesure : compatibles avec les analyseurs de spectre, les analyseurs de réseau, les générateurs de signaux multicanaux et autres équipements.
3. Domaine aérospatial : utilisé pour les terminaux de communication par satellite, les systèmes radar et les équipements de contre-mesures électroniques.
4. Internet des objets industriel : il peut être utilisé pour les capteurs haute fréquence, les systèmes RFID et les passerelles sans fil industrielles.
FAQ
Q : Quelle est l'impédance de ce connecteur SMA RF ?
R : Il présente une impédance standard de 50 Ω, parfaitement adaptée aux systèmes de radiofréquence grand public.
Q : Quelle est la fréquence de fonctionnement maximale du connecteur ?
R : Il prend en charge jusqu'à 18 GHz lorsqu'il est utilisé avec un câblage semi-rigide, répondant ainsi aux besoins haute fréquence.
Q : Combien de fois ce connecteur peut-il être accouplé et déconnecté ?
R : Il prend en charge ≥500 cycles d'accouplement, garantissant une utilisation fiable à long terme dans des scénarios de connexion fréquente.
Q : Quelle est la plage de température de fonctionnement de ce connecteur SMA ?
R : Il fonctionne de manière stable entre -55°C et +155°C, adapté aux applications environnementales difficiles.
Q : Quelle est la tension de test maximale que ce connecteur peut supporter ?
R : Il peut supporter une tension d’essai allant jusqu’à 2 500 V, répondant aux exigences de sécurité et d’isolation.
