GL-SMAC2
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Gamme de fréquences (GHz) | 6 |
Impédance (ohm) | 50 |
VSWR | 1.10 |
Tension d'essai (max) | 2500 V |
PIM (3ème commande ) | ≤-160 dBc à 2 x 20 W |
Cycles d'accouplement | ≥ 500 |
Couple d'accouplement | Max 1,7 Nm |
Couple d'accouplement recommandé | 0,7-1,1 NM |
Plage de température | -55℃-+155℃ |
Contact extérieur | Placage en laiton CuSnZn |
Contacter le centre | Placage Ag en Laiton |
Groupe de câbles | N / A |
Placage | C uSnZn |
Longueur (mm) | Ф 7,8*12,9*3,5 |

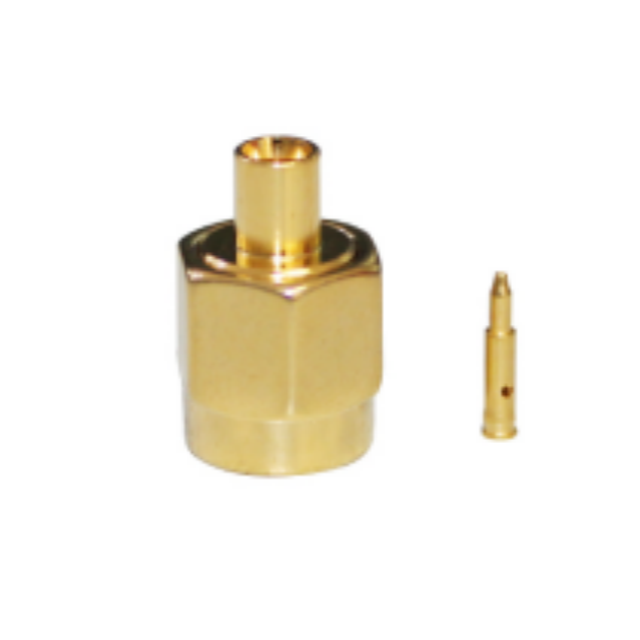

Présentation du produit
1. Impédance standard de 50 Ω, adaptée aux exigences de transmission du signal des systèmes RF grand public.
2. Couvre la plage de fréquences de 0 à 6 GHz avec VSWR ≤ 1,10, offrant une intégrité de signal élevée pour les applications RF générales.
3. Le contact extérieur et le contact central améliorent la conductivité, la résistance à la corrosion et la durabilité.
4. La taille compacte permet d'économiser de l'espace d'installation, adapté aux équipements avec des configurations de ports denses.
5. Prend en charge ≥ 500 cycles d'accouplement et un couple d'accouplement recommandé de 0,7 à 1,1 Nm, garantissant une connexion fiable à long terme
Scénarios d'application
1. Appareils de communication sans fil : compatibles avec les routeurs 4G/LTE, les stations de base à petites cellules et les points d'accès sans fil.
2. Electronique grand public : convient aux capteurs IoT, aux modules RF pour maison intelligente et aux appareils sans fil portables.
3. Électronique automobile : convient aux systèmes d'infodivertissement embarqués, à la surveillance de la pression des pneus (TPMS) et aux récepteurs RF de voiture.
4. Systèmes de contrôle industriels : utilisés dans les passerelles sans fil industrielles, les émetteurs de données RF et les équipements de surveillance à distance.
FAQ
Q : Quelle est l'impédance de ce connecteur SMA RF ?
R : Il présente une impédance standard de 50 Ω, parfaitement adaptée aux systèmes de radiofréquence grand public.
Q : Quelle est la fréquence de fonctionnement maximale du connecteur ?
R : Il prend en charge jusqu'à 6 GHz lorsqu'il est utilisé avec un câblage semi-rigide, répondant ainsi aux besoins haute fréquence.
Q : Combien de fois ce connecteur peut-il être accouplé et déconnecté ?
R : Il prend en charge ≥500 cycles d'accouplement, garantissant une utilisation fiable à long terme dans des scénarios de connexion fréquente.
Q : Quelle est la plage de température de fonctionnement de ce connecteur SMA ?
R : Il fonctionne de manière stable entre -55°C et +155°C, adapté aux applications environnementales difficiles.
Q : Quelle est la tension de test maximale que ce connecteur peut supporter ?
R : Il peut supporter une tension d’essai allant jusqu’à 2 500 V, répondant aux exigences de sécurité et d’isolation.
