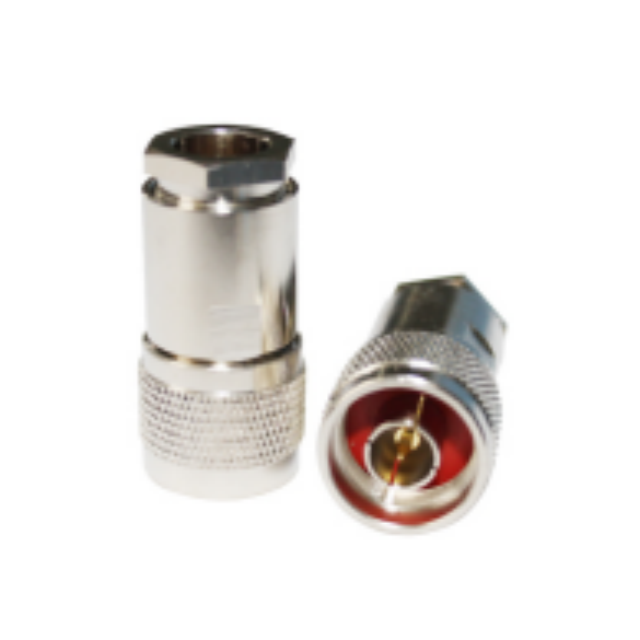

GL-NJ7D
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Gamme de fréquences (GHz) | 10 |
Impédance (ohm) | 50 |
VSWR | 1.10 |
Tension d'essai (max) | 2500 V |
PIM (3ème commande ) | ≤-160 dBc à 2 x 20 W |
Cycles d'accouplement | ≥ 500 |
Couple d'accouplement | Max 1,7 Nm |
Couple d'accouplement recommandé | 0,7-1,1 NM |
Plage de température | -55℃-+155℃ |
Contact extérieur | Placage en laiton CuSnZn |
Contacter le centre | Placage Ag en Laiton |
Groupe de câbles | N / A |
Placage | C uSnZn |
Longueur (mm) | Ф20*35,5*10,6 |
1. Comprend une bande passante de fréquence de 10 GHz et une impédance standard de 50 Ω, réalisant une transmission de signal haute fréquence transparente et haute fidélité.
2. Équipé d'un VSWR ultra-faible (1.10) et d'un PIM de 3ème ordre ≤-160dBc @ 2x20W, supprimant efficacement la distorsion du signal et les interférences croisées.
3. Sélection de matériaux haut de gamme : contact extérieur avec placage en laiton CuSnZn et contact central avec placage en laiton Ag, garantissant une forte conductivité et une anticorrosion à long terme.
4. Possède ≥500 cycles d'accouplement, associés à un couple d'accouplement recommandé de 0,7 à 1,1 Nm (max 1,7 Nm) pour une connexion stable dans des scénarios d'utilisation fréquente.
5. Excelle dans l'adaptabilité aux environnements extrêmes, résistant à une plage de température de -55 ℃ à + 155 ℃ et à une tension de test maximale de 2 500 V pour une fiabilité industrielle.
Scénarios d'application
1. Stations de base macro 5G et systèmes de liaison télécom pour le relais et la transmission de signaux à grande vitesse.
2. Équipement de communication micro-ondes nécessitant des connexions de signal stables dans la bande 10 GHz dans des conditions extérieures difficiles.
3. Bancs de tests électroniques de précision (analyseurs de spectre, analyseurs de réseaux vectoriels) pour une mesure précise du signal.
4. Appareils de communication militaires navals et aéroportés fonctionnant dans des environnements à températures extrêmes et à haute tension.
5. Infrastructure IoT industrielle et modules de communication sans fil d'usine intelligente nécessitant des liaisons de signaux anti-interférences.
FAQ
Q : Quelle plage de fréquences le connecteur GL-NJ7D prend-il en charge ?
R : Il couvre une plage de fréquences jusqu'à 10 GHz, parfaite pour les applications haute fréquence hautes performances.
Q : Qu'est-ce qui distingue ce connecteur de type N en termes de qualité de signal ?
R : Avec VSWR 1,10 et ≤-160 dBc PIM, il minimise la perte de signal et les interférences pour une transmission claire.
Q : Quelle est la durabilité du GL-NJ7D lors de connexions répétées ?
R : Il prend en charge ≥500 cycles d'accouplement, maintenant des performances fiables même avec des branchements et débranchements fréquents.
Q : Quel couple doit être utilisé lors de l'installation de ce connecteur ?
R : Le couple d'accouplement recommandé est de 0,7 à 1,1 Nm, avec une limite maximale de 1,7 Nm pour une installation sécurisée.
Q : Le GL-NJ7D est-il adapté à une utilisation industrielle en extérieur ?
R : Oui, sa tolérance de température de -55 ℃ à +155 ℃ et sa résistance à la tension de 2 500 V le rendent idéal pour les environnements industriels extérieurs difficiles.
Q : Quels matériaux de placage sont utilisés pour les contacts du connecteur ?
R : Le contact extérieur utilise un placage en laiton CuSnZn et le contact central utilise un placage en laiton Ag pour garantir une conductivité optimale.
