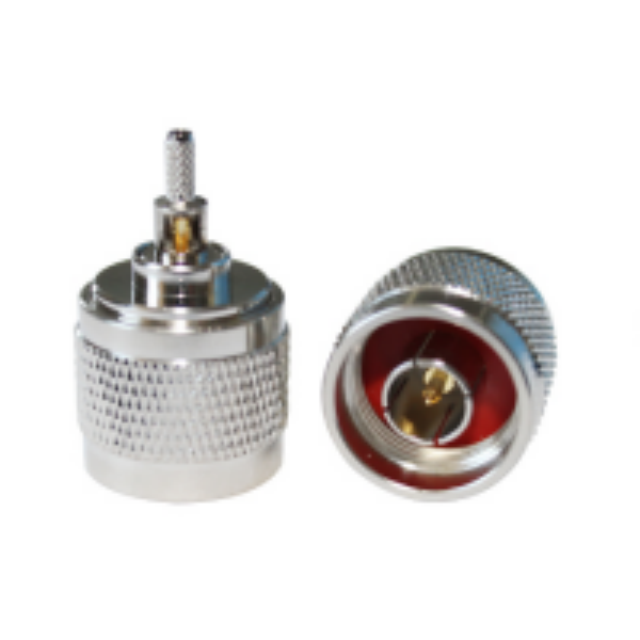

GL-NCJ1.5
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Gamme de fréquences (GHz) | 10 |
Impédance (ohm) | 50 |
VSWR | 1.10 |
Tension d'essai (max) | 2500 V |
PIM (3ème commande ) | ≤-160 dBc à 2 x 20 W |
Cycles d'accouplement | ≥ 500 |
Couple d'accouplement | Max 1,7 Nm |
Couple d'accouplement recommandé | 0,7-1,1 NM |
Plage de température | -55℃-+155℃ |
Contact extérieur | Placage en laiton CuSnZn |
Contacter le centre | Placage Ag en Laiton |
Groupe de câbles | N / A |
Placage | C uSnZn |
Longueur (mm) | Ф20*31,8*4,8 |
Présentation du produit
1. Fonctionne à une fréquence de 10 GHz avec une impédance standard de 50 Ω, garantissant une transmission de signal haute fréquence à grande vitesse et compatible.
2. Possède un VSWR ultra-faible (1,10) et un PIM de 3ème ordre ≤-160 dBc à 2 x 20 W, réduisant efficacement la réflexion et les interférences du signal.
3. Structure durable : contact extérieur avec placage en laiton CuSnZn et contact central avec placage en laiton Ag pour une excellente conductivité et résistance à la corrosion.
4. Prend en charge ≥500 cycles d'accouplement, avec un couple d'accouplement recommandé de 0,7 à 1,1 Nm (max 1,7 Nm) pour une utilisation répétée fiable.
5. Résiste aux températures extrêmes (-55 ℃ à + 155 ℃) et à une tension de test maximale de 2 500 V, s'adaptant aux environnements industriels et extérieurs difficiles.
Scénarios d'application
1. Stations de base 5G et réseaux de télécommunications à grande échelle pour la transmission et la réception de signaux haute fréquence.
2. Systèmes de communication par satellite et radar nécessitant de faibles interférences et une connectivité stable.
3. Équipements de test industriels (analyseurs de réseaux, générateurs de signaux) pour des mesures haute fréquence précises.
4. Électronique aérospatiale et militaire fonctionnant dans des conditions extrêmes de température et de haute tension.
5. Appareils de communication sans fil extérieurs (stations de base Wi-Fi, passerelles IoT) nécessitant des connexions de signal durables.
FAQ
Q : Quelle est la plage de fréquences du connecteur GL-NCJ1.5 ?
R : Il prend en charge une plage de fréquences allant jusqu’à 10 GHz, adaptée aux applications haute fréquence.
Q : Quelle est la valeur VSWR de ce connecteur de type N ?
R : Le VSWR est de 1,10, garantissant une transmission efficace du signal avec une perte minimale.
Q : Combien de cycles d’accouplement le connecteur peut-il supporter ?
R : Il prend en charge ≥500 cycles d'accouplement, offrant une fiabilité à long terme lors de connexions-déconnexions répétées.
Q : Quel est le couple d’accouplement recommandé pour l’installation ?
R : Le couple recommandé est de 0,7 à 1,1 Nm (max 1,7 Nm) pour garantir une connexion sécurisée.
Q : Ce connecteur peut-il fonctionner dans des environnements à températures extrêmes ?
R : Oui, il fonctionne de -55 ℃ à +155 ℃, s'adaptant aux scénarios industriels, aérospatiaux et extérieurs difficiles.
Q : Quels matériaux sont utilisés pour les contacts du connecteur ?
A : Contact extérieur : Laiton avec placage CuSnZn ; Contact central : Laiton avec placage Ag pour une conductivité supérieure.
