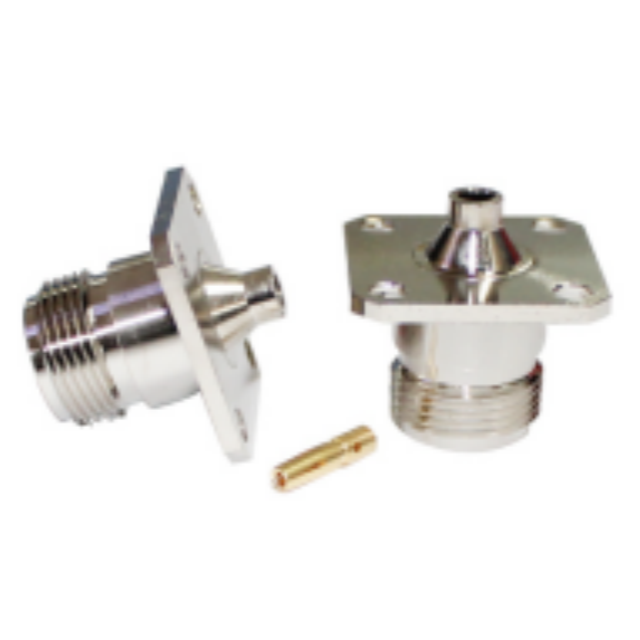

GL-NKFB3
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Gamme de fréquences (GHz) | 9 |
Impédance (ohm) | 50 |
VSWR | 1.10 |
Tension d'essai (max) | 2500 V |
PIM (3ème commande ) | ≤-160 dBc à 2 x 20 W |
Cycles d'accouplement | ≥ 500 |
Couple d'accouplement | Max 1,7 Nm |
Couple d'accouplement recommandé | 0,7-1,1 NM |
Plage de température | -55℃-+155℃ |
Contact extérieur | Placage en laiton CuSnZn |
Contacter le centre | Placage Ag en Laiton |
Groupe de câbles | N / A |
Placage | C uSnZn |
Longueur (mm) | Ф 13,5*25,3*5,5 |
1. Couvre la bande de fréquence de 9 GHz avec une impédance standard de 50 Ω, permettant une transmission de signal fluide et de haute qualité dans des scénarios de fréquence moyenne à haute.
2. Intègre un VSWR ultra-faible (1.10) et un PIM de 3ème ordre ≤-160dBc @ 2x20W, réduisant efficacement la réflexion du signal et les interférences mutuelles.
3. Structure de haute qualité : contact extérieur avec placage en laiton CuSnZn et contact central avec placage en laiton Ag, assurant une excellente conductivité et résistance à la corrosion.
4. Prend en charge ≥500 cycles d'accouplement, avec un couple d'accouplement recommandé de 0,7 à 1,1 Nm (max 1,7 Nm) pour des performances fiables dans les scénarios de connexion fréquents.
5. Excelle dans l'adaptabilité aux environnements difficiles, résistant à des températures extrêmes (-55 ℃ à + 155 ℃) et à une tension de test maximale de 2 500 V pour la stabilité industrielle.
Scénarios d'application
1. Stations de base à petites cellules 4G/5G et systèmes de distribution intérieure pour une couverture et une transmission stables du signal.
2. Équipements de communication sans fil dans les villes intelligentes (par exemple, capteurs de surveillance du trafic) nécessitant des liaisons de signaux anti-interférences.
3. Instruments de test et de mesure industriels (générateurs de signaux, analyseurs de réseau) pour une acquisition précise de données dans la bande 9 GHz.
4. Nœuds informatiques de périphérie extérieurs et passerelles IoT fonctionnant dans des températures extrêmes et des environnements électromagnétiques complexes.
5. Terminaux de communication militaires et appareils électroniques auxiliaires aérospatiaux nécessitant des connexions de signaux durables et anti-interférences.
FAQ
Q : Quelle est la plage de fréquences du connecteur GL-NKFB3 ?
R : Il prend en charge une plage de fréquences allant jusqu’à 9 GHz, adaptée aux applications de communication et de test de moyenne à haute fréquence.
Q : Comment ce connecteur de type N assure-t-il la stabilité du signal ?
R : Avec VSWR 1,10 et ≤-160 dBc PIM, il minimise la perte de signal et les interférences, garantissant une transmission stable.
Q : Combien de fois le connecteur peut-il être branché et débranché à plusieurs reprises ?
R : Il prend en charge ≥500 cycles d'accouplement, maintenant des performances fiables même en cas d'utilisation fréquente.
Q : Quel est le couple de couplage approprié pour installer ce connecteur ?
R : Le couple recommandé est de 0,7 à 1,1 Nm (max 1,7 Nm) pour garantir une connexion sécurisée et non dommageable.
Q : Ce connecteur peut-il s'adapter aux environnements extérieurs difficiles ?
R : Oui, sa tolérance de température de -55 ℃ ~ + 155 ℃ et son placage résistant à la corrosion le rendent adapté aux scénarios industriels extérieurs.
Q : Quels matériaux garantissent la conductivité et la durabilité du connecteur ?
A : Contact extérieur : Laiton avec placage CuSnZn ; Contact central : Laiton avec placage Ag, équilibrant la conductivité et la longévité.
