GLLNB01
Asialeren
8517710000
5 pièces
Accepté
10000 pièces/jour
| Quantité: | |
|---|---|
Article | Spécification | Article | Spécification |
Plage de fréquence d'entrée | Bande basse : 10,70 ~ 11,70 GHz | Gagner en planéité | ±0,5dB/26MHz |
Bande haute : 11,70 ~ 12,75 GHz | Traversez POL. Isolement | 25 dB (type.) | |
Plage de fréquence de sortie | Bande basse : 950 ~ 1950 MHz | Rejet d'image | 40dB (min.) |
Bande haute : 1 100 ~ 2 150 MHz | VSWR de sortie | 2,0 : 1 (Max.) | |
Fréquence LO | Bande basse : 9,75 GHz | P1dB | 0 dBm (min.) |
Bande haute : 10,60 GHz | Consommation de courant continu | 150 mA (type.) | |
Stabilité de fréquence LO | ± 1,0 MHz (Max.) à + 25 ℃ | Commutation bande basse/haute | Bande basse : 0 Hz |
±2,0 MHz (Max.) à -30℃~+70℃ | Bande haute: 22 KHz ± 4 KHz | ||
Bruit de phase LO | -60d Bc/Hz@1KHz | POL. Tension de commutation | 10,5 ~ 14,0 V à la verticale |
-80d Bc/Hz@10KHz | 16,0 ~ 20,0 V à l'horizontale | ||
-100d Bc/Hz@100KHz | Humidité relative | 0% ~ 95% | |
Gain de conversion | 60 dB (type.) | Température de fonctionnement | -30 ℃ ~ + 70 ℃ |
Chiffre de bruit | 0,3 dB (typ.) | Type de connecteur | Connecteur femelle 75Ω |
Présentation du produit

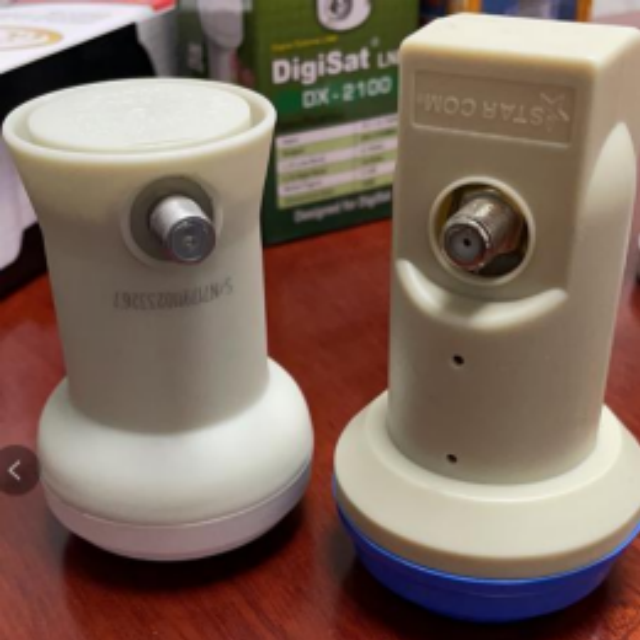

Large couverture de la plage de fréquences : le LNBF unique à bande KU GLLNB01 prend en charge une large plage de fréquences d'entrée de 10,70 à 12,75 GHz, couvrant à la fois les bandes basses et hautes. Cette large gamme lui permet de recevoir un ensemble diversifié de signaux satellite, ce qui le rend adapté à diverses applications par satellite qui fonctionnent dans le spectre en bande Ku.
Conversion de signal haute performance : avec un gain de conversion typique de 60 dB, il peut amplifier efficacement les signaux entrants faibles. Ce gain élevé garantit que les signaux de sortie sont suffisamment forts pour un traitement ultérieur dans les récepteurs satellite ou autres appareils de communication, fournissant ainsi une source de signal claire et stable.
Faible bruit : doté d'un bruit typique de 0,3 dB, le GLLNB01 minimise la quantité de bruit ajouté au signal pendant le processus de conversion. Cette caractéristique de faible bruit est cruciale pour maintenir la qualité du signal, en particulier dans les applications où un signal de haute qualité et sans interférences est requis, comme la réception de la télévision par satellite.
Bonne isolation et rejet : il offre 25 dB (Typ.) de cross-POL. Isolation et 40 dB (min.) de rejet d'image. Ces fonctionnalités aident à prévenir les interférences de signal provenant de polarisations adjacentes et de signaux d'image indésirables, garantissant ainsi que le signal reçu est propre et précis.
Large environnement de fonctionnement : fonctionnant dans une plage de température de -30 ℃ à +70 ℃ et une humidité relative de 0 % à 95 %, le GLLNB01 peut fonctionner dans diverses conditions environnementales. Cette large plage de tolérance le rend adapté à une utilisation dans différents climats et emplacements, des régions froides aux zones chaudes et humides.
Scénarios d'application

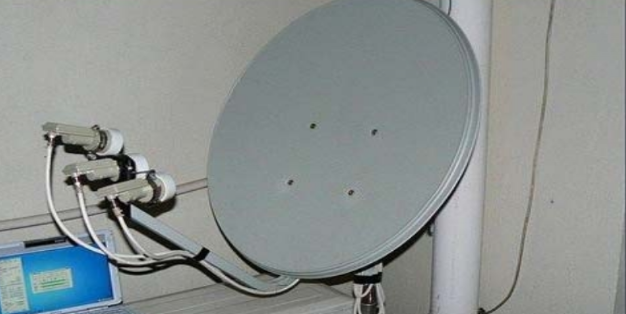

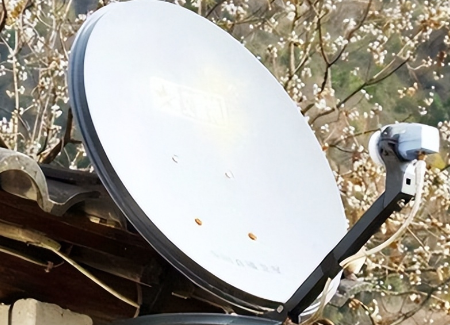

TV satellite domestique : Idéal pour améliorer la clarté du signal dans les configurations résidentielles.
Diffusion et télécommunication : Fiable pour les systèmes professionnels nécessitant une fréquence LO stable (±1 MHz).
Surveillance à distance : performances durables dans les installations exposées aux intempéries comme les stations météorologiques.
FAQ
Q : Ce LNBF est-il compatible avec les antennes paraboliques standard en bande KU ?
R : Oui, il utilise un connecteur femelle universel de 75 Ω pour une intégration transparente.
Q : Comment basculer entre les bandes basses et hautes ?
R : activez la bande haute via une tonalité de 22 kHz ± 4 kHz ; la bande basse utilise 0 Hz.
Q : Quelle tension contrôle la polarisation ?
R : Vertical : 10,5 – 14,0 V ; Horizontale : 16,0 à 20,0 V.
Q : Peut-il résister à de fortes pluies ou à de la neige ?
R : Oui, sa conception scellée et sa large plage de température garantissent la résistance aux intempéries.
Q : Est-ce que le matériel de montage est inclus ?
R : Non, mais il convient aux supports LNBF standard.
Q : Quelle est la stabilité de la fréquence LO ?
A : ± 1 MHz à 25 ° C ; ±2MHz de -30°C à +70°C.
Q : Le connecteur est-il résistant à la corrosion ?
R : Oui, le connecteur femelle 75 Ω est conçu pour une durabilité à long terme.
