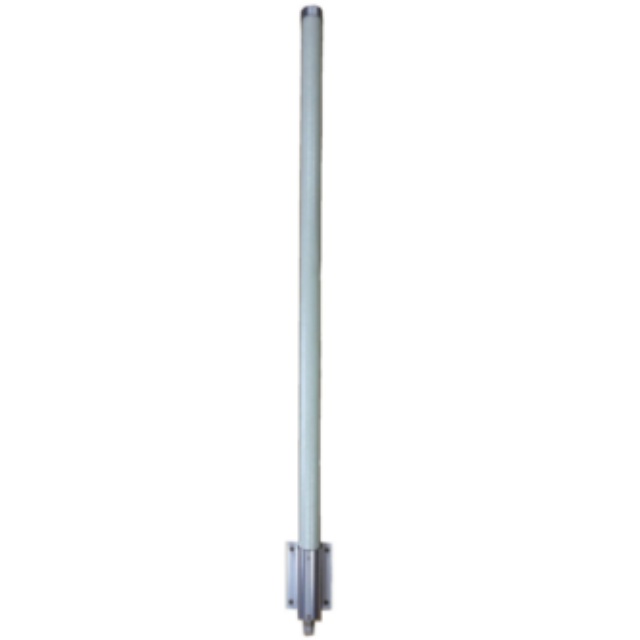

GL430V-6
Asialeren
8517710000
50 pièces
accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Spécifications électriques | |
Gamme de fréquences - MHz | 430-440 |
VSWR | ≤2,0 |
Gain-dBi | 5/6 |
Largeur du faisceau horizontal | 360° |
Largeur du faisceau vertical | 30° |
Polarisation | Verticale |
Impédance d'entrée-Ω | 50 |
Puissance d'entrée maximale-W | 100 |
Protection contre la foudre | Terre CC |
Spécifications mécaniques | |
Type de connecteur d'entrée | N féminin |
Dimensions- mm | Ф32×1250 |
Poids de l'antenne - kg | 1.5 |
Matériau du radôme | Fibre de verre |
Couleur du radôme | blanc |
Température de fonctionnement | -40°c~60°c |
Vitesse nominale du vent - m/s | 60 |
Matériel de montage - mm | ￠35～￠560 |
Différences entre produits similaires
Réf. | GL-DY1922V6 | GL430V-6 | GL6940V5 |
Fréquence-Mhz | 1920-2170 | 430-440 | 698-960/1710-2700/3400-4000 |
Gain-dBi | 6 | 5/6 | 5 |
Dimension de l'antenne-mm | Ф20×400 | Ф32×1250 | 60*780 F |
Présentation du produit
① Gestion de puissance élevée de cent watts
Puissance d'entrée maximale de 100 W (10 fois la moyenne de l'industrie), isolant en céramique + oscillateur en alliage de cuivre, prend en charge la transmission radio continue de haute puissance
② Protection structurelle de qualité militaire
Radôme en fibre de verre (φ32×1250 mm) certifié pour des vitesses de vent de 60 m/s (typhon de niveau 17), fonctionnement résistant aux intempéries de -40°C à 60°C
③ Contrôle précis du faisceau
Couverture omnidirectionnelle à 360° + angle de faisceau vertical de 30° réduisant les interférences de réflexion au sol et améliorant l'efficacité de la communication point à multipoint
④ Protection professionnelle contre la foudre
La structure de protection contre la foudre DC Grounding (DC Ground) empêche les dommages à l'équipement causés par le courant induit par la foudre (nécessite une utilisation avec un fil de terre)
⑤ Déploiement pratique du projet
Équipé d'un connecteur femelle standard de type N, compatible avec les supports de tuyaux de diamètre φ35-560 mm. Une conception légère de 1,5 kg réduit la charge de la tour.

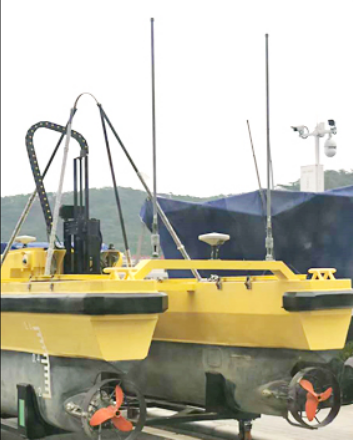

Scénarios d'application
Station de base de communication d'urgence : la puissance de 100 W prend en charge les communications à grande échelle pour les véhicules de commandement dans les zones sinistrées.
Système de surveillance des oléoducs : 430 MHz offre une couverture sans obstacle sur des terrains complexes.
Répartition des navires au port : une communication omnidirectionnelle à 360° assure les opérations à quai.
Relais de prévention des incendies de forêt : Le plastique renforcé de fibre de verre offre une résistance aux hautes températures (environnement extrême 60°C).
Système d'interphone de mine : mise à la terre CC et protection contre la foudre pour les mines à ciel ouvert.
FAQ
Q : Quels protocoles de communication sont couverts dans la bande 430-440 MHz ?
R : Prend en charge les systèmes d'interphone numérique professionnels tels que DMR/dPMR/TETRA, ainsi que les communications FM analogiques.
Q : Comment la mise à la terre de la protection contre la foudre est-elle mise en œuvre ?
R : La mise à la terre est réalisée via le boîtier du connecteur de type N (un fil de terre de 6 mm² fourni par l'utilisateur avec une résistance de terre <5 Ω est requis).
Q : Peut-il être utilisé pour la radio amateur ?
R : Il est compatible avec la bande amateur de 430 MHz (sous réserve de conformité locale), mais est conçu pour une utilisation industrielle non amateur.
Q : La couverture en fibre de verre va-t-elle vieillir et jaunir ?
R : Le revêtement de protection UV garantit 5 ans de non-jaunissement (vérifié par des tests accélérés à 60°C/95% d'humidité).
Q : Quels sont les avantages d’un angle de faisceau vertical de 30° ?
R : Il compresse la plage de rayonnement vertical et augmente la densité du signal horizontal (+2 dB de gain par rapport aux produits à 45°).
Q : D’autres connecteurs peuvent-ils être personnalisés ?
R : Connecteur femelle standard de type N, prend en charge les connecteurs TNC/BNC personnalisés.
