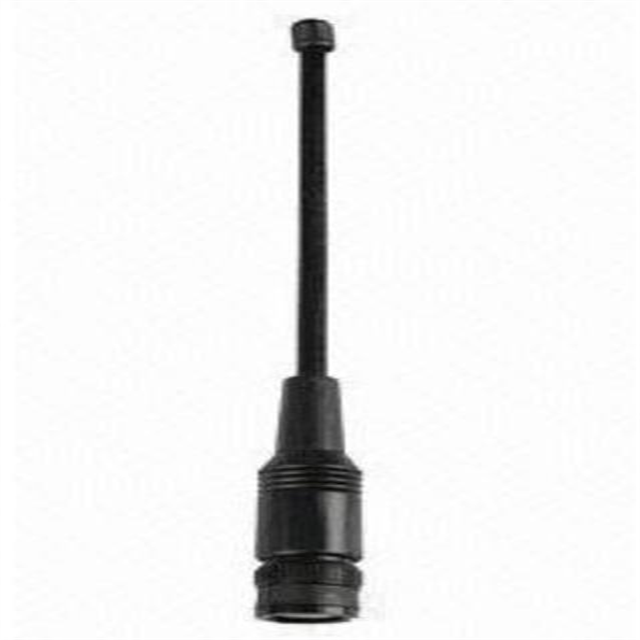

Connecteur mâle TNC 3dBi de 200mm de Long, antenne RFID 915MHz pour entrepôt

Différences entre des antennes similaires

Présentation du produit

1. Principaux arguments de vente du produit

 Large plage de température industrielle et conception résistante aux vibrations

A passé avec succès la certification pour températures extrêmes de -40 °C à +85 °C (conforme à MIL-STD-810H) et le test de vibration sinusoïdale CEI 60068-2-6, adapté au stockage sous chaîne du froid et aux lignes de production à haute température.

2. Optimisation de la stabilité RF

Le rapport d'onde stationnaire ultra-faible VSWR < 2,0 combiné à une adaptation d'impédance standard de 50 Ω réduit efficacement la perte de réflexion du signal et augmente la distance de lecture de 20 % par rapport aux produits similaires.

3. Protection renforcée de la structure mécanique

Boîtier en plastique technique mixte ABS + PC (qualité ignifuge UL94 V-0) avec trous de vis de montage en acier inoxydable M4 pour obtenir une structure résistante aux chocs et une protection IP54.

4. Couverture précise de la bande UHF

Prend en charge la bande ISM 902-915 MHz, le mode de rayonnement directionnel à polarisation linéaire supprime efficacement les interférences multivoies dans les environnements métalliques.

5.Entièrement compatible avec les interfaces industrielles

Certification environnementale ROHS 3.0 réussie, connecteur mâle à polarité inversée standard TNC-J, compatible nativement avec les lecteurs grand public tels que Zebra FX9600 et Impinj R420.

Un scénario d'application

1. Gestion d'entrepôt haute densité : installation intégrée de bras de chariot élévateur, lecture stable des étiquettes de palettes UHFRFID dans les environnements d'étagères métalliques (protocole ISO 18000-6C)

2. Traçabilité de la ligne de production à haute température : collecte en temps réel des données de travail en cours dans l'atelier de moulage par injection (≤85°C) et tolérance aux interférences vibratoires des équipements hydrauliques

3. Surveillance des actifs en environnement difficile : inspection régulière des tours d'éoliennes (-30°C) et des équipements pétroliers (+70°C)

4. Système de tri à grande vitesse : scénario de bande transporteuse avec fréquence de vibration ≤ 55 Hz, taux de lecture manquée des étiquettes < 0,1 % (données mesurées réelles)

FAQ

Q : Est-il compatible avec la bande de fréquence européenne 868 MHz ?

R : Ce modèle correspond strictement à la bande de fréquence FCC/ETSI 902-928 MHz, et la bande européenne 868 MHz doit être personnalisée (prenant en charge le décalage de point de fréquence OEM ± 5 MHz).

Q : Peut-il être adapté aux périphériques d’interface de type N ?

R : Un adaptateur externe TNC-J vers NJ est requis (tolérance de désadaptation d'impédance ± 5 %). Il est recommandé d'utiliser un lecteur d'interface TNC natif (tel que Feig LR2000).

Q : Quelle est la solution optimale pour l’installation de surfaces métalliques ?

A : Formule d'espacement minimum : d≥λ/4 (λ=33cm@915MHz). Il est recommandé d'utiliser des colonnes d'isolation en nylon (le diagramme de distribution de l'intensité du champ est fourni dans le guide d'installation ci-joint).

Q : Quelle est la norme de mise en œuvre spécifique pour les tests de vibrations ?

R : Suivez strictement la norme de vibration sinusoïdale CEI 60068-2-6 : 2007 (balayage de fréquence axiale 10 → 55 → 10 Hz, accélération 2gn).

Q : Options de personnalisation des câbles ?

R : Prise en charge du câble coaxial RG-58C/U (50Ω±2Ω) personnalisation de 1 à 15 mètres, gaine PE/PVC en option (type extérieur avec couche de protection UV).

Q : Quelles sont les limites de la polarisation linéaire dans les scènes dynamiques ?

R : La polarisation linéaire nécessite que l'angle entre l'étiquette et la direction de polarisation de l'antenne soit maintenu ≤45°. Il convient aux tags à direction fixe et réduit le coût de 32 % par rapport à la solution de polarisation circulaire.
