GL-SMAC3
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Gamme de fréquences (GHz) | 11 |
Impédance (ohm) | 50 |
VSWR | 1.10 |
Tension d'essai (max) | 2500 V |
PIM (3ème commande ) | ≤-160 dBc à 2 x 20 W |
Cycles d'accouplement | ≥ 500 |
Couple d'accouplement | Max 1,7 Nm |
Couple d'accouplement recommandé | 0,7-1,1 NM |
Plage de température | -55℃-+155℃ |
Contact extérieur | Placage en laiton CuSnZn |
Contacter le centre | Placage Ag en Laiton |
Groupe de câbles | N / A |
Placage | C uSnZn |
Longueur (mm) | Ф 5,3*13,5 |

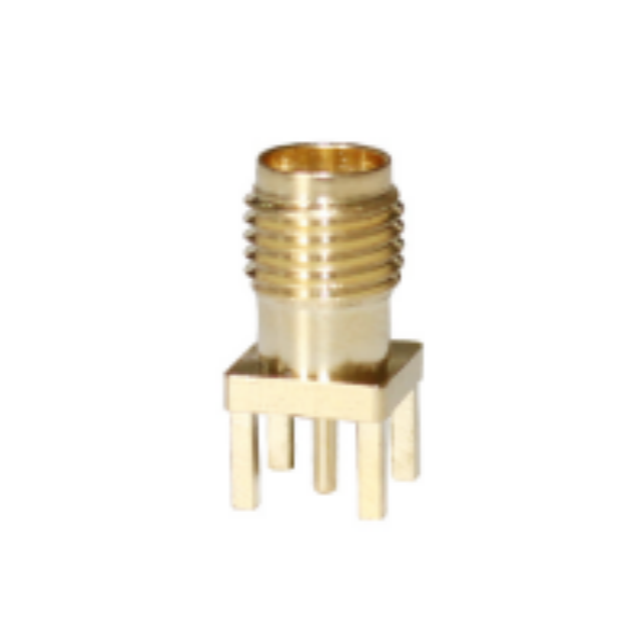

Présentation du produit
1. L'impédance standard de 50 Ω garantit une compatibilité transparente avec les systèmes RF traditionnels, évitant ainsi la perte de désadaptation du signal.
2. Couvre la plage de fréquences de 0 à 11 GHz avec VSWR ≤ 1,10, offrant une intégrité de signal élevée pour les applications à moyenne et haute fréquence.
3. Le contact extérieur et le contact central améliorent la conductivité, la résistance à la corrosion et la durabilité à long terme.
4. Prend en charge ≥ 500 cycles d'accouplement et un couple recommandé de 0,7 à 1,1 Nm, garantissant une connexion fiable en cas d'utilisation répétée.
5. La taille compacte (Ф5,3*13,5 mm) permet une installation peu encombrante, parfaite pour les équipements à ports denses ou miniaturisés.
Scénarios d'application
1. Communication sans fil : convient aux petites cellules 5G, aux appareils de liaison sans fil et aux routeurs WiFi haute fréquence.
2. Test et mesure : fonctionne avec des analyseurs de réseau, des générateurs de signaux et des appareils de test RF pour des tests de précision.
3. Appareils micro-ondes : compatibles avec les émetteurs-récepteurs micro-ondes, les amplificateurs de puissance et les modules de communication par satellite.
4. Electronique grand public : idéal pour les appareils RF portables, les modules haute vitesse pour maison intelligente et les systèmes de communication par drone.
FAQ
Q : Quelle est l'impédance de ce connecteur SMA RF ?
R : Il présente une impédance standard de 50 Ω, parfaitement adaptée aux systèmes de radiofréquence grand public.
Q : Quelle est la fréquence de fonctionnement maximale du connecteur ?
R : Il prend en charge jusqu'à 11 GHz lorsqu'il est utilisé avec un câblage semi-rigide, répondant ainsi aux besoins haute fréquence.
Q : Combien de fois ce connecteur peut-il être accouplé et déconnecté ?
R : Il prend en charge ≥500 cycles d'accouplement, garantissant une utilisation fiable à long terme dans des scénarios de connexion fréquente.
Q : Quelle est la plage de température de fonctionnement de ce connecteur SMA ?
R : Il fonctionne de manière stable entre -55°C et +155°C, adapté aux applications environnementales difficiles.
Q : Quelle est la tension de test maximale que ce connecteur peut supporter ?
R : Il peut supporter une tension d’essai allant jusqu’à 2 500 V, répondant aux exigences de sécurité et d’isolation.
