GLMPD2N
Asialeren
8517710000
100 pièces
accepté
10000PC/jours
| Quantité: | |
|---|---|
| Exportation PDF | |
SN | Paramètres | Caractéristiques |
1 | Gamme de fréquences | 698 ~ 3 800 MHz |
2 | Perte d'insertion | ≤ 0,8 dB (hors perte théorique 3,0 dB) |
3 | Port d'entrée VSWR | Typ.1.11 / Max.1.25 |
4 | Port de sortie VSWR | Typ.1.10 / Max.1.20 |
5 | Isolement | Typ.26dB / Min.20dB |
6 | Équilibre d'amplitude | ±0,2dB |
7 | Équilibre des phases | ±3° |
8 | Impédance | 50 ohms |
9 | Connecteurs d'entrée/sortie | N-Femme ； |
10 | Puissance nominale | Répartiteur 50W ; Combineur 3W |
11 | Température de fonctionnement | -30 ℃ ~ +85 ℃ |
12 | Finition des surfaces | Sablage couleur naturelle oxydation conductrice |
13 | Dimensions du contour | 65*66*20 (mm) |
14 | Poids | 100（g） |
Présentation du produit

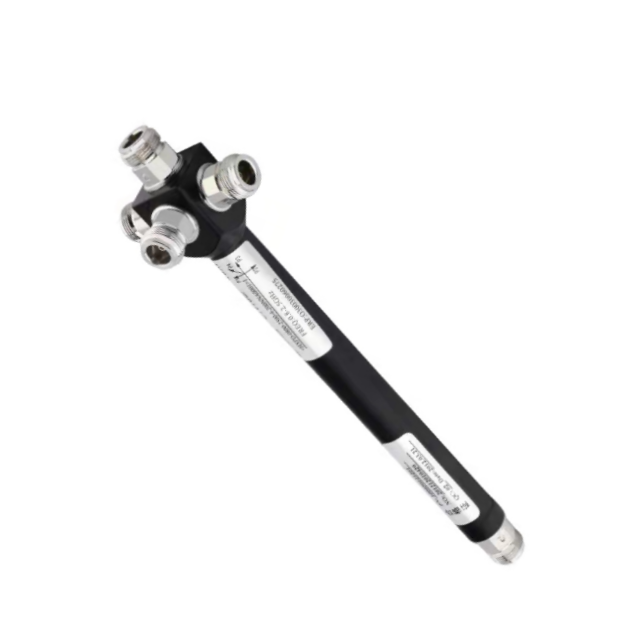

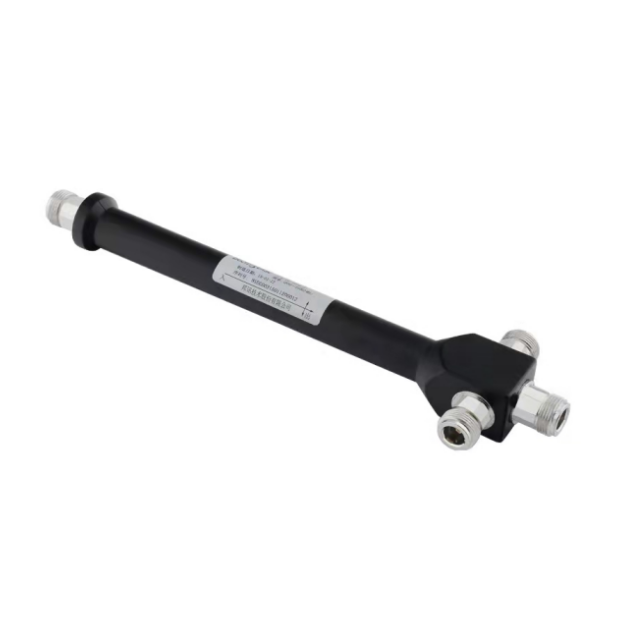

Large gamme de fréquences : le diviseur de puissance bidirectionnel GLMPD2N couvre une large gamme de fréquences de 698 à 3 800 MHz. Cette fonctionnalité large bande le rend adaptable à divers systèmes de communication sans fil, prenant en charge différentes applications basées sur la fréquence.
Faible perte d'insertion : avec une perte d'insertion de ≤ 0,8 dB (à l'exclusion de la perte théorique de 3,0 dB), le GLMPD2N minimise la dégradation du signal lors de la division de puissance. Cela garantit que la répartition de la puissance entre les ports de sortie est efficace, maintenant des signaux forts et fiables pour les appareils connectés.
Bonnes performances VSWR : il a un VSWR typique du port d'entrée de 1,11 et un maximum de 1,25, tandis que les ports de sortie ont un VSWR typique de 1,10 et un maximum de 1,20. De faibles valeurs VSWR indiquent un transfert de puissance efficace et une réflexion minimale du signal, améliorant ainsi les performances globales du diviseur de puissance.
Isolation élevée et sorties équilibrées : le GLMPD2N offre une isolation typique de 26 dB et un minimum de 20 dB entre les ports de sortie, empêchant les interférences de signal. De plus, il possède une balance d'amplitude de ±0,2 dB et une balance de phase de ±3 °, garantissant des signaux de sortie cohérents et stables pour chaque appareil connecté.
Large plage de températures de fonctionnement : fonctionnant dans une plage de températures de -30 ℃ à +85 ℃, le GLMPD2N peut fonctionner dans diverses conditions environnementales. Cette large plage de tolérance le rend adapté à une utilisation dans différents climats et applications, des installations de stockage frigorifique aux environnements industriels chauds.
Scénarios d'application
Stations de base 5G : distribuez les signaux sur les antennes des infrastructures de télécommunications.
DAS (systèmes d'antennes distribuées) dans le bâtiment : améliorez la couverture dans les bureaux, les centres commerciaux ou les stades.
Réseaux de sécurité publique : Fiable pour les systèmes radio pompiers/police nécessitant une répartition précise du signal.
FAQ
Q : Quelle est la puissance d’entrée maximale en mode répartiteur ?
R : prend en charge une puissance continue de 50 W ; le mode combineur gère jusqu'à 3 W.
Q : Est-ce adapté pour une utilisation en extérieur ?
R : Conçu pour les environnements intérieurs ; pas d'indice IP pour la protection extérieure.
Q : Quels connecteurs sont utilisés ?
Connecteurs A:N-Femelle (50Ω) pour des connexions RF sécurisées.
Q : Peut-il gérer les fréquences 5G ?
R : Oui, optimisé pour 698 à 3 800 MHz (inclut les bandes 5G inférieures à 6 GHz).
Q : Est-ce que le matériel de montage est inclus ?
R : Non, mais sa taille compacte permet une intégration facile dans les racks standard.
Q : Quelle est la précision de l’équilibre des phases ?
A : ±3° pour une distribution synchronisée du signal.
Q : La finition de surface est-elle résistante à la corrosion ?
R : Oui, l'oxydation conductrice sablée garantit la longévité.
