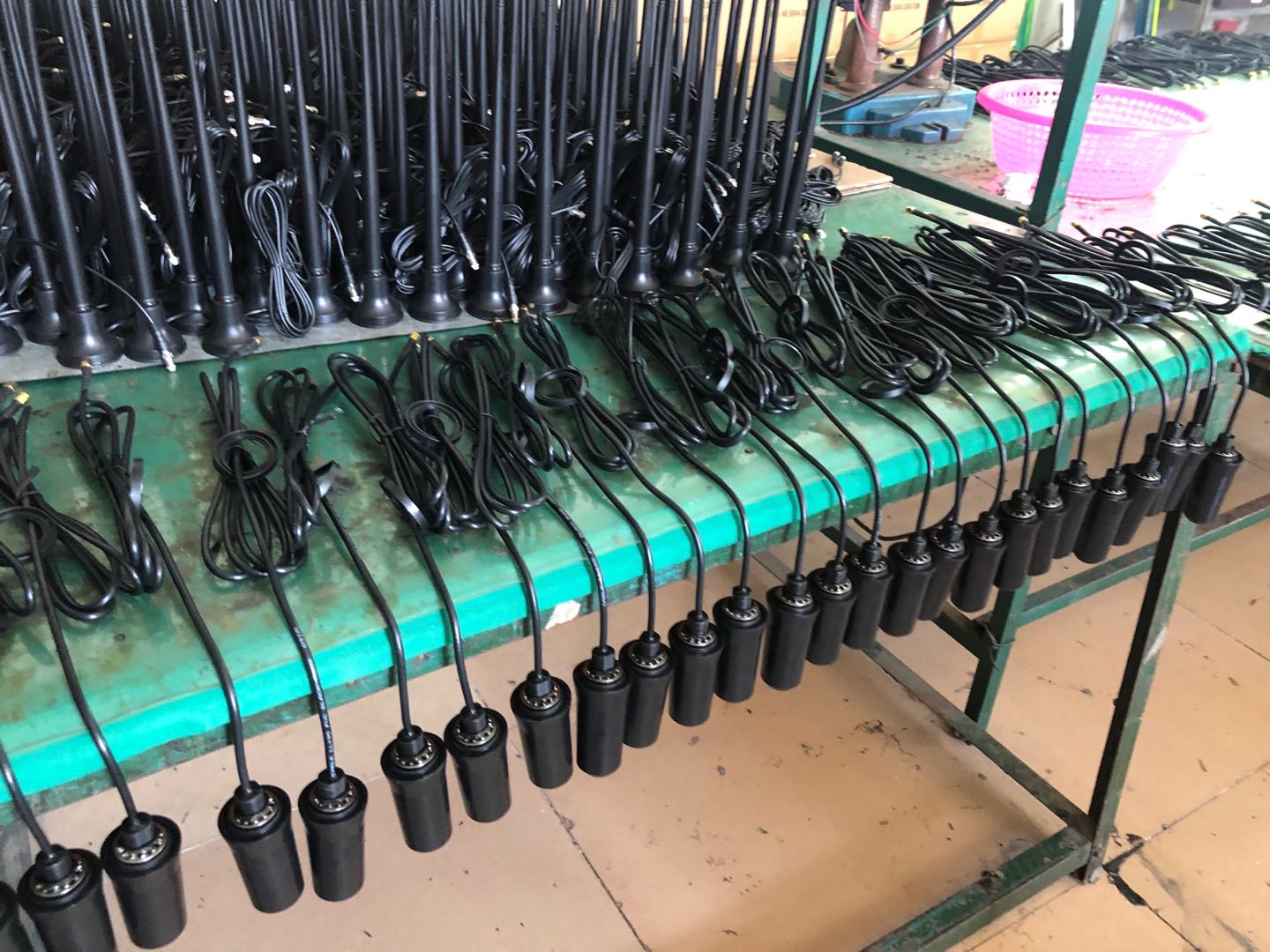

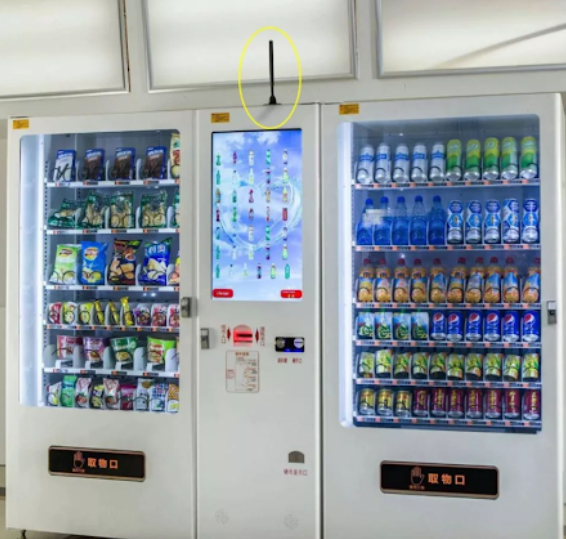

Lignes de production Antenne à vis 5g LMR195 et prise SMA
Définition du paramètre : spécifiez le gain de l'antenne, la bande passante et le rapport d'onde stationnaire de tension (VSWR < 1,5) en fonction des bandes de fréquences 5G (sub-6 GHz ou onde millimétrique).
Simulation et optimisation : validez les diagrammes de rayonnement, l'adaptation d'impédance et les performances haute fréquence à l'aide d'outils de simulation électromagnétique (par exemple, ANSYS HFSS).
Sélection des matériaux : utilisez des substrats PCB à faible perte (par exemple, série Rogers RO4000), un câble LMR195 (faible atténuation, impédance de 50 Ω) et des connecteurs SMA (compatibles haute fréquence).
Différences entre des antennes similaires
Réf. | GL-DY831 | GL-DY833 | GL-DY835 |
Gagner | 5 | 10 | 9 |
Dimensions | 30*320 | 70*880 | 90*595 |

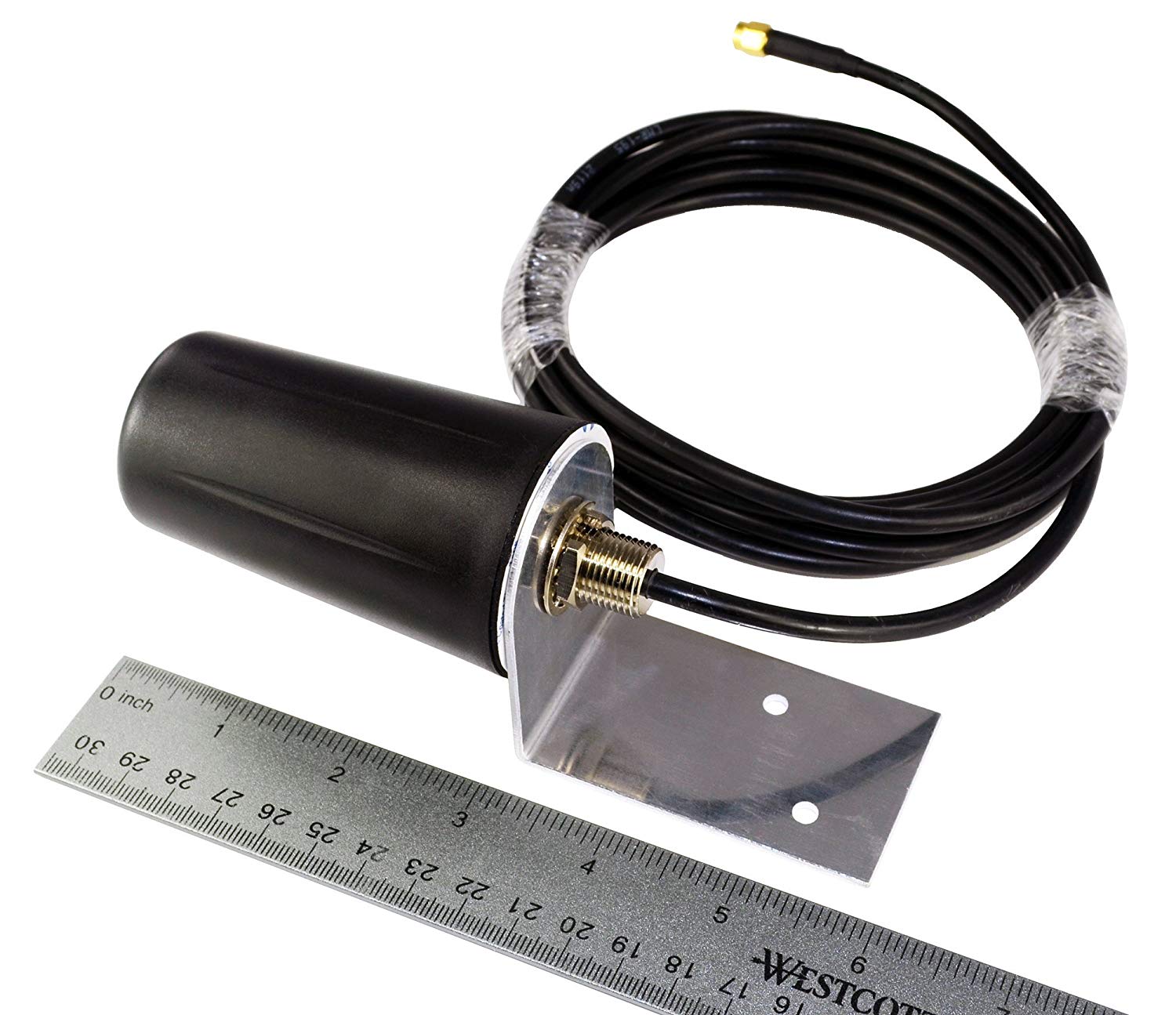

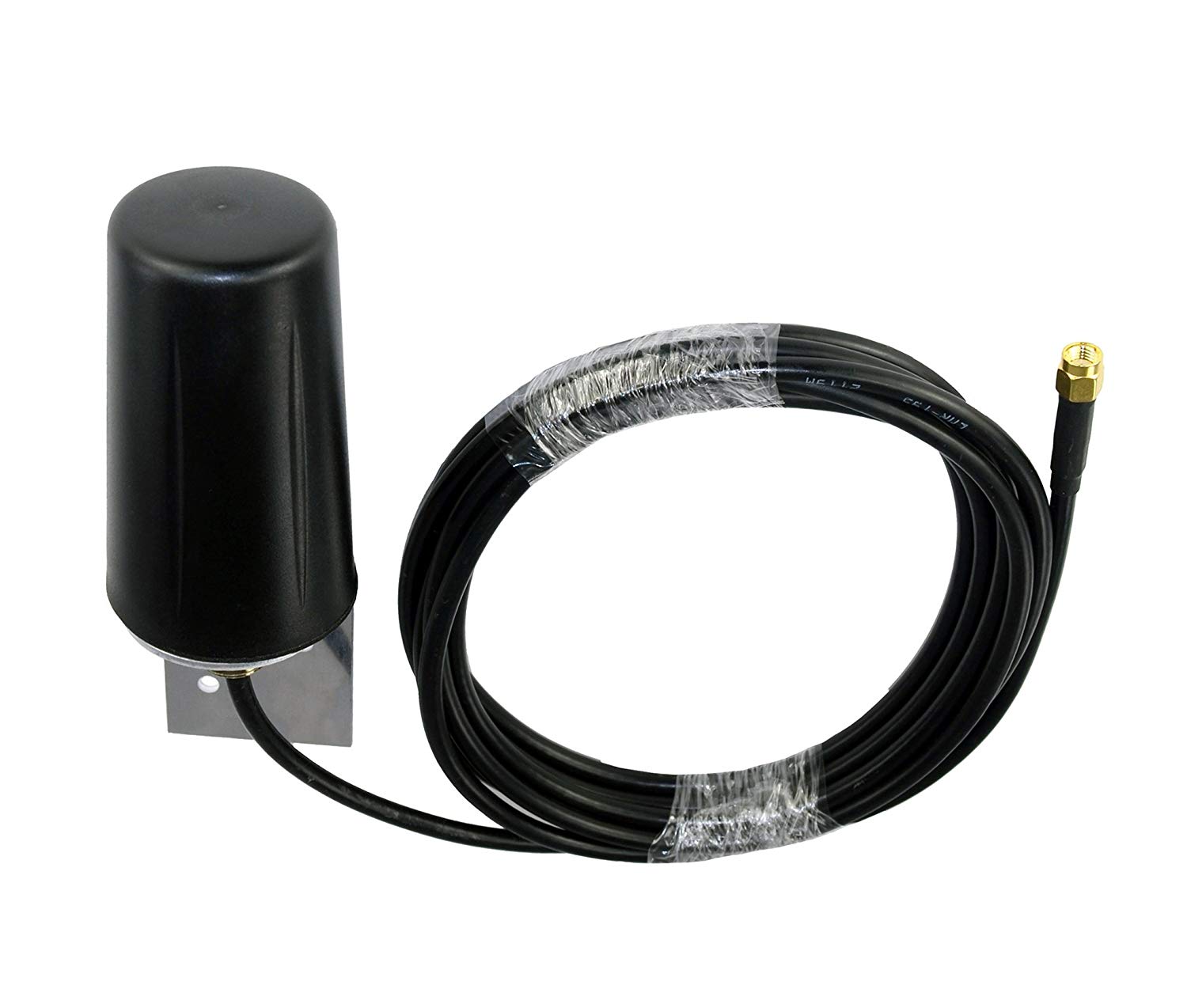

Composants de base :
Élément rayonnant d'antenne (structure gravée au PCB ou emboutie en métal).
Câble coaxial LMR195 (prédécoupé à la longueur prévue).
Connecteur SMA (droit/angle droit, contacts plaqués or).
Boîtier à vis (boîtier métallique, interface filetée, traitement anti-corrosion).
Dénudage des câbles :
Dénudez avec précision la gaine extérieure du LMR195 pour exposer le blindage tressé et le diélectrique intérieur.
Exposez le conducteur interne (noyau) pour répondre aux exigences de soudure du connecteur SMA.
Manipulation du blindage : repliez le blindage tressé ou soudez-le pour assurer une mise à la terre solide avec le boîtier du connecteur.
Installation du connecteur SMA :
Soudez le conducteur interne à la broche centrale du connecteur ; sertir/souder le blindage sur le boîtier du connecteur.
Utilisez des outils spécialisés pour maintenir l’alignement coaxial et éviter les discontinuités d’impédance (critiques pour les signaux haute fréquence 5G).
Connexion de l'unité d'antenne :
Soudez le conducteur interne du LMR195 au patch rayonnant du PCB ou à la structure hélicoïdale.
Connectez le blindage au plan de masse du PCB pour minimiser les fuites de signal.
Fixation par vis : Vissez solidement l’unité d’antenne dans le boîtier pour assurer la stabilité mécanique.
Étanchéité : Appliquer des joints toriques étanches ou un composé d'enrobage (indice IP67 pour une utilisation en extérieur).
Tests électriques :
Test VSWR : Valider l'adaptation d'impédance à l'aide d'un analyseur de réseau vectoriel (VNA) (cible : < 1,5).
Tests de rayonnement : mesurez le gain, la largeur du faisceau et les diagrammes de rayonnement dans une chambre anéchoïque.
Test des paramètres S : assurez-vous que S11 < -10 dB (tolérance plus stricte pour les bandes haute fréquence 5G).
Tests environnementaux : effectuez des tests de cycles thermiques (-40 °C à 85 °C) et de vibrations pour vérifier la fiabilité.
Étiquetage : marquez la bande de fréquence, le gain, la polarisation et d'autres spécifications.
Emballage ESD-Safe : Protège les composants sensibles aux hautes fréquences.
