GLG093
Asialeren
8517710000
100 pièces
accepté
10000PC/jours
| Quantité: | |
|---|---|
| Exportation PDF | |

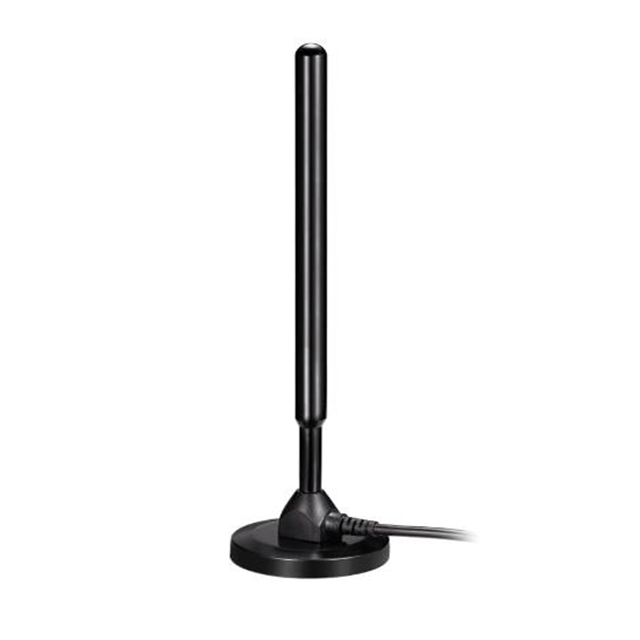

Produit : Antenne magnétique 4G SMA R/A mâle | |
Réf : GLG093 | |
Index électrique | |
Fréquence-MHz | 700-2700 |
VSWR | ＜1,5 |
Gain-dBi | 3-5 |
Impédance normale-Ω | 50 |
Polarisation | Doublure |
Indice mécanique | |
Longueur du câble | RG174,2,5m |
Connecteur | SMA mâle |
Dimension de l'antenne-mm | Ø62*213 |
Méthode d'installation | Aimant |
Matériel | Cuivre |
Vibration | 10 à 55 Hz avec une amplitude de 1,5 mm 2 heures |
Respectueux de l'environnement | Conforme ROHS |
Température-℃ | -40～＋85 |
Humidité-% | 5～95 |
Présentation du produit
La GLG093 est une antenne magnétique pleine bande 4G haute performance dotée d'un connecteur mâle SMA en alliage de cuivre et d'un gain de 5 dBi. Son câble RG174 de 2,5 m permet un déploiement flexible, tandis que la conception à polarisation linéaire assure une transmission stable du signal sur 700-2 700 MHz. La base magnétique permet une installation instantanée sur des surfaces métalliques et sa construction conforme ROHS résiste à des températures de -40°C à +85°C.

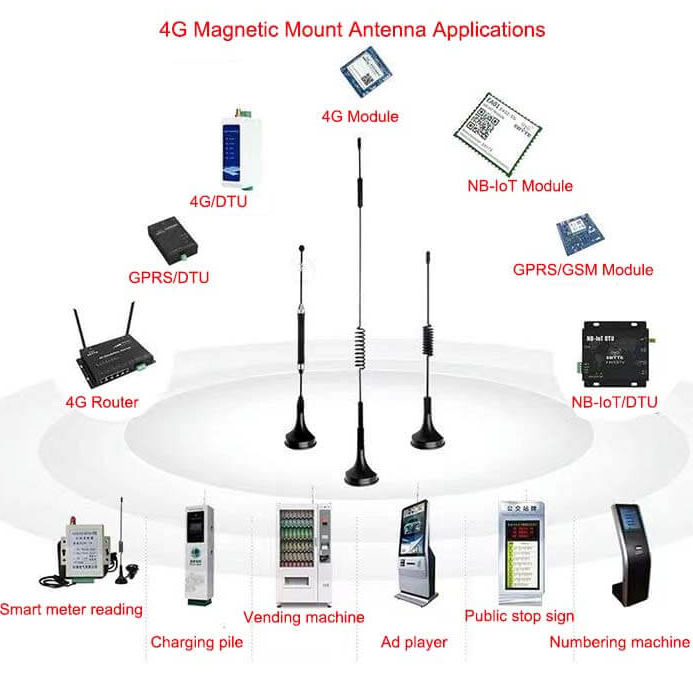

Scénarios d'application
Centres de Commandement Mobiles : Déploiement rapide sur les véhicules d'urgence pour les communications sur le terrain
Rural Broadband : Installations de toiture métallique pour améliorer le signal 4G
IoT industriel : Connectivité fiable pour les équipements de surveillance à distance
FAQ
Q : L’alliage de cuivre affecte-t-il la propagation du signal différemment de l’aluminium ?
R : Oui, la conductivité plus élevée du cuivre (5,96×10⁷ S/m contre 3,5×10⁷ S/m pour l'aluminium) réduit les pertes par effet cutané à hautes fréquences.
Q : Pourquoi spécifier une longueur de 213 mm alors que la longueur d'onde à 700 MHz est d'environ 428 mm ?
R : La conception de la bobine chargée permet d'optimiser la longueur électrique tout en conservant un facteur de forme compact.
Q : L'aimant peut-il interférer avec les équipements médicaux sensibles ?
R : Le champ magnétique de 0,3 T est sûr selon la norme CEI 60601-1-2, mais maintenez une distance de 1 m avec les stimulateurs cardiaques.
Q : Comment fonctionne la polarisation linéaire à proximité des immeubles de grande hauteur ?
R : Bien que sensible aux trajets multiples, le gain de 5 dBi compense les pertes de désadaptation de polarisation.
Q : La longueur du câble RG174 est-elle réglable pour l'adaptation d'impédance ?
R : Non recommandé - la longueur de 2,5 m est pré-réglée avec des transformateurs λ/4 au niveau des connecteurs.
Q : Pourquoi un alliage de cuivre plutôt que du cuivre pur ?
R : L'alliage améliore la résistance mécanique de 40 % tout en maintenant une conductivité > 90 %.
Les différences avec d'autres produits similaires
Numéro de modèle. | Gamme de fréquences (MHz) | Gain (dBi) | Dimensions (mm) | Type de connecteur |
GLG093 | 700-2700 | 5 | Ø62 * 213 | SMA mâle |
GL826 | 824-960/1710-2170 | 5 | 29,4*230 | SMA mâle |
GL-DYG856 | 24h00-25h00 | 3 | Φ29,5 * 225 | Fakra D femelle |

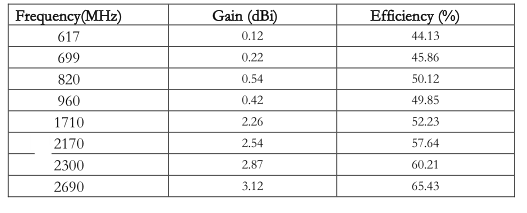

Gain et efficacité

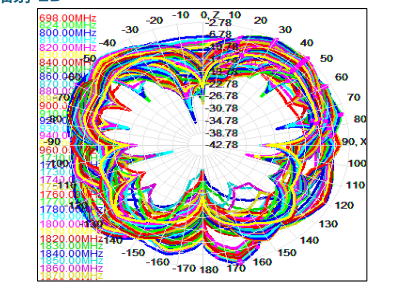

Diagramme de rayonnement 2D

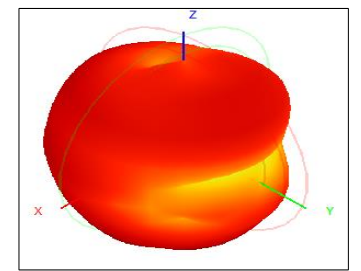

Diagramme de rayonnement 3D
Avantage du produit
● Gain de 5 dBi : améliorez la force de votre signal avec notre antenne magnétique pleine bande 4G, offrant un gain robuste de 5 dBi pour des performances supérieures dans divers environnements.
● Matériau en alliage de cuivre de qualité supérieure : cette antenne est fabriquée en alliage de cuivre de haute qualité avec une excellente conductivité et une bonne résistance à la corrosion, garantissant la stabilité dans une variété d'environnements et fournissant une connexion fiable à long terme pour votre appareil.
●Connecteur SMA mâle avec installation magnétique : conçue pour une installation facile, l'antenne est dotée d'un connecteur mâle SMA et d'un moyen d'installation magnétique, permettant une fixation rapide et sécurisée aux surfaces métalliques.
●Câble RG174 étendu : avec un généreux câble RG174 de 2,5 m de long, cette antenne magnétique GLG093 offre des options de placement flexibles, vous permettant de la positionner pour une réception optimale sans tracas.
● Conforme ROHS et respectueux de l'environnement : notre antenne magnétique pleine bande 4G répond aux normes ROHS, garantissant un choix respectueux de l'environnement tout en offrant une polarisation linéaire exceptionnelle et une large couverture de fréquence de 700 à 2 700 MHz.
FAQ
Q : Puis-je obtenir un échantillon ?
R : Oui, un échantillon est disponible.
Q : Quel est le délai de livraison ?
R : 3 à 5 jours ouvrables pour l’échantillon, 10 à 15 jours ouvrables pour une quantité inférieure à 5 000 K.
Q : L'antenne GLG093 est-elle compatible avec tous les réseaux 4G ?
R : Oui, l'antenne GLG093 est conçue pour prendre en charge une couverture 4G complète de 700 à 2 700 MHz, ce qui la rend compatible avec tous les principaux réseaux 4G. Cette polyvalence garantit que vous bénéficierez d'une qualité de signal et d'une transmission de données améliorées, quel que soit votre fournisseur de services.
Q : Comment installer l'antenne magnétique GLG093 ?
R : L'installation de l'antenne magnétique GLG093 est simple et directe. Grâce à son aimant intégré, vous pourrez le fixer solidement sur n'importe quelle surface métallique pour une réception optimale du signal. Connectez l'antenne à votre appareil à l'aide du connecteur mâle SMA et positionnez-la dans une zone avec un minimum d'obstacles pour de meilleures performances. Le câble RG174 de 2,5 m inclus permet un placement flexible.
Q : Quel est l'avantage de la polarisation linéaire de l'antenne GLG093 ?
R : La polarisation linéaire aide à minimiser les interférences par trajets multiples, ce qui peut améliorer considérablement la clarté du signal et réduire les pertes. La conception du GLG093 garantit qu'il peut recevoir et transmettre efficacement des signaux sur de grandes distances, ce qui en fait un excellent choix pour les environnements intérieurs et extérieurs.
Q : L'antenne GLG093 est-elle adaptée à une utilisation en extérieur ?
R : Oui, l'antenne GLG093 est adaptée à une utilisation en extérieur grâce à sa construction robuste et ses matériaux de haute qualité. Ses composants en cuivre sont conçus pour résister à diverses conditions environnementales, garantissant ainsi longévité et performances stables. Cependant, nous vous recommandons de vous assurer que l'antenne est solidement montée et protégée des conditions météorologiques extrêmes pour des résultats optimaux.
Q : L'antenne GLG093 nécessite-t-elle un équipement supplémentaire pour une utilisation optimale ?
R : L'antenne GLG093 est conçue pour être plug-and-play avec la plupart des appareils dotés d'un connecteur SMA, elle ne nécessite donc pas d'équipement supplémentaire pour les fonctionnalités de base. Cependant, si vous l'utilisez pour des applications spécifiques, par exemple dans un environnement à fortes interférences, vous pouvez envisager de l'utiliser conjointement avec un amplificateur de signal pour des performances améliorées.
Q : Quel entretien est requis pour l'antenne magnétique GLG093 ?
R : L'antenne magnétique GLG093 nécessite un entretien minimal. Vérifiez régulièrement tout dommage physique ou usure et nettoyez toute saleté ou débris de la surface de l'antenne et de la base magnétique. Cela aidera à maintenir des performances optimales et à prolonger la durée de vie de l'antenne.
Pour les paramètres et tailles spécifiques de ce produit, veuillez cliquer sur le bon email ou téléphone pour nous consulter.
