Principe de fonctionnement de l'antenne de drone et bandes de fréquences de communication couramment utilisées

Comment ça marche

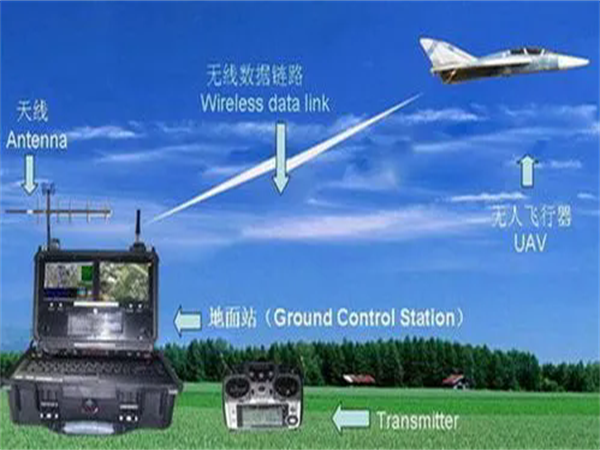

‌Le principe de fonctionnement des antennes de drones est basé sur les caractéristiques de rayonnement et de réception des ondes électromagnétiques pour réaliser la communication entre les drones et les stations de contrôle au sol, les satellites ou autres drones. ‌Les antennes de drones utilisent les caractéristiques de rayonnement et de réception des ondes électromagnétiques. La conception doit prendre en compte plusieurs paramètres tels que la fréquence, le gain, la directivité, le mode de polarisation, etc. pour garantir la stabilité et l'efficacité de la transmission du signal.

Selon leurs utilisations et leurs caractéristiques techniques, elles peuvent être grossièrement divisées en antennes GPS, antennes de transmission d'images, antennes de transmission de données, antennes de mesure et de contrôle et antennes intégrées multibandes émergentes.

(1) L'antenne GPS est responsable d'un positionnement précis pour garantir que le drone ne se perde pas ;

(2) L'antenne de transmission d'image est responsable de la transmission vidéo haute définition, donnant à l'opérateur l'impression d'être dans la scène ;

(3) L'antenne de transmission de données est utilisée pour transmettre des instructions de contrôle et des données de vol afin de garantir que les instructions sont exactes ;

(4) L'antenne de mesure et de contrôle intègre des fonctions de surveillance et de contrôle et est la clé de la gestion à distance des drones ;

(5) L'antenne intégrée multibande représente la tendance future. En intégrant plusieurs bandes de fréquences, le taux d'utilisation de l'antenne est amélioré et la complexité de conception est simplifiée.

Bandes de fréquences de communication de travail couramment utilisées

◆840,5-845 MHz‌ : utilisé pour la liaison de télécommande de liaison montante du système d'avion sans pilote, dont 841-845 MHz peuvent également être utilisés pour la télécommande de liaison montante et les liaisons de télémétrie de liaison descendante par répartition dans le temps. Cela signifie que le drone reçoit des signaux de la télécommande pour exécuter les instructions d'opération de vol, telles que le décollage et l'atterrissage.

◆1430-1444MHz‌ : principalement utilisé pour la télémétrie descendante et les liaisons de transmission d'informations des systèmes d'avions sans pilote. Les données renvoyées par le drone comprennent des informations telles que l'emplacement, la vitesse, l'altitude, la puissance de la batterie, etc. Parmi elles, il convient de noter que la bande de fréquences 1430-1438 MHz est utilisée pour la transmission vidéo des avions sans pilote de la police et des hélicoptères, et que d'autres avions sans pilote utilisent la bande de fréquences 1438-1444 MHz.

◆2408-2440 MHz‌ : il peut être utilisé comme bande de fréquence de secours pour la télécommande de liaison montante, la télémétrie de liaison descendante et les liaisons de transmission d'informations des systèmes de véhicules aériens sans pilote. Il présente les caractéristiques d'une forte capacité de diffraction, d'une bonne compatibilité et d'une forte capacité de transmission.

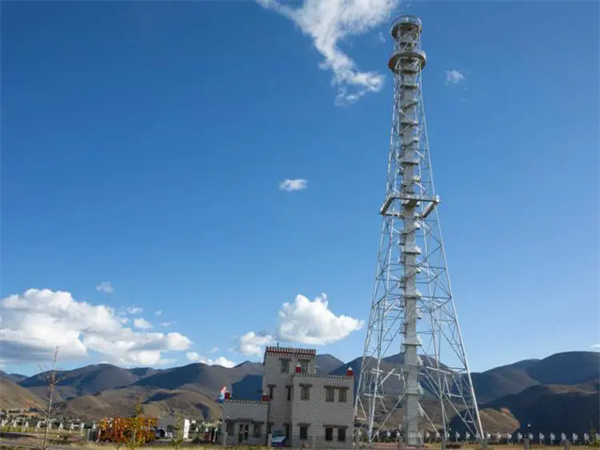

◆5,8 GHz : principalement utilisé pour la transmission vidéo sans fil par micro-ondes dans le domaine de la photographie aérienne, il est de taille légère, faible en chaleur, a une longue distance de transmission, un grand nombre de canaux et peu d'interférences.
