GL5359-2
Asialeren
8517710000
100 pièces
accepté
10000PC/jours
| Quantité: | |
|---|---|
| Exportation PDF | |
Spécifications électriques | |
Gamme de fréquences - MHz | 5300-5900MHz |
VSWR | ≤2,5 |
Gain-dBi | 3 |
Largeur du faisceau horizontal | 360° |
Polarisation | RHCP |
Impédance d'entrée-Ω | 50 |
Puissance d'entrée maximale-W | 100 |
Protection contre la foudre | Terre CC |
Spécifications mécaniques | |
Type de connecteur d'entrée | N mâle |
Emplacement du connecteur | Bas |

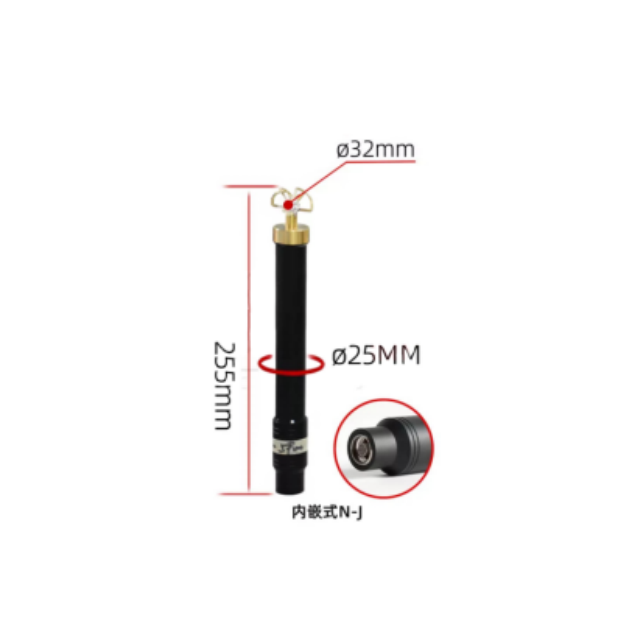

Dimensions- mm | 32 F*225 |
Câble de connecteur adaptateur | RP-SMA mâle RG195-1m |
Matériau du radôme | Fibre de verre |
Couleur du radôme | NOIR |
Température de fonctionnement | -40°c~60°c |
Vitesse nominale du vent - m/s | 60 |
Différences entre produits similaires
Réf. | GL2425-2 | GL5359-2 |
Fréquence-Mhz | 2400-2500MHz | 5300-5900MHz |
Dimensions- mm | 75 F*245 | 32 F*225 |
Présentation du produit
Couverture large bande de 5,3 à 5,9 GHz.
Prend en charge la plage de fréquences de 5 300 à 5 900 MHz, idéale pour la 5G NR inférieure à 6 GHz, le WiFi 6E (5,8 GHz) et les systèmes de communication par satellite, garantissant la compatibilité avec les technologies sans fil de nouvelle génération.
Rayonnement omnidirectionnel à 360°
Avec un gain de 3 dBi et une largeur de faisceau horizontale de 360°, il offre une distribution uniforme du signal pour une connectivité transparente dans toutes les directions, réduisant ainsi les zones mortes dans les configurations à grande surface.
Polarisation circulaire droite (RHCP)
Le RHCP minimise les interférences multitrajets provenant des surfaces réfléchissantes, ce qui le rend adapté aux canyons urbains, aux environnements industriels ou aux communications par satellite où la réflexion du signal est courante.
Construction robuste en fibre de verre
Le radôme en fibre de verre garantit une durabilité contre les UV, l'humidité et les impacts, avec une plage de températures de fonctionnement de -40 ℃ à +60 ℃ et une résistance au vent de 60 m/s pour une fiabilité en extérieur.
Gestion de puissance élevée et protection contre la foudre
Prend en charge une puissance d'entrée jusqu'à 100 W et dispose d'une protection contre la foudre à la terre CC, ce qui le rend adapté aux stations de base à haut rendement ou aux émetteurs de zones éloignées.
Scénarios d'application

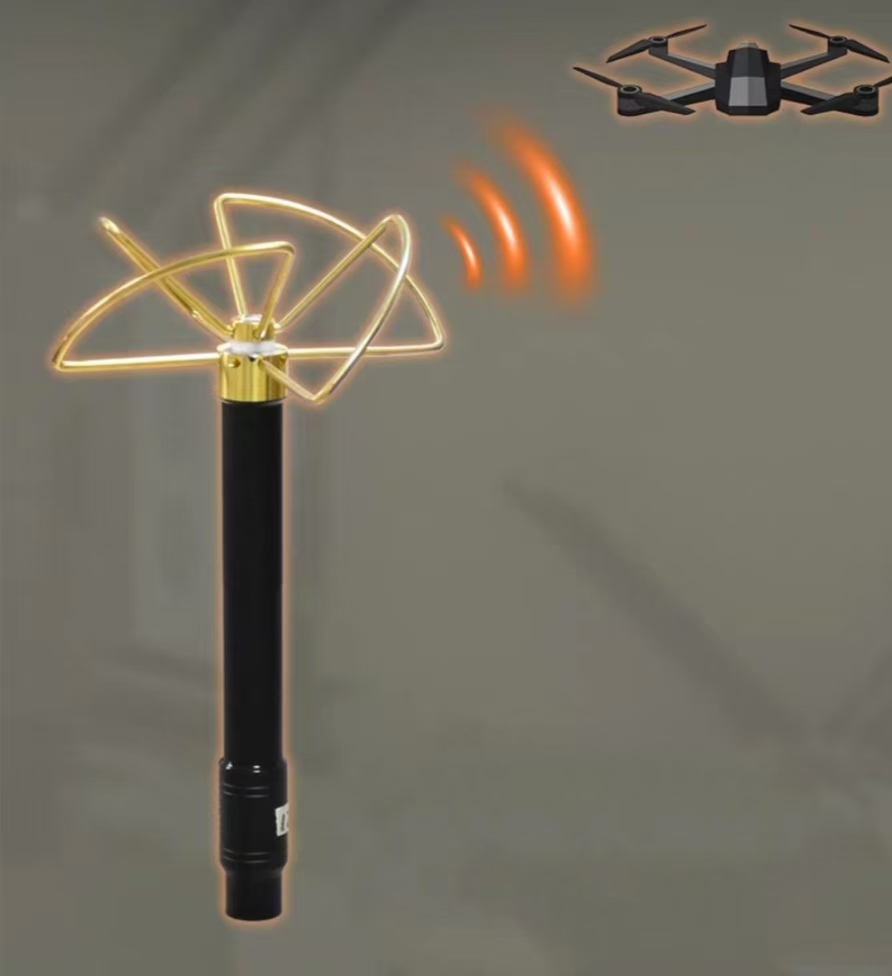

Drones FPV/Racing : Transmission vidéo stable lors de manœuvres rapides
Systèmes vidéo sans fil : caméras de diffusion, diffusion d'événements en direct
IoT industriel : communications AGV dans les entrepôts
Points d'accès WiFi 6E/7 : couverture de sites haute densité
Communications maritimes : liaisons de données navire-terre
Surveillance à distance : systèmes de caméras de sécurité à 360°
Systèmes radar 5,8 GHz : capteurs de détection de véhicules
Unités de commandement mobiles : véhicules d'intervention d'urgence
Q : Pourquoi choisir le RHCP plutôt que la polarisation linéaire ?
R : RHCP rejette les signaux réfléchis et maintient la connexion lorsque les antennes tournent – essentiel pour les drones/robotique.
Q : Quels appareils utilisent la bande 5 300-5 900 MHz ?
R : WiFi 6E/7 (5,8 GHz), radios en bande C, émetteurs vidéo de drones (FPV 5,8 GHz) et systèmes sans fil industriels.
Q : Puis-je l'utiliser sans l'adaptateur RP-SMA ?
R : Oui ! Le connecteur mâle N natif fonctionne avec du matériel professionnel ; l'adaptateur est destiné aux appareils grand public.
Q : Comment la mise à la terre CC assure-t-elle une protection contre la foudre ?
R : Le chemin direct vers la terre draine les charges statiques, protégeant ainsi l'équipement connecté des surtensions.
Q : La puissance nominale de 100 W est-elle destinée à une utilisation continue ?
R : Oui – une gestion soutenue de 100 W permet des systèmes de transmission de qualité commerciale.
Q : Pourquoi un radôme en fibre de verre plutôt qu'en plastique ?
R : Résistance supérieure aux UV, protection contre les chocs et transparence du signal à 5,8 GHz.
Q : Quelle est la largeur du faisceau vertical ?
R : Les modèles Cloverleaf offrent généralement une couverture verticale de 70° à 80° (à confirmer avec le diagramme de rayonnement du fabricant).
Q : Cette antenne peut-elle être montée horizontalement ?
R : Oui – les performances omnidirectionnelles fonctionnent dans n'importe quelle orientation, mais le montage vertical optimise la couverture de l'horizon.
