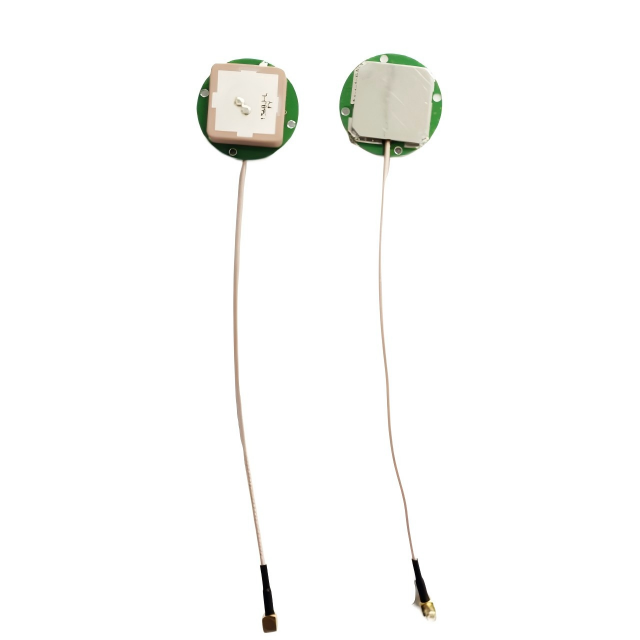

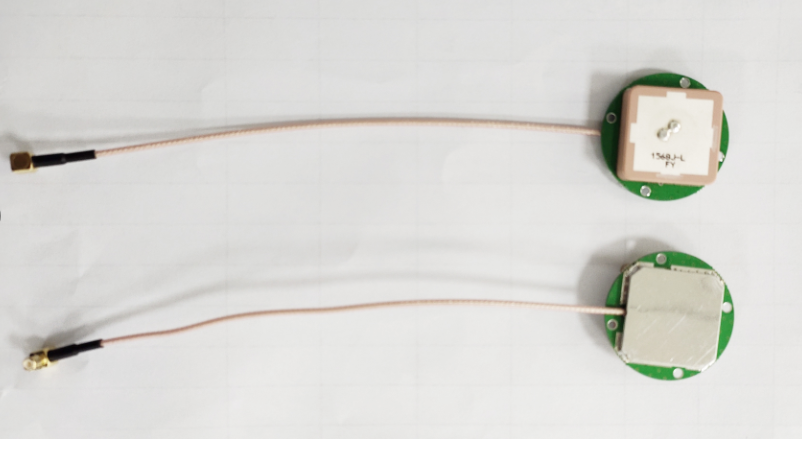

GL504D
Asialeren
8517710000
100 pièces
accepté
1000PC/jours
| Quantité: | |
|---|---|
Article | Caractéristiques | |
Antenne 2 épingles | Gamme de fréquences | 1561,098 ~ 1602 MHz |
Polarisation | RHCP | |
Gagner | 4dBic@70*70mm généraliste | |
VSWR | ＜1,5 | |
Impédance | 50 Ω | |
Rapport axial | ≤2dB (zénith) | |
Dimension | 25*25*6mm | |
LNA | Gagner | 28 ± 2 dB |
Chiffre de bruit | ≤1,0 dB | |
Tension d'alimentation | 3,3 ± 0,3 V CC | |
Consommation actuelle | ≤24mA@3.3V CC | |
VSWR | <2,0 | |
Mécanique | Câble | RF1.37 ou autres |
Connecteur | IPEX ou autres | |
Méthode de montage | Intégré | |
Environnemental | Température de fonctionnement | -40 ℃ ~ + 85 ℃ |
Humidité relative | Jusqu'à 95% | |
Vibration | 10 à 55 Hz avec une amplitude de 1,5 mm 2 heures | |
Respectueux de l'environnement | Conforme ROHS | |
Présentation du produit
1. Contrôle extrême du bruit
Le facteur de bruit ≤ 1,0 dB (le meilleur du secteur), associé à un gain LNA de 28 ± 2 dB, améliore considérablement la sensibilité de réception des signaux faibles, ce qui le rend adapté à une utilisation dans les garages souterrains et les bâtiments densément peuplés.
2. Résistance aux vibrations de qualité militaire
A réussi un test de vibration d'amplitude de 10-55 Hz/1,5 mm pendant 2 heures (trois fois la norme nationale), répondant aux exigences des environnements à fortes vibrations tels que les engins de construction et les véhicules tout-terrain.
3. Performances de positionnement précises
▸ Rapport axial ≤ 2dB (direction zénithale)
▸ Couverture de la bande de fréquence : 1561-1602 MHz (compatible GPS L1/Beidou B1)
▸ Gain de 4 dBIC sous le plan de sol dans une empreinte de 70 × 70 mm
4. Intégration à très faible consommation
• Alimentation 3,3 V ± 0,3 V, consommation électrique ≤ 24 mA (réduction de 60 % par rapport à la génération précédente)
• Prend en charge les micro-interfaces telles que IPEX/RF1.37 et présente une épaisseur d'installation encastrée de seulement 6 mm
5. Fiabilité environnementale
Large plage de températures de fonctionnement de -40 °C à 85 °C + tolérance d'humidité de 95 %
Processus de fabrication certifié ROHS et sans plomb
Scénarios d'application
Terminaux intelligents embarqués : T-BOX, systèmes de gestion de flotte
Contrôle des machines de construction : positionnement et surveillance des excavatrices/grues
Modules de base d'UAV : systèmes de contrôle de vol, de navigation et de transmission de données
IoT industriel : compteurs intelligents, balises de suivi des actifs
Équipement spécialisé : positionnement du casque de pompier, équipement de sauvetage d'urgence
FAQ
Q : Est-il compatible avec le système Galileo ?
R : Il couvre la bande de fréquences 1 561-1 602 MHz et est compatible avec le signal Galileo E1 (1 575,42 MHz). Le récepteur doit prendre en charge le décodage.
Q : Un plan de sol de 70 × 70 mm est-il obligatoire ?
R : Oui. Le gain de 4 dBic est basé sur des tests effectués avec cette taille. Un plan de sol insuffisant entraînera une réduction du gain (environ 1,2 dB de réduction de gain pour chaque réduction de 50 % de la surface).
Q : Comment choisir la longueur du câble d'interface IPEX ?
R : Le câble standard RF1.37 (longueur non spécifiée) est disponible. Des longueurs personnalisées de 10 cm à 1 m sont prises en charge. Un manchon blindé est recommandé pour la transmission longue distance.
Q : Peut-il être utilisé avec des appareils dans des boîtiers métalliques ?
R : Une zone de dégagement de 15 mm ou plus doit être maintenue directement au-dessus de l'antenne. Le boîtier métallique doit être connecté à un plan de masse de 70×70 mm.
Q : Une alimentation de 3,3 V peut-elle être connectée à une alimentation de 5 V ?
R : Strictement interdit ! La plage de tension est strictement limitée à 3,0-3,6 V. Une surtension endommagera la puce LNA.
Q : Comment le rapport axial change-t-il aux angles d'inclinaison ?
A : ≤2 dB au zénith, généralement ≤3,5 dB à une élévation de 30° (contactez l'assistance technique pour un rapport de test).
Q : Quelle est la bande passante de gain du LNA ?
R : La bande passante n'est pas spécifiée, mais un VSWR <2,0 garantit un fonctionnement efficace sur toute la bande 1 561-1 602 MHz.
