GL234D
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |

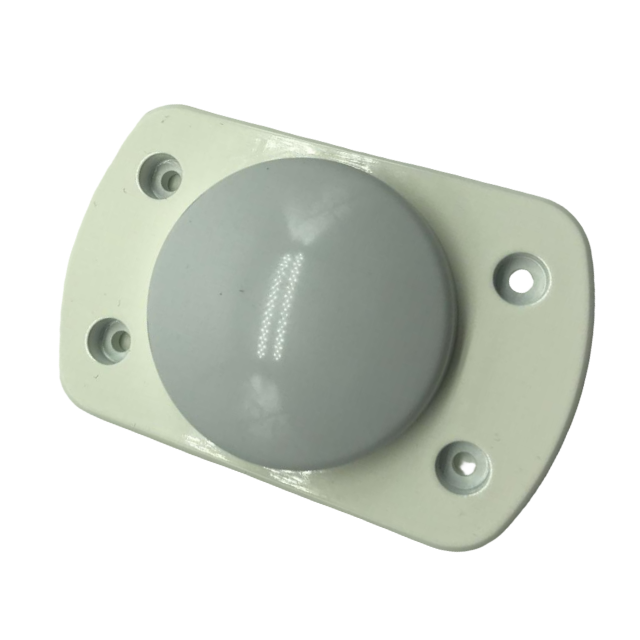

Antenne d'arpentage GNSS GL234D
Article | Caractéristiques | |
Antenne GNSS | Fréquence | GPS L1/L2 GLONASS G1/G2 BOUSSOLE B1/B2/B3 Galilée E1/L1/E2/E5b/E6 |
Polarisation | RHCP | |
Rapport axial | ≤3dB | |
VSWR | ≤2,0 | |
Gain maximal | ≥3dBi | |
Impédance | 50Ω | |
Angle de couverture horizontal | 360° | |
Angle de couverture vertical | 5°~90° | |
Antenne GNSS LNA | Gagner | B1/L1/G1/E1/E2 : 40 ± 2 dB. B2/L2/G2/B3/E5b/E6 : 42 ± 2 dB. |
Chiffre de bruit | ≤1,5dB | |
Fluctuation de la bande passante | ±1,5dB | |
Tension d'alimentation | 3,3 ~ 12 V CC | |
Consommation actuelle | ≤50mA | |
VSWR | ≤2,0 | |
Mécanique | Connecteur | TNC femelle |
Poids | ≈150g | |
Présentation du produit
●Compatibilité multifréquence : prend en charge GPS L1/L2, GLONASS G1/G2, COMPASS B1/B2/B3 et Galileo E1/L1/E2/E5b/E6 pour une polyvalence améliorée et une intégration transparente dans diverses applications d'arpentage.
●Performances de gain exceptionnelles : présente des valeurs de gain de 40 ± 2 dB pour B1/L1/G1/E1/E2 et de 42 ± 2 dB pour B2/L2/G2/B3/E5b/E6, garantissant une réception et une fiabilité supérieures du signal même dans des environnements difficiles.
●Connecteur convivial : équipé d'un connecteur femelle TNC pour une connectivité facile et sécurisée avec divers appareils GNSS, rationalisant la configuration et améliorant l'efficacité opérationnelle.
●Positionnement de haute précision : l'antenne GL234D offre une précision inférieure au mètre, ce qui en fait un outil précieux pour l'arpentage, la cartographie, la navigation et d'autres tâches de positionnement de précision.
●Technologie GNSS révolutionnaire : conçue pour des performances inégalées, l'antenne GL234D améliore les capacités de suivi de localisation, garantissant des données de positionnement précises et fiables dans diverses applications.
Scénarios d'application
Arpentage : Cartographie cadastrale de haute précision avec les stations de base RTK.
Jalonnement de construction : maintient le verrouillage du signal lorsqu'il est incliné sur l'équipement de nivellement.
Recherche scientifique : Surveillance des mouvements des glaciers dans les régions polaires.
Tracé ferroviaire : positionnement continu le long des voies courbes.
FAQ
Q : Est-ce que cela prend en charge les signaux L5/E5 modernes ?
R : Oui : couvre le GPS L5 via les bandes E5b/Galileo E5b pour une correction ionosphérique améliorée.
Q : Pourquoi choisir les connecteurs TNC plutôt que SMA ?
R : La conception filetée du TNC empêche le relâchement des vibrations dans les applications mobiles/marines.
Q : Peut-il être monté sur un poteau pour les stations de base ?
R : Absolument. Un poids de 150 g et une couverture verticale de 90° conviennent aux installations sur trépied/poteau.
Q : Un plan de sol est-il requis ?
R : Facultatif. Fonctionne bien indépendamment du sol, mais ajoutez un plan de masse de 70 mm pour un gain maximal ≥ 3 dBi.
Q : Comment un rapport axial ≤ 3 dB est-il utile ?
R : minimise la perte de non-concordance de polarisation du signal dans les canyons urbains ou les zones forestières.
Q : Tolérance de tension maximale ?
R : Gère 12 V CC (norme industrielle pour les récepteurs d'enquête comme Trimble/Leica).
Q : Garantie pour une utilisation sur le terrain ?
R : Les matériaux conformes à la ROHS garantissent la longévité dans les sites humides/exposés aux produits chimiques.
