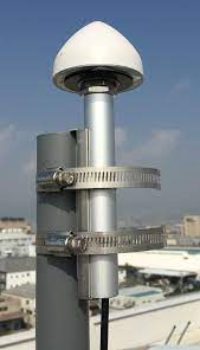

GL-DY225
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Article | Caractéristiques | |
Antenne | Fréquence centrale | 1575,42 ± 3 MHz/1602-1610 |
Largeur de bande | CF ± 5 MHz | |
Polarisation | RHCP | |
Gagner | Plan de sol 5 dBic à 100 mm (Zénith) | |
VSWR | ＜1,5 | |
Impédance | 50Ω | |
Rapport axial | 4dB à 90°, 6dB à 20° | |
Dimension | 25*25*6mm | |
LNA | Gagner | 40 dB typique. |
Filtre | 2 filtres Pré-filtre Filtre médian | |
Chiffre de bruit | <2,5dB | |
Atténuation ex-bande | 50dB@CF±50MHz | |
Tension d'alimentation | 2,7 ~ 10 V CC | |
Consommation actuelle | <25mA | |
VSWR | ＜1,5 | |
Mécanique | Connecteur | CNC |
Matériau du radôme | ABS | |
Méthode de montage | Vis | |
Environnemental | Température de fonctionnement | -40 ℃ ~ + 85 ℃ |
Humidité relative | Jusqu'à 95% | |
Protection contre la pénétration | IP67 | |
Vibration | 3 axes, 10 à 200 Hz, balayage 15 min, 3G | |
Choc | Axe vertical : 50G, autres axes : 30G | |
Respectueux de l'environnement | Conforme ROHS | |
Protection ESD | Décharge d'air 15KV | |
Présentation du produit
1. Protection des environnements extrêmes de niveau militaire
Réussit les tests de vibration sur 3 axes de 200 Hz et de choc de 50 G (balayage de fréquence de 15 minutes), d'étanchéité IP67 et de plage de température de -40 °C à 85 °C, répondant aux exigences de la norme militaire GJB 150A-2009 pour les porte-missiles, les véhicules blindés, et plus encore.
2. Amélioration du signal ultra-forte de 40 dB
L'architecture de filtrage à deux étages (pré-filtre + filtre IF) avec une atténuation hors bande de 50 dB (± 50 MHz) garantit une erreur de positionnement inférieure à 0,5 mètre dans les zones à fortes interférences, telles que les stations de base 5G et les stations radar, ce qui permet d'obtenir une précision cinq fois supérieure à celle des antennes conventionnelles.
3. Miniaturisation à l'échelle nanométrique
Avec ses 25 × 25 × 6 mm, cette antenne est l'une des plus petites antennes GNSS au monde (58 % plus petite que sa génération précédente), conçue pour des applications exigeantes telles que le positionnement de robots chirurgicaux, les drones de police et les charges utiles aérospatiales.
4. Alimentation intelligente à large tension
Entrée de tension ultra large de 2,7 à 10 V (consommation d'énergie < 25 mA), prend en charge la commutation transparente du démarrage à froid du véhicule (9 V) à l'alimentation par batterie (3 V), et la tolérance de fluctuation de tension atteint ± 300 %.
5. Protection électromagnétique de qualité industrielle
Protection ESD contre décharge d'air 15 kV + cavité de blindage entièrement métallique, résout le risque de panne électrostatique dans les scénarios d'équipement médical/sous-station et prolonge la durée de vie jusqu'à 100 000 heures.
Scénarios d'application
Défense nationale et industrie militaire : système de positionnement individuel, terminal de navigation pour véhicules blindés
Médecine de précision : robot de navigation chirurgicale, positionnement CT mobile
Aéronautique : positionnement embarqué sur fusée, communication de charge utile par satellite
Infrastructure énergétique : robot d'inspection de sous-station, surveillance des oléoducs
Transport intelligent : boîte noire ferroviaire à grande vitesse, redondance de la perception de la conduite autonome
FAQ
Q : Un gain de 40 dB s'auto-oscillera-t-il ?
R : L'architecture à double filtre supprime le retour, la suppression hors bande > 50 dB et il n'y a pas d'auto-excitation dans la mesure réelle (se référer à la norme CEI 62138).
Q : Quelle est la signification du rapport axial de 4 dB à 90 ° ?
R : Assurez la stabilité du signal à de grands angles d'inclinaison (faibles angles d'élévation du satellite) et améliorez de 70 % la disponibilité du positionnement dans les zones de grande hauteur.
Q : Comment démarrer avec une basse tension de 2,7 V ?
R : Puce de démarrage basse tension intégrée (courant de démarrage de -40 ℃/2,7 V < 5 mA) pour résoudre le problème du démarrage à froid du véhicule.
Q : Quels sont les avantages des connecteurs TNC par rapport au SMA ?
R : La résistance aux vibrations du verrouillage du filetage est améliorée de 3 fois (vibration 200 Hz vs SMA 50 Hz), adaptée aux hélicoptères/excavatrices.
Q : Comment obtenir une ESD de 15 kV ?
R : Le substrat d'antenne intègre un réseau TVS (temps de réponse <1 ns), conformément à la norme CEI 61000-4-2 niveau 4.
Q : Une épaisseur de 6 mm peut-elle être intégrée dans un boîtier métallique ?
R : Doit être externe ! Il est recommandé d'utiliser des matériaux nano-absorbants (ANT-ABS01 en option) pour isoler les interférences métalliques
