GL301
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Caractéristiques électriques | |||
Antenne | |||
Antenne | 1 | Modèle d'antenne | Boussole GPS GLONASS GALILEO |
2 | Fréquence nominale | GPS L1 : 1575,42 ± 1,023 MHz, L2 : 1227 ± 1,023 MHz ; L5 : 1176 ± 1,023 MHZ Boussole B1 : 1 561 ± 2,046 MHz, B2 : 1 207 ± 2,046 MHz, B3 : 1 268 ± 10,23 MHz ; GLONASS L1=1602+0,5625*k(MHz), L2=1246+0,4375*k(MHz) GALILEE E1 : 1575.42 | |
3 | Gamme de fréquences | 1 197-1 278/1 559-1 612 MHz | |
4 | VSWR | ≤2,0 | |
5 | Rapport axial | élévation 90 ° :≤3 ， élévation 15 ° : ≤5 | |
6 | Gagner | élévation 90 °： ≥6 ， élévation 20 °： ≥0 plan | |
7 | De l’avant vers l’arrière | ±60° ≥15dB | |
8 | Centre de phase (mm) | <2 | |
9 | Impédance | 50Ω | |
10 | Polarisation | RHCP | |
LNA | 1 | Gain LNA | 38 ± 2 dB |
2 | VSWR | <2 | |
3 | Chiffre de bruit | <1,0 | |
4 | Tension CC | 3,3 ~ 12 V | |
5 | Actuel | 25 ~ 40 mA | |
Présentation du produit
Compatibilité universelle

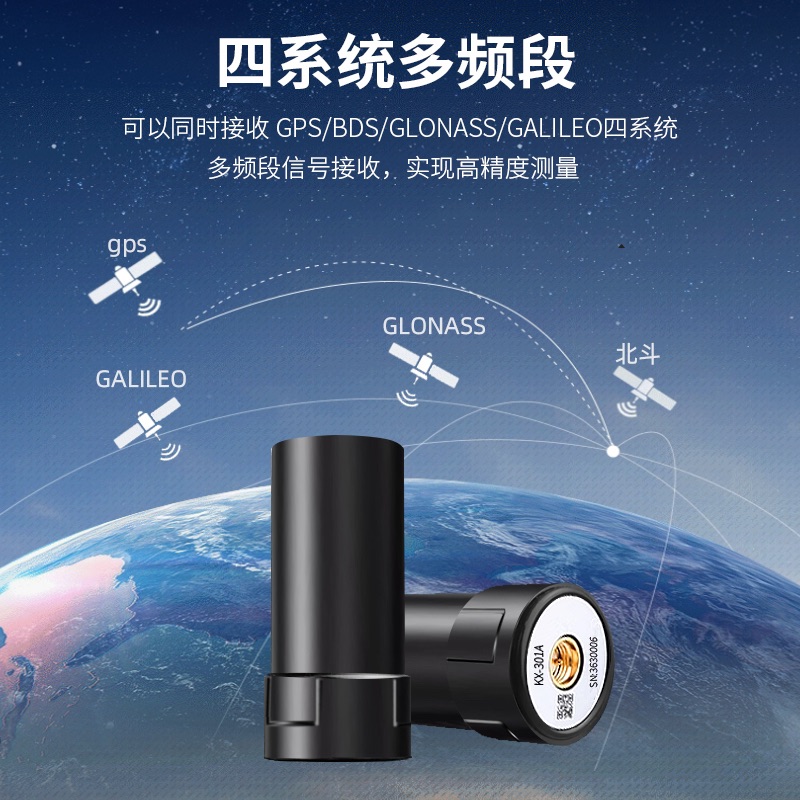

Prend en charge tous les principaux systèmes de navigation mondiaux (GPS L1/L2/L5, GLONASS, Galileo, Compass B1/B2/B3) sur la plage de fréquences 1 197-1 612 MHz, assurant une couverture de positionnement mondial.
Performances à haute sensibilité
L'amplificateur à faible bruit (LNA) intégré de 38 dB avec un facteur de bruit <1,0 capture les signaux faibles dans des environnements difficiles, tandis que la stabilité du centre de phase <2 mm garantit une précision centimétrique.
Qualité de signal supérieure
≤ 2,0 VSWR et polarisation circulaire droite (RHCP) minimisent la perte de signal. Le rapport axial ≤3 (à une élévation de 90°) et le rapport avant-arrière ≥15 dB rejettent les interférences par trajets multiples.
Robuste et économe en énergie
L'entrée de tension large (3,3 V-12 V) et la faible consommation de courant (25-40 mA) le rendent idéal pour les équipements de terrain alimentés par batterie comme les drones et les appareils portables.
Diagramme de rayonnement optimisé
Un gain élevé (≥6 dB au zénith, ≥0 dB à une élévation de 20°) et une large couverture de ±60° garantissent des performances constantes sur différents angles d'installation et plates-formes mobiles.
Scénarios d'application
Agriculture de précision : tracteurs guidés RTK nécessitant une correction multi-bandes
Arpentage et cartographie : stations de base nécessitant un centre de phase stable pour les travaux géodésiques
Navigation maritime : voiliers en eau libre nécessitant une couverture GLONASS/Galileo

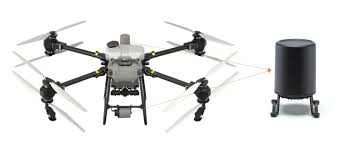

Opérations de drones : des drones effectuent des relevés LiDAR dans des canyons urbains
IoT Trackers : surveillance des actifs à long terme avec une faible consommation d'énergie
FAQ
Q : Cette antenne prend-elle en charge les signaux GPS L5 modernes ?
R : Oui, il prend entièrement en charge le GPS L5 (1 176 ± 1,023 MHz) pour les applications de haute précision.
Q : Quelle alimentation est requise ?
R : Il fonctionne à 3,3 V-12 V CC avec seulement une consommation de courant de 25 à 40 mA.
Q : Le LNA est-il intégré à l’antenne ?
R : Oui, il comprend un LNA à gain de 38 dB avec un facteur de bruit <1,0.
Q : Peut-il être utilisé pour les applications de boussole ?
R : Absolument, il prend en charge les fréquences Compass B1/B2/B3 (1561/1207/1268 MHz).
Q : Quelle est la stabilité du centre de phase ?
R : Critique pour l'arpentage - maintient un décalage du centre de phase < 2 mm.
Q : Comment se comporte-t-il dans des scénarios de basse altitude ?
A : Maintient un gain ≥0dB à une élévation de 20° et un rapport axial ≤5 à 15°.
Q : Est-il adapté aux installations mobiles ?
R : Oui, le modèle de couverture de ±60° est idéal pour les véhicules/navires.
Q : Quel type de connecteur utilise-t-il ?
R : Impédance standard de 50 Ω.
