GL-DY001
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |

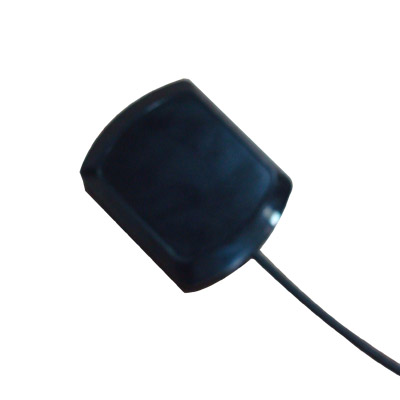

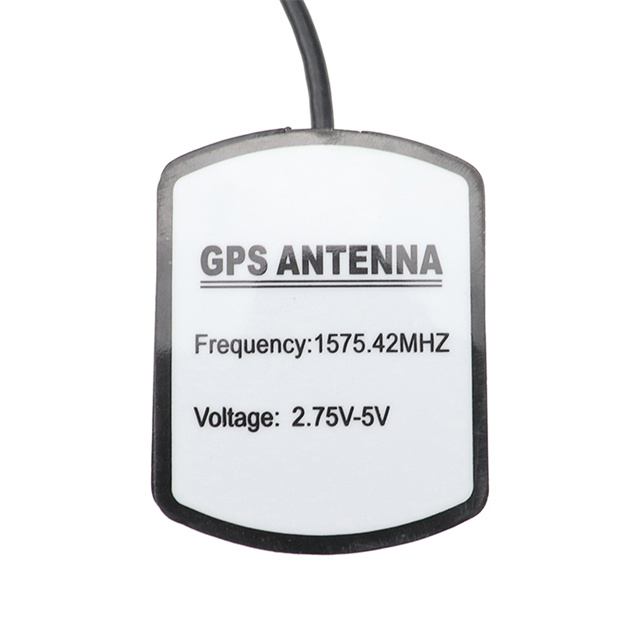

Antenne GPSGlonass | |
GL-DY001 | |
Index électrique | |
Fréquence-MHz | 1575,42 ± 1/1601-1610 |
VSWR | ＜1,5 |
Impédance nominale-Ω | 50 |
Polarisation | RHCP, |
Rapport axial | 3dB(maximum) |
Gain LNA | 28 ± 2 dB |
Chiffre de bruit | ＜1,5 |
Tension d'alimentation | 2,2-5 V CC |
Consommation actuelle | 5-15 mA |
Indice mécanique | |

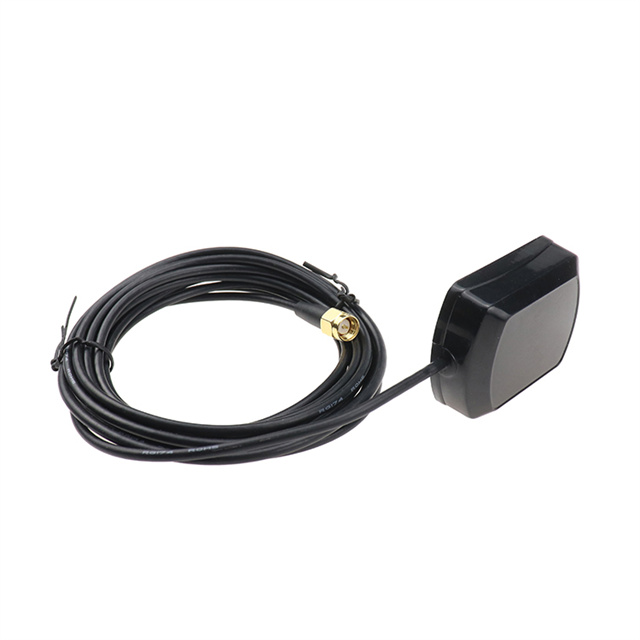

Longueur du câble | RG174,5m |
Connecteur | Fakra C bleu |
Dimension de l'antenne-mm | 49,4*39,3*14,9 |
Méthode d'installation | Aimant ou adhésif |
Protection contre la pénétration | IP65 ~ IP67 (exclure la sortie de câble) |
Vibration | 10 à 55 Hz avec une amplitude de 1,5 mm 2 heures |
Respectueux de l'environnement | Conforme ROHS |
Température-℃ | -40～＋85 |
Humidité-% | 5～95 |
Comparaison de différenciation
| Critères de comparaison | GL-DY001 | GL-DY002 |
| Gamme de fréquences | 1575,42 ± 1/1601-1610 | 1 575,42 ± 1/1 601-1 610 MHz (GPS/GNSS) |
| Tension d'alimentation | 2,2-5 V CC | 3-5 V CC |
| Longueur du câble | RG174, 5m | RG174, 2m |
| Type de connecteur | Fakra C bleu | Prise SMA ou MCX |
| Dimensions de l'antenne | 49,4 × 39,3 × 14,9 mm | 45,2 × 35,8 × 15,1 mm |
Présentation du produit
Scénarios d'application

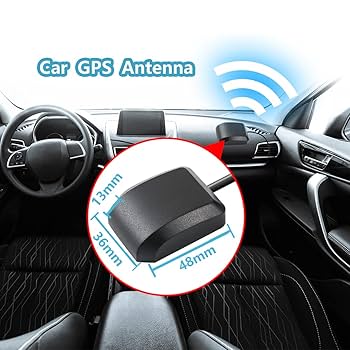

Navigation par drone : améliore la précision du positionnement pour les levés aériens et la livraison.
Systèmes marins : Conception étanche pour le suivi des bateaux et des équipements offshore.
Suivi de flotte : données GPS fiables pour la gestion de la logistique et du transport.
Agriculture de précision : prend en charge les tracteurs autonomes et les capteurs de sol.
IoT industriel : surveille les actifs dans les usines et les entrepôts.
FAQ

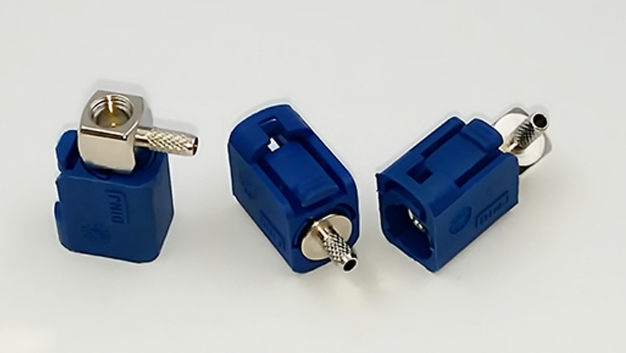

Q : Quels connecteurs cette antenne utilise-t-elle ?
R : Connecteur bleu FAKRA C (standard), avec options de personnalisation disponibles.
Q : Est-il compatible avec le GPS et Glonass ?
R : Oui, la prise en charge double fréquence couvre les bandes GPS L1 et Glonass L1.
Q : Quelle alimentation est requise ?
R : Fonctionne sur 2,2-5 V CC avec une faible consommation de courant ( 5-15 mA ).
Q : Peut-il résister à de fortes vibrations ?
R : Oui, testé sous des vibrations de 10 à 55 Hz pendant 2 heures , adapté aux véhicules et aux machines.
Q : Comment l'antenne est-elle installée ? R : Utilisez l'
aimant ou l'adhésif intégré pour un montage rapide sur des surfaces métalliques.
Q : Le câble est-il étanche ?
R : Le corps de l'antenne est classé IP67, mais la sortie du câble nécessite une protection supplémentaire dans les environnements difficiles.
Q : Quelle est la longueur du câble ?
R : Câble RG174 de 5 m (standard), avec options de longueurs personnalisées.
Q : Offrez-vous des services OEM/ODM ?
R : Oui, contactez-nous pour des connecteurs personnalisés, des longueurs de câble ou une marque.
