1.Indice de performance
Articles | Contenu |
Fréquence centrale MHz (avec ruban adhésif sur plan de masse ￠70 mm) | 2338,0 ± 10,0 |
-10 dB de bande passante MHz min. | 30 |
VSWR à CF max | 1.5 |
Modèle de polarisation | LHCP |
Impédance | 50 Ω |
Gain (Zénith 90°) dBi min | 5.0 Type |
Coefficient de température de fréquence | 20 ppm/deg.℃ maximum |

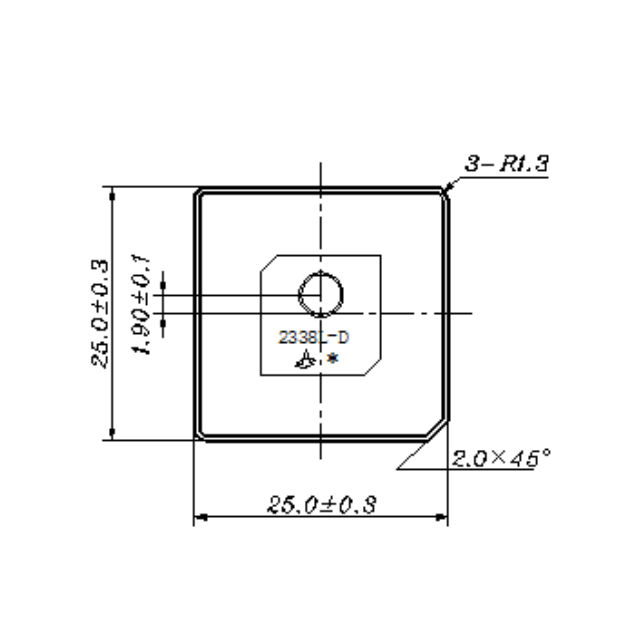

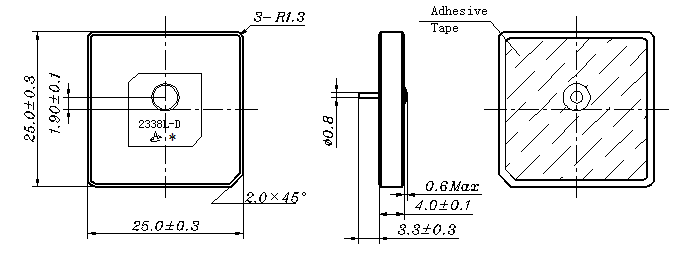

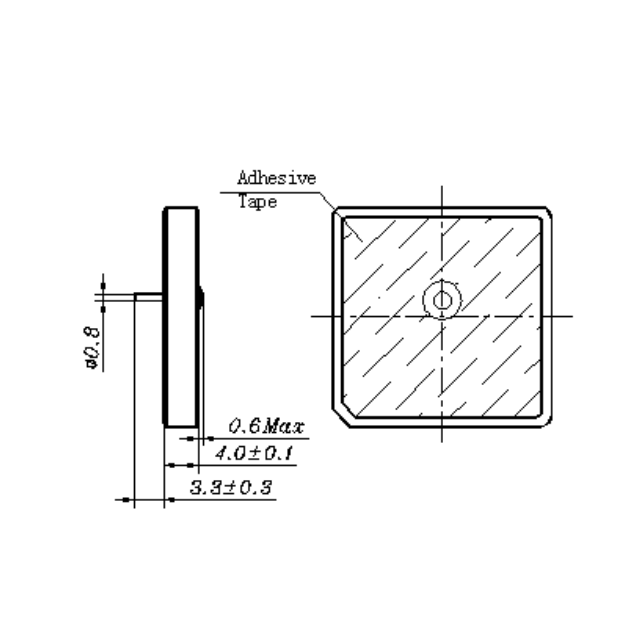

2.Dimensions

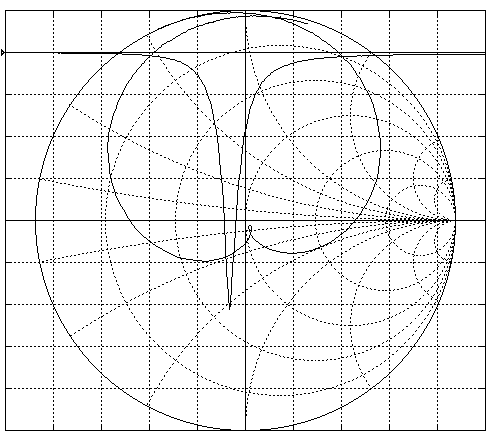

3. Caractéristique de perte de retour

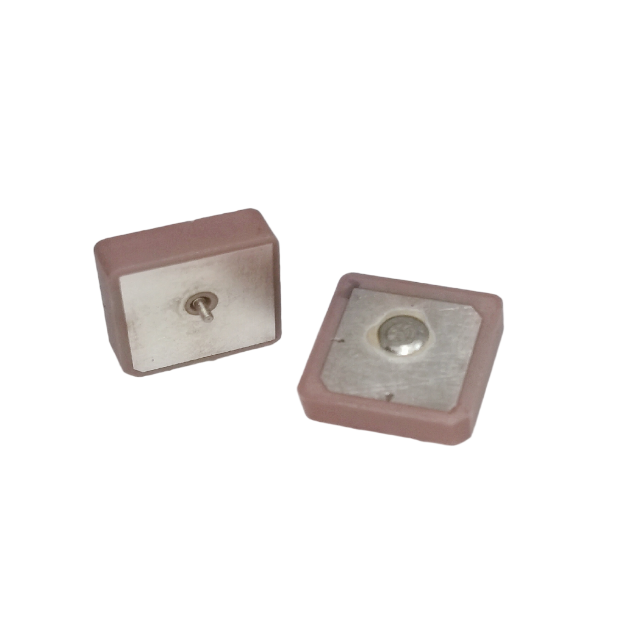

4.Présentation du produit
Stabilité à haute fréquence
Fonctionne à 2 338 MHz ± 10 MHz avec un faible coefficient de température (20 ppm/°C max), garantissant des performances fiables dans des environnements extrêmes (-40°C à 105°C).
Polarisation LHCP pour la clarté du signal
La polarisation circulaire à gauche (LHCP) minimise les interférences du signal et la distorsion par trajets multiples, idéale pour les systèmes de communication GPS et par satellite.
Durabilité environnementale robuste
Réussit des tests rigoureux, notamment d'humidité (90 à 95 % d'humidité relative), de cycles thermiques (-40 °C↔105 °C) et de résistance aux vibrations (10 à 55 Hz), garantissant la longévité dans des environnements industriels ou extérieurs difficiles.
Intégration compacte et facile
Les dimensions compactes (longueur 26,0 ± 0,3 mm) et l'impédance de 50 Ω simplifient l'intégration des PCB pour les appareils IoT, les drones et les systèmes de télémétrie.
Gain zénith élevé
Offre un gain ≥5,0 dBi à 90° zénith, améliorant la force du signal pour les applications nécessitant une couverture verticale, telles que le suivi de véhicules ou les capteurs à distance.
Scénarios d'application
Systèmes de navigation GPS : assure une réception stable du signal dans les unités GPS automobiles ou marines.
Capteurs IoT industriels : résiste aux vibrations des usines et aux fluctuations de température.
Communication par drone : conception légère et prise en charge de la télémétrie UAV à longue portée à gain élevé.
Smart Agriculture : Résiste à l’humidité dans les capteurs agricoles extérieurs.
Stations satellite au sol : LHCP réduit les interférences dans les liaisons de données satellite.
FAQ
Q : Quelle est la plage de température de fonctionnement ?
R : L'antenne fonctionne de manière fiable de -40 °C à 105 °C et survit au stockage jusqu'à 105 °C.
Q : Est-ce que cela nécessite un plan de masse ?
R : Oui, des performances optimales nécessitent un plan de masse de 70 mm (fourni par le client).
Q : Est-il compatible avec le soudage de PCB standard ?
R : Oui, les bornes résistent à des bains de soudure de 260 à 290 °C avec une couverture de soudure ≥95 %.
Q : Comment monter l'antenne ?
R : Utilisez du ruban adhésif (inclus) sur une surface plane ; assurez-vous qu’il n’y a aucune obstruction métallique à proximité.
Q : Quels appareils utilisent la polarisation LHCP ?
R : Courant dans les récepteurs GPS, les modems satellite et les applications nécessitant un rejet des interférences.
Q : Peut-il survivre à l’humidité extérieure ?
R : Oui, testé pendant 96 à 98 heures à 90 à 95 % d'humidité relative et 60 °C.
Q : Quelle est la perte de rendement typique ?
R : VSWR ≤ 1,5 à la fréquence centrale garantit une réflexion minimale du signal.
