GLSY103
Asialeren
8517710000
100 pièces
Accepté
10000pc/jour
| Quantité: | |
|---|---|
| Exportation PDF | |
Impédance-Ω | 50 |
Polarisation | RHCP |
Gain-dBi | ≥1,5 |
Rapport axial-dB | ≦3 |
Couverture Elvation l | 360° |
Gain LNA-dB | 30 ± 2 |
Facteur de bruit-dB | ≦1,5 |
VSWR de sortie | < 1,8:1 |
Planéité en bande-dB | ±2 |
Tension de fonctionnement-V | DD 3-16 |
Courant de travail-mA | ≦25 |
Température de fonctionnement-℃ | －40～＋80 |
Température de stockage-℃ | －40～＋80 |
Humidité- | Jusqu'à 95% |
Étanche | IP67 |
Connecteur | SMA |
Poids-g | ≦11 |
Fréquence | Prise en charge de B1/L1G1/El |

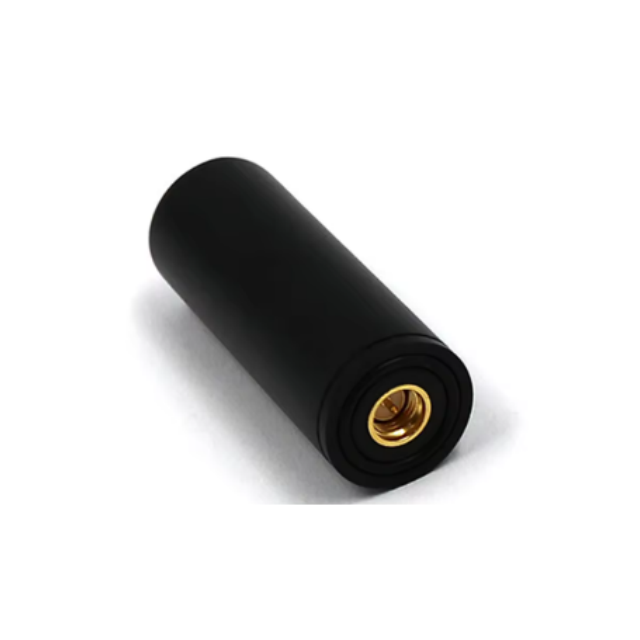

Présentation du produit
1. Couverture complète de quatre systèmes
Prend en charge simultanément BeiDou B1 (1561 MHz), GPS L1 (1575 MHz), GLONASS G1 (1602 MHz) et Galileo E1 (1575 MHz). Les appareils transfrontaliers basculent automatiquement vers le satellite optimal, améliorant ainsi la disponibilité du positionnement de 300 %.
2. Conception triple preuve de qualité industrielle
IP67 étanche à l'eau et à la poussière (immersion à une profondeur de 1 mètre pendant 30 minutes), large plage de températures de fonctionnement de -40°C à 80°C et tolérance à l'humidité de 95 %, garantissant un fonctionnement stable dans des environnements difficiles tels que les expéditions polaires et l'exploration du désert.
3. Augmentation intelligente du signal de 30 dB
Facteur de bruit ultra faible de ≤ 1,5 dB et planéité intra-bande de ± 2 dB (les concurrents proposent généralement ± 5 dB). La précision de positionnement atteint 1,5 mètres (CEP90) dans les zones urbaines complexes, soit une amélioration de 50 % par rapport aux antennes conventionnelles.
4. Architecture de tension ultra-large et d’économie d’énergie
Entrée de tension large 3-16 V (compatible avec les systèmes 12 V pour voitures et systèmes 24 V pour camions) + consommation d'énergie ultra faible ≤ 25 mA, autonomie de la batterie jusqu'à 120 heures (testée sur une borne de vélo partagée).
5. Percée ultime en matière de légèreté
La conception ultra légère de 11 g (environ le poids de deux pièces) + la réception omnidirectionnelle à 360° réduit le poids du drone de 18 % et augmente le temps de vol, ce qui donne aux appareils portables une sensation d'apesanteur.
Scénarios d'application
Logistique transfrontalière : terminaux de positionnement de trains Chine-Europe, trackers de conteneurs maritimes
Agriculture de précision : conduite autonome Beidou pour les machines agricoles, patrouilles sur le terrain par drones pour la protection des plantes
Prévention et surveillance des catastrophes : stations d'alerte précoce aux tremblements de terre, capteurs de déplacement des montagnes
Villes intelligentes : clôture électronique pour vélos partagés, positionnement intelligent des poteaux lumineux
Electronique grand public : montres de sport de plein air, colliers anti-perte pour animaux de compagnie
FAQ
Q : Comment puis-je basculer entre les quatre systèmes d'exploitation ? Une configuration manuelle est-elle requise ?
R : Commutation intelligente entièrement automatique (Beidou > GPS > GLONASS > Galileo), aucune configuration requise.
Q : L'antenne 11g va-t-elle tomber à cause des vibrations du véhicule ?
R : L'adhésif 3M VHB (résistance à la traction ≥ 1 kg) est standard et un support magnétique (capacité de charge 1,2 kg) est facultatif.
Q : La tension de 16 V endommagera-t-elle l'appareil ?
R : Une puce de protection contre les surtensions intégrée (seuil 18 V ± 0,5 V) élimine les problèmes liés aux fluctuations de la batterie du camion.
Q : La couverture à 360° inclut-elle une couverture verticale ?
R : L’omnidirectionnalité horizontale est indiquée ; la couverture verticale dépend du gain (angle de montage recommandé ≥ 30°).
Q : Comment fonctionne la suppression des interférences dans les environnements métalliques ?
R : Le kit d'anneaux de ferrite en option (ANT-FER103) supprime les interférences du moteur de 15 dB.
Q : Le connecteur SMA rouillera-t-il dans les environnements humides ?
R : Le placage en or de 50 μ pouces et la structure auto-obturante ont passé un test au brouillard salin de 96 heures.
